Hệ Thống Ăng-ten Vệ Tinh Thụ Động ICOM AH-38

Ăng-ten vệ tinh ICOM AH-38 là phụ kiện thu phát tín hiệu dành cho hệ thống liên lạc Satellite PTT của ICOM. Sản phẩm được thiết kế để kết nối với bộ đàm vệ tinh IC-SAT100 qua cáp đồng trục phù hợp. Thiết bị giúp đưa vị trí anten lên cao và mở rộng khoảng nhìn lên bầu trời.

ICOM AH-38 sử dụng thiết kế thụ động nên không cần nguồn điện riêng. Anten nhận tín hiệu và truyền tín hiệu RF giữa bộ đàm với mạng vệ tinh thông qua cáp. Cấu hình này giúp hệ thống gọn hơn và giảm số lượng dây nguồn tại vị trí lắp đặt.

Ăng-ten vệ tinh ICOM AH-38 hoạt động trong dải tần từ 1575,42 đến 1626,48 MHz. Đây là dải tần L-band phù hợp với hệ thống vệ tinh Iridium và tín hiệu liên quan. Vì vậy, sản phẩm không nên được mô tả đơn giản là anten UHF thông thường.

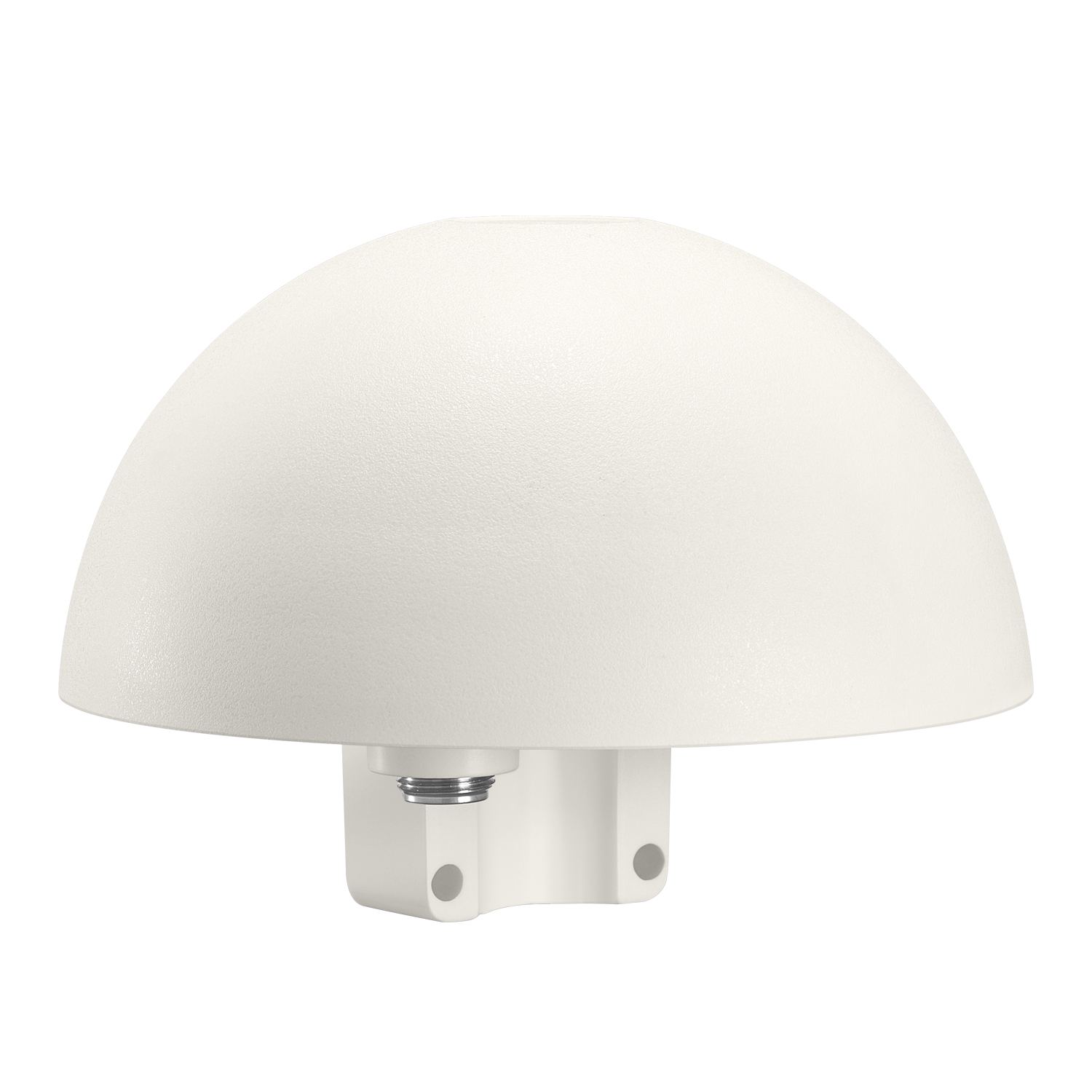

Thiết bị có đường kính 160 mm và chiều cao 80,5 mm. Trọng lượng khoảng 350 g giúp việc lắp trên cột thuận tiện hơn. Đầu nối N-J được bố trí bên dưới để kết nối với cáp anten.

Ăng-ten vệ tinh ICOM AH-38 đạt mức VSWR tối đa 1,7. Dải nhiệt độ hoạt động từ -30°C đến +60°C. Thiết kế IP66 hỗ trợ thiết bị làm việc ngoài trời khi được lắp đặt và chống thấm đầu nối đúng cách.

Ăng-ten vệ tinh ICOM AH-38 tương thích với thiết bị nào?

Ăng-ten vệ tinh ICOM AH-38 được thiết kế chủ yếu cho bộ đàm Satellite PTT ICOM IC-SAT100. Thiết bị giúp bộ đàm kết nối với anten đặt ngoài trời thông qua cáp đồng trục. Cấu hình này phù hợp khi bộ đàm cần được sử dụng tại một vị trí cố định.

Cáp OPC-2113 dài 10 m là phụ kiện được ICOM đề xuất. Cáp có đầu Type-N để kết nối anten và đầu SMA cho bộ đàm. Người dùng cũng có thể chọn cáp khác khi đáp ứng đúng yêu cầu kỹ thuật.

Suy hao từ IC-SAT100 đến anten cần thấp hơn 3,4 dB tại tần số 1500 MHz. Vì vậy, chiều dài cáp không thể lựa chọn tùy ý. Cáp càng dài thì tiết diện và chất lượng vật liệu càng phải cao.

Ăng-ten vệ tinh ICOM AH-38 cũng được sử dụng trong một số cấu hình mở rộng Satellite PTT của ICOM. Tuy nhiên, khả năng tương thích cần được kiểm tra theo từng hệ thống. Không nên kết nối anten với thiết bị chưa được ICOM chấp thuận.

Sản phẩm không thay thế bộ đàm IC-SAT100, SIM hoặc dịch vụ Satellite PTT. Anten chỉ là thành phần thu phát RF thụ động. Người dùng vẫn cần thiết bị đầu cuối và thuê bao đang hoạt động.

Ứng dụng thực tế của Ăng-ten vệ tinh ICOM AH-38

Ăng-ten vệ tinh ICOM AH-38 phù hợp với trạm liên lạc đặt tại khu vực xa. Bộ đàm có thể được bố trí bên trong phòng làm việc. Anten được lắp bên ngoài để duy trì khoảng nhìn tốt lên bầu trời.

Tại công trường, sản phẩm hỗ trợ thiết lập điểm liên lạc Satellite PTT cố định. Nhân sự có thể sử dụng IC-SAT100 để trao đổi với nhóm đã được phân quyền. Hệ thống không phụ thuộc vào trạm phát sóng di động gần đó.

Thiết bị cũng phù hợp với trạm kiểm soát, điểm cứu hộ và cơ sở khảo sát. Anten có thể được gắn lên cột tại vị trí thông thoáng. Cách lắp này giúp hạn chế tín hiệu bị che bởi mái, tường hoặc cây lớn.

Trong lĩnh vực hàng hải, Ăng-ten vệ tinh ICOM AH-38 có thể được bố trí tại vị trí phù hợp trên tàu. Bộ đàm được giữ trong khu vực thuận tiện cho người vận hành. Tuy nhiên, cột lắp và cáp cần chịu được rung động của môi trường khai thác.

Anten còn phù hợp với các trung tâm điều hành cần liên lạc nhóm vệ tinh. Người dùng có thể triển khai hệ thống tại vùng biên giới hoặc đảo xa. Dịch vụ thực tế phụ thuộc thuê bao và khu vực liên lạc đã được thiết lập.

Ăng-ten vệ tinh ICOM AH-38 không phải anten Internet vệ tinh. Sản phẩm phục vụ hệ thống Satellite PTT tương thích. Thiết bị không cung cấp Wi-Fi, dữ liệu băng rộng hoặc dịch vụ truyền hình.

Ưu điểm nổi bật của Ăng-ten vệ tinh ICOM AH-38

Ưu điểm đầu tiên của Ăng-ten vệ tinh ICOM AH-38 là thiết kế thụ động. Thiết bị không cần adapter hoặc dây nguồn riêng. Việc vận hành phụ thuộc trực tiếp vào bộ đàm và đường cáp RF.

Kích thước nhỏ giúp anten dễ bố trí trên cột. Trọng lượng khoảng 350 g không tạo tải trọng lớn cho giá đỡ. Bộ phụ kiện lắp đặt gồm V-bolt, đai ốc, vòng đệm và thanh gá phù hợp.

Dải nhiệt độ rộng hỗ trợ anten hoạt động trong nhiều môi trường. Sản phẩm có thể làm việc từ -30°C đến +60°C. Mức bảo vệ IP66 giúp hạn chế bụi và tia nước mạnh xâm nhập vào vỏ thiết bị.

Ăng-ten vệ tinh ICOM AH-38 sử dụng trở kháng danh định 50 Ω. Thông số này phù hợp với hệ thống RF chuyên dụng. VSWR tối đa 1,7 giúp duy trì khả năng truyền tín hiệu trong cấu hình đúng chuẩn.

Anten được lắp theo phương thẳng đứng và không cần cơ cấu xoay. Người dùng không phải trỏ anten về một vệ tinh địa tĩnh cụ thể. Tuy nhiên, khu vực xung quanh vẫn phải có khoảng trời thông thoáng.

Việc sử dụng cáp OPC-2113 giúp đơn giản hóa quá trình kết nối. Cáp đã có đầu nối phù hợp với anten và IC-SAT100. Khi dùng cáp khác, kỹ thuật viên cần tính toán suy hao chính xác.

Thiết kế chuyên dụng giúp Ăng-ten vệ tinh ICOM AH-38 phù hợp hơn các anten không rõ thông số. Sản phẩm được xây dựng cho hệ thống Satellite PTT của ICOM. Điều này giúp giảm nguy cơ sai trở kháng hoặc không tương thích đầu nối.

Vì sao nên chọn Ăng-ten vệ tinh ICOM AH-38?

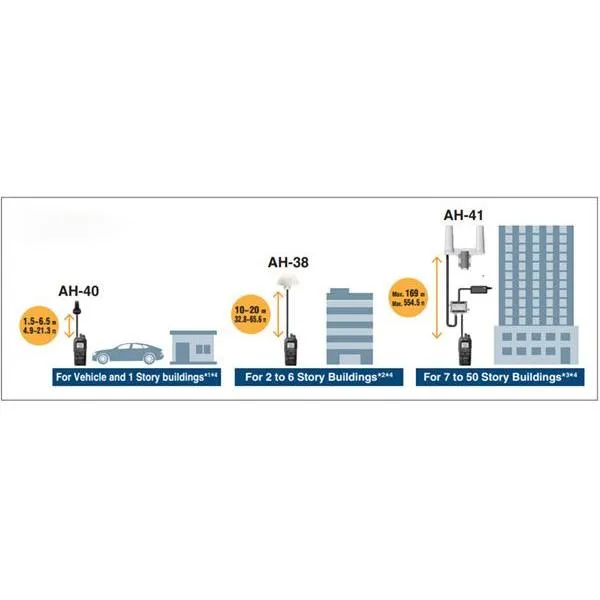

Ăng-ten vệ tinh ICOM AH-38 phù hợp khi IC-SAT100 cần được sử dụng tại điểm làm việc cố định. Anten có thể đặt ở vị trí thu tín hiệu tốt hơn. Người vận hành vẫn giữ bộ đàm tại khu vực thuận tiện.

Thiết kế thụ động giúp hệ thống đơn giản và tiết kiệm điện. Anten không cần bảo trì nguồn riêng. Người dùng chỉ cần kiểm tra cáp, đầu nối và vị trí lắp theo định kỳ.

Sản phẩm có kích thước nhỏ nhưng đáp ứng môi trường ngoài trời. Bộ gá đi kèm hỗ trợ lắp lên cột đường kính khoảng 32 mm. Đầu nối cần được quấn băng chống thấm đúng hướng dẫn.

Khi lắp đặt, anten phải có tầm nhìn rộng lên bầu trời. Không nên đặt công trình hoặc cây cao trong vùng góc thấp xung quanh anten. Các anten khác cũng cần được bố trí với khoảng cách phù hợp.

Ăng-ten vệ tinh ICOM AH-38 là phụ kiện chuyên dụng, không phải giải pháp liên lạc hoàn chỉnh. Giá trị của sản phẩm nằm ở khả năng đưa anten ra ngoài trời. Cấu hình đúng giúp IC-SAT100 hoạt động thuận tiện hơn tại trạm cố định.

Tham khảo các sản phẩm hiện có tại DIENTHOAIVETINH và VETINHNET. Nếu bạn có thắc mắc vui lòng liên hệ với Hotline 0386.001.001 hoặc 0974.051.444 để được giải đáp chi tiết.

FAQ

Ăng-ten vệ tinh ICOM AH-38 có cần cấp nguồn không?

Không. Đây là anten thụ động nên không cần nguồn điện riêng. Thiết bị kết nối với bộ đàm qua cáp đồng trục.

ICOM AH-38 tương thích với thiết bị nào?

Sản phẩm được thiết kế chủ yếu cho bộ đàm vệ tinh ICOM IC-SAT100. Khả năng dùng với hệ thống khác cần được ICOM xác nhận.

Anten có kèm cáp OPC-2113 không?

OPC-2113 là phụ kiện tùy chọn. Bộ anten tiêu chuẩn chủ yếu gồm AH-38 và các chi tiết gá lắp trên cột.

Có thể sử dụng cáp anten dài hơn 10 m không?

Có thể khi cáp đáp ứng mức suy hao yêu cầu. Tổng suy hao giữa IC-SAT100 và anten phải thấp hơn 3,4 dB tại 1500 MHz.

ICOM AH-38 có cung cấp Internet vệ tinh không?

Không. Anten được dùng cho liên lạc Satellite PTT tương thích. Sản phẩm không phát Wi-Fi hoặc cung cấp Internet băng rộng.
