INTELLIAN V150NX: ĂNG-TEN VSAT HÀNG HẢI 1,5 M CHUYỂN ĐỔI KU/KA-BAND

Giới thiệu Intellian v150NX

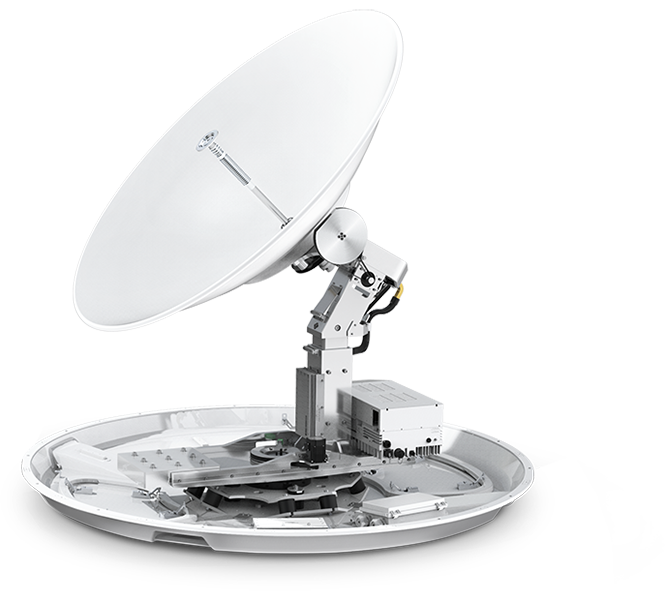

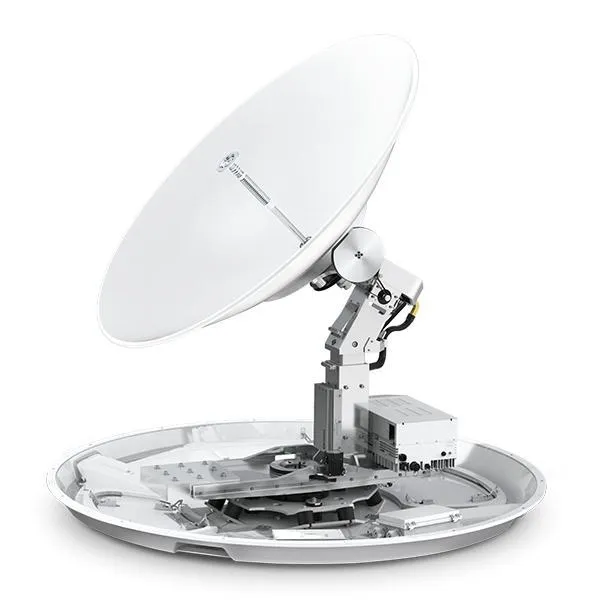

Intellian v150NX là hệ thống ăng-ten VSAT hàng hải đường kính 1,5 m, được thiết kế cho tàu biển cần kết nối dữ liệu băng rộng ổn định và khả năng nâng cấp lâu dài. Sản phẩm phù hợp với tàu thương mại, tàu dịch vụ ngoài khơi, tàu năng lượng, phà, du thuyền lớn và phương tiện có nhu cầu truyền dữ liệu cao.

Intellian mô tả v150NX là hệ thống VSAT 1,5 m có thể chuyển đổi từ Ku-band sang Ka-band bằng cách thay cụm RF thông qua conversion kit. Radome hiệu suất cao được tối ưu để hoạt động trên cả hai băng tần, giúp chủ tàu thay đổi nền tảng dịch vụ mà không phải thay toàn bộ hệ thống ăng-ten.

Hệ thống được phát triển trên nền tảng NX, hỗ trợ khả năng theo dõi vệ tinh GEO, MEO và LEO. Intellian cho biết khả năng theo dõi MEO/LEO đã được kiểm chứng thông qua các hệ thống vận hành thương mại cùng nhà khai thác vệ tinh.

Intellian v150NX không phải modem hoặc bộ phát WiFi độc lập. Một hệ thống VSAT hoàn chỉnh còn cần modem, BUC, LNB, thiết bị dưới boong, router, nguồn điện và gói dịch vụ vệ tinh phù hợp.

Intellian v150NX phù hợp với ai?

Tàu thương mại và đội tàu vận tải

Intellian v150NX phù hợp với tàu thương mại cần duy trì kết nối giữa tàu và trung tâm điều hành. Đường truyền VSAT có thể phục vụ báo cáo hành trình, email, phần mềm quản lý đội tàu, cập nhật dữ liệu vận hành và liên lạc giữa các bộ phận.

Reflector 150 cm cùng các lựa chọn BUC công suất cao giúp hệ thống đáp ứng những tàu có nhu cầu băng thông lớn hơn dòng ăng-ten nhỏ. Intellian công bố v150NX hỗ trợ BUC Ku-band đến 200 W hoặc BUC Ka-band băng rộng đến 100 W mà không cần bổ sung đối trọng hoặc thành phần chuyển đổi cơ khí riêng.

Tàu năng lượng và công trình ngoài khơi

Các tàu dầu khí, tàu dịch vụ giàn khoan và phương tiện hỗ trợ ngoài khơi thường cần kết nối cho nhiều ứng dụng cùng lúc. Hệ thống có thể phục vụ dữ liệu vận hành, giám sát từ xa, hội nghị trực tuyến, truy cập hệ thống doanh nghiệp và liên lạc của nhân sự.

Với cấu hình công suất cao, v150NX phù hợp hơn với ứng dụng cần tải lên thường xuyên hoặc nhiều người dùng đồng thời. Tốc độ thực tế vẫn phụ thuộc vệ tinh, modem, vùng phủ và hợp đồng băng thông.

Du thuyền lớn và tàu khách

Du thuyền lớn có thể sử dụng Intellian v150NX để cung cấp Internet, thoại IP và các dịch vụ trực tuyến cho hành khách cùng thủy thủ đoàn.

Hệ thống mạng nội bộ có thể phân phối kết nối đến cabin, khu vực sinh hoạt và phòng điều hành. Chủ tàu nên bổ sung router quản lý băng thông, tường lửa và chính sách ưu tiên dữ liệu để tránh một nhóm người dùng tiêu thụ toàn bộ tài nguyên.

Tàu cần nâng cấp từ Ku-band lên Ka-band

Intellian v150NX phù hợp với đội tàu muốn triển khai Ku-band trước và giữ khả năng chuyển sang Ka-band sau này. Quá trình chuyển đổi được thực hiện bằng RF conversion kit tương thích thay vì thay toàn bộ pedestal và radome.

Cách triển khai này giúp chủ tàu chủ động hơn khi nhà cung cấp dịch vụ, vùng khai thác hoặc nhu cầu băng thông thay đổi.

Đơn vị chuẩn bị cho mạng vệ tinh đa quỹ đạo

Hệ thống được thiết kế để theo dõi vệ tinh GEO, MEO và LEO. ACU tích hợp mediator hỗ trợ quá trình chuyển giao vệ tinh trong mạng MEO hoặc LEO phù hợp.

Tuy nhiên, việc một ăng-ten có khả năng theo dõi nhiều quỹ đạo không đồng nghĩa thiết bị có thể truy cập mọi mạng vệ tinh. Modem, RF module, phần mềm và chứng nhận của nhà khai thác vẫn phải tương thích với dịch vụ cụ thể.

Intellian v150NX hoạt động như thế nào?

Ăng-ten duy trì hướng bám khi tàu chuyển động

Cụm ăng-ten phía trên boong liên tục điều chỉnh góc phương vị, góc ngẩng và độ nghiêng để giữ reflector hướng về vệ tinh.

Khi tàu lắc, chúi hoặc đổi hướng, hệ thống điều khiển sử dụng dữ liệu cảm biến và thuật toán theo dõi để bù chuyển động. Khả năng bám chính xác là yếu tố quan trọng với kết nối VSAT vì chùm sóng của ăng-ten 1,5 m tương đối hẹp.

BUC truyền dữ liệu từ tàu lên vệ tinh

BUC chuyển đổi tín hiệu từ modem sang tần số phát Ku-band hoặc Ka-band và khuếch đại công suất trước khi truyền qua feed.

Công suất BUC càng cao không đồng nghĩa tốc độ luôn cao hơn. Hiệu suất còn phụ thuộc EIRP cho phép, cấu hình mạng, kích thước carrier và chính sách của nhà khai thác vệ tinh.

LNB tiếp nhận tín hiệu từ vệ tinh

LNB thu tín hiệu xuống, khuếch đại tín hiệu yếu và chuyển đổi về dải tần phù hợp để truyền đến modem.

Khi chuyển từ Ku-band sang Ka-band, cụm RF liên quan phải được thay đổi bằng bộ conversion kit tương thích. Radome và reflector của v150NX đã được tối ưu cho cả hai băng tần.

Modem xử lý kết nối IP

Modem vệ tinh thiết lập liên kết với mạng của nhà cung cấp. Router phía sau modem phân phối Internet đến máy tính, điện thoại IP, hệ thống quản lý tàu và thiết bị của thuyền viên.

Intellian v150NX không quyết định một tốc độ Internet cố định. Gói băng thông và modem mới là những thành phần trực tiếp xác định tốc độ, dung lượng và chính sách sử dụng.

Ứng dụng thực tế của Intellian v150NX

Quản lý và giám sát đội tàu

Hệ thống giúp tàu gửi vị trí, báo cáo nhiên liệu, dữ liệu máy móc và thông tin hành trình về văn phòng.

Trung tâm điều hành có thể theo dõi tình trạng tàu, điều chỉnh lịch trình và hỗ trợ kỹ thuật từ xa. Các hệ thống quan trọng nên được ưu tiên bằng QoS.

Liên lạc thoại và hội nghị trực tuyến

Intellian v150NX có thể cung cấp đường truyền cho điện thoại IP và ứng dụng hội nghị trực tuyến trong cấu hình dịch vụ phù hợp.

Độ trễ của kết nối GEO thường cao hơn mạng mặt đất. Mạng MEO hoặc LEO có thể cung cấp độ trễ thấp hơn, nhưng việc truy cập phụ thuộc nhà khai thác và cấu hình được chứng nhận.

Truyền dữ liệu kỹ thuật từ ngoài khơi

Tàu năng lượng và công trình ngoài khơi có thể gửi báo cáo, hình ảnh, dữ liệu thiết bị hoặc bản ghi kỹ thuật về trung tâm.

Với BUC công suất cao và reflector lớn, nền tảng có khả năng phục vụ các gói băng thông cao. Intellian nêu mức thông lượng kỳ vọng của nền tảng có thể vượt 600 Mbps tải xuống và 300 Mbps tải lên trong cấu hình mạng phù hợp; đây không phải tốc độ được bảo đảm cho mọi hệ thống.

Internet cho thuyền viên và hành khách

Kết nối VSAT có thể được phân phối cho thuyền viên dùng email, gọi video, nhắn tin và truy cập dịch vụ trực tuyến.

Quản trị viên nên tách mạng vận hành khỏi mạng giải trí. Việc phân VLAN, đặt giới hạn tốc độ và chặn tải dữ liệu nền giúp bảo vệ các ứng dụng quan trọng.

Đường truyền dự phòng trên tàu

Intellian v150NX có thể hoạt động cùng hệ thống L-band, mạng di động ven bờ hoặc ăng-ten VSAT thứ hai.

Khi sử dụng hai ăng-ten, mediator có thể hỗ trợ chuyển đổi khi một ăng-ten bị cột buồm hoặc kết cấu tàu che tín hiệu. Nền tảng NX tích hợp chức năng dual-antenna mediation trong ACU, giúp giảm nhu cầu dùng bộ chia hoặc thiết bị mediator ngoài trong cấu hình phù hợp.

Ưu điểm nổi bật của Intellian v150NX

Chuyển đổi linh hoạt giữa Ku-band và Ka-band

Đây là ưu điểm quan trọng nhất của Intellian v150NX. Chủ tàu có thể thay cụm RF bằng conversion kit để chuyển băng tần mà không phải thay toàn bộ radome và pedestal.

Khả năng này giúp hệ thống thích nghi khi tuyến hoạt động hoặc nhà cung cấp dịch vụ thay đổi.

Reflector đường kính 150 cm

Intellian v150NX sử dụng reflector đường kính 150 cm. Reflector lớn tạo mức gain cao, phù hợp với các tàu cần hiệu suất truyền và nhận tốt hơn hệ thống cỡ nhỏ.

Ở cấu hình Ku-band, gain phát được công bố khoảng 45 dBi tại 14,25 GHz và gain thu khoảng 43,5 dBi tại 11,7 GHz. Cấu hình Ka-band có gain phát khoảng 50,3 dBi tại 29 GHz và gain thu khoảng 47 dBi tại 19 GHz.

Sẵn sàng cho GEO, MEO và LEO

Phần cứng v150NX được thiết kế cho khả năng theo dõi nhiều quỹ đạo. Hệ thống cung cấp hiệu suất bám nhanh và chính xác, đồng thời tích hợp mediator trong ACU để hỗ trợ chuyển giao vệ tinh trên mạng MEO hoặc LEO.

Đây là lợi thế với đội tàu cần sử dụng hệ thống trong thời gian dài và muốn hạn chế nguy cơ phần cứng sớm lỗi thời.

Hỗ trợ BUC công suất cao

Hệ thống hỗ trợ BUC Ku-band đến 200 W và BUC Ka-band băng rộng đến 100 W. Intellian cho biết các lựa chọn này không yêu cầu bổ sung đối trọng hoặc thành phần chuyển đổi riêng.

Cấu hình BUC phải được lựa chọn theo yêu cầu của mạng, giới hạn phát và nguồn điện trên tàu.

Kết nối FiberLink

FiberLink sử dụng sợi quang giữa ăng-ten và thiết bị dưới boong. Intellian cho biết giải pháp này giảm suy hao cáp, đặc biệt hữu ích khi tuyến cáp dài trên tàu lớn.

Sợi quang cũng giúp hạn chế ảnh hưởng của nhiễu điện từ so với một số tuyến cáp đồng trục dài.

Tùy chọn khung đế điều hòa

Intellian cung cấp tùy chọn air-conditioner base frame với chức năng làm mát, sưởi hoặc kết hợp cả hai. Hãng khuyến nghị làm mát với các lựa chọn BUC công suất cao để duy trì tình trạng hệ thống tối ưu.

Tùy chọn này phù hợp với tàu hoạt động tại vùng khí hậu nóng, lạnh hoặc có yêu cầu nhiệt độ nghiêm ngặt.

Quản lý bằng AptusNX

Nền tảng NX sử dụng AptusNX để cấu hình, giám sát và hỗ trợ xử lý sự cố từ xa. Giao diện web giúp kỹ thuật viên kiểm tra trạng thái mà không phải thao tác trực tiếp với mọi thành phần.

Installation Wizard hỗ trợ quá trình chạy thử nhanh và chính xác hơn. Hệ thống cũng tích hợp spectrum analyzer để hỗ trợ kiểm tra tín hiệu.

ACU tích hợp nhiều chức năng

ACU của nền tảng NX có màn hình OLED, cổng giám sát riêng, embedded mediator, spectrum analyzer và ứng dụng AptusNX. Thiết bị chỉ chiếm khoảng 1U trong tủ rack.

Thiết kế tích hợp giúp giảm số lượng thiết bị rời trong hệ thống dưới boong.

Giảm số lượng phụ tùng dự phòng

Các sản phẩm NX sử dụng nền tảng chung. Intellian cho biết cách thiết kế này có thể giảm khoảng 40% số lượng phụ tùng dự phòng cần duy trì so với cấu trúc không đồng nhất.

Lợi ích này đáng chú ý với doanh nghiệp quản lý nhiều tàu hoặc nhiều model NX khác nhau.

Khả năng chuyển đổi từ Ku-band sang Ka-band

Thay RF module thay vì toàn bộ ăng-ten

Conversion kit cho phép thay cụm RF trung tâm để chuyển sang băng tần mới. Cấu trúc radome và reflector được giữ lại.

Quá trình chuyển đổi cần kỹ thuật viên được đào tạo. Sau khi thay phần cứng, hệ thống phải được cấu hình, kiểm tra RF và chạy thử với modem cùng mạng Ka-band tương thích.

Radome được tối ưu cho hai băng tần

Vật liệu radome ảnh hưởng trực tiếp đến suy hao RF. Radome của v150NX được thiết kế để duy trì hiệu suất trên cả Ku-band và Ka-band.

Người dùng không nên tự thay radome bằng sản phẩm khác vì có thể làm tăng suy hao hoặc sai đặc tính RF.

Dải tần Ku-band

Cấu hình Ku-band có dải phát từ 13,75 đến 14,5 GHz và dải thu từ 10,7 đến 12,75 GHz.

Khả năng sử dụng từng phân đoạn phụ thuộc BUC, LNB, modem và giấy phép tại khu vực hoạt động.

Dải tần Ka-band

Cấu hình Ka-band có dải phát từ 27,5 đến 30 GHz và dải thu từ 17,7 đến 20,2 GHz.

Ka-band có thể cung cấp băng thông cao nhưng thường nhạy hơn với suy hao do mưa. Nhà cung cấp dịch vụ có thể áp dụng adaptive coding, power control và phương án dự phòng để duy trì liên kết.

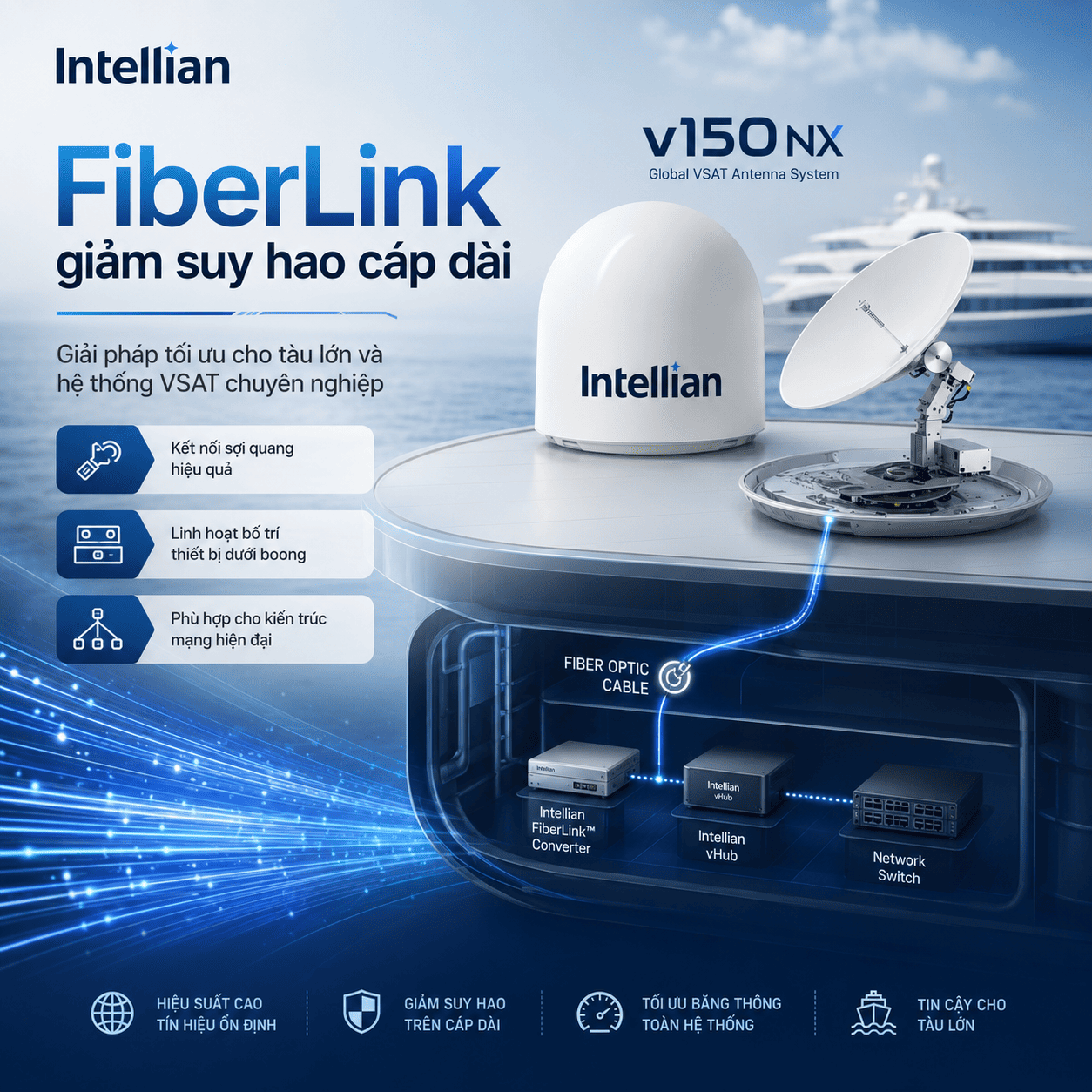

Kết nối FiberLink trên tàu lớn

Giảm suy hao trên tuyến cáp dài

Tàu lớn có thể có khoảng cách đáng kể giữa radome và phòng thiết bị. Truyền tín hiệu qua cáp đồng trục dài làm tăng suy hao, đặc biệt ở tần số cao.

FiberLink chuyển tín hiệu qua sợi quang để giảm ảnh hưởng của chiều dài tuyến cáp. Intellian mô tả giải pháp này là phương án loại bỏ suy hao cáp giữa ăng-ten và thiết bị dưới boong trong cấu hình phù hợp.

Hỗ trợ bố trí phòng thiết bị linh hoạt

Thiết bị dưới boong có thể được đặt tại phòng máy, trung tâm dữ liệu hoặc tủ mạng xa vị trí radome hơn.

Điều này giúp kỹ thuật viên tối ưu bố cục hệ thống mà không phải đặt modem quá gần ăng-ten.

Giảm ảnh hưởng của nhiễu điện từ

Sợi quang không truyền tín hiệu điện theo cách của cáp đồng. Đây là lợi thế tại tàu có nhiều motor, máy phát điện và thiết bị công suất lớn.

Các đầu nối quang vẫn phải được giữ sạch, bảo vệ khỏi uốn gấp và lắp đúng bán kính cong cho phép.

Thông số chính của Intellian v150NX

Các thông số trên được Intellian công bố cho v150NX và v150NX Ka. Bộ sản phẩm thực tế có thể thay đổi theo RF module, BUC, modem và cấu hình đặt hàng.

Yêu cầu lắp đặt Intellian v150NX

Khảo sát vị trí trên boong

Radome cần tầm nhìn rộng lên bầu trời. Cột buồm, radar, ống khói, cần cẩu và kết cấu lớn có thể tạo vùng che tín hiệu.

Đội kỹ thuật nên lập sơ đồ blockage trước khi xác định vị trí lắp.

Đánh giá tải trọng kết cấu

Cụm ăng-ten nặng khoảng 260–270 kg tùy cấu hình. Boong tàu và bệ lắp phải được đánh giá khả năng chịu tải, rung và lực tác động khi tàu chuyển động.

Bệ yếu có thể làm giảm độ chính xác theo dõi hoặc gây hư hỏng cơ khí.

Chuẩn bị nguồn điện cho BUC

BUC công suất cao yêu cầu nguồn điện và khả năng làm mát tương ứng. Hệ thống điện cần được tính toán theo cấu hình cụ thể.

Không nên lựa chọn BUC 100 W hoặc 200 W nếu mạng không yêu cầu vì điều này có thể làm tăng chi phí, khối lượng và mức tiêu thụ điện.

Bố trí thiết bị dưới boong

ACU, modem, nguồn và thiết bị mạng nên được lắp trong tủ rack khô ráo, thông thoáng và dễ bảo trì.

Khoảng cách cáp cần được xác định trước để lựa chọn cáp đồng trục hoặc FiberLink.

Lắp đặt bởi kỹ thuật viên VSAT hàng hải

Hệ thống yêu cầu căn chỉnh pedestal, kiểm tra RF, cấu hình modem và commissioning với nhà mạng.

Việc lắp đặt không đúng có thể gây nhiễu vệ tinh, giảm tốc độ hoặc khiến hệ thống không được nhà cung cấp chấp nhận.

Lưu ý khi sử dụng Intellian v150NX

Tốc độ không được quyết định bởi riêng ăng-ten

Thông lượng thực tế phụ thuộc gói dịch vụ, modem, vệ tinh, tải mạng, vùng phủ và điều kiện thời tiết.

Các con số 600+ Mbps tải xuống và 300+ Mbps tải lên là khả năng kỳ vọng của nền tảng trong cấu hình phù hợp, không phải tốc độ cam kết cho mọi khách hàng.

Kiểm tra vùng phủ và beam

Trước mỗi hành trình, người dùng cần xác nhận tuyến tàu nằm trong vùng phủ của nhà cung cấp.

Tàu hoạt động quốc tế có thể cần nhiều beam hoặc thỏa thuận roaming.

Theo dõi mức công suất và nhiệt độ

Cấu hình BUC công suất cao tạo nhiều nhiệt. Hệ thống cần được kiểm tra quạt, làm mát và cảnh báo nhiệt độ định kỳ.

Tùy chọn base frame điều hòa nên được cân nhắc tại khu vực khí hậu khắc nghiệt.

Kiểm tra radome và đầu nối

Muối biển, nước và rung động có thể ảnh hưởng đến đầu nối cùng bề mặt radome.

Không nên sơn radome bằng vật liệu không được phê duyệt vì có thể làm tăng suy hao RF.

Sao lưu cấu hình AptusNX

Sau khi commissioning, kỹ thuật viên nên sao lưu cấu hình, ghi lại phiên bản firmware và thông tin modem.

Bản sao giúp giảm thời gian khôi phục khi thay thiết bị hoặc xử lý sự cố.

Vì sao nên chọn Intellian v150NX?

Đầu tư linh hoạt cho tương lai

Khả năng chuyển đổi Ku/Ka giúp hệ thống thích nghi với dịch vụ mới mà không phải thay toàn bộ ăng-ten.

Hiệu suất RF cao

Reflector 1,5 m, gain lớn và BUC công suất cao phù hợp với tàu có nhu cầu băng thông đáng kể.

Sẵn sàng cho nhiều quỹ đạo

Thiết kế GEO/MEO/LEO-ready giúp hệ thống phù hợp với xu hướng mạng vệ tinh đa quỹ đạo.

Phù hợp với tàu lớn

FiberLink giảm trở ngại về suy hao khi khoảng cách giữa radome và phòng thiết bị dài.

Quản lý và bảo trì thuận tiện

AptusNX, spectrum analyzer, installation wizard và embedded mediator giúp đơn giản hóa quá trình vận hành trong cấu hình phù hợp.

Hỗ trợ nhiều ứng dụng trên tàu

Hệ thống có thể phục vụ vận hành, quản lý đội tàu, liên lạc thoại, dữ liệu kỹ thuật và nhu cầu Internet của thuyền viên.

Kết luận về Intellian v150NX

Intellian v150NX là hệ thống ăng-ten VSAT hàng hải 1,5 m dành cho tàu cần hiệu suất RF cao, khả năng nâng cấp và kết nối lâu dài. Thiết bị hỗ trợ chuyển đổi giữa Ku-band và Ka-band bằng RF conversion kit, đồng thời được thiết kế sẵn sàng cho vệ tinh GEO, MEO và LEO.

Các lựa chọn BUC đến 200 W Ku-band hoặc 100 W Ka-band giúp hệ thống đáp ứng những ứng dụng yêu cầu băng thông lớn. FiberLink hỗ trợ tàu có tuyến cáp dài, trong khi AptusNX giúp kỹ thuật viên cấu hình và quản lý thuận tiện hơn.

Người dùng cần lưu ý v150NX là một phần của hệ thống VSAT hoàn chỉnh. Modem, BUC, LNB, router, nguồn điện và gói dịch vụ phải được lựa chọn đồng bộ.

Trước khi đặt hàng, khách hàng nên xác nhận băng tần, tuyến hoạt động, nhà cung cấp vệ tinh, công suất BUC, loại modem, chiều dài cáp và vị trí lắp trên tàu.

Khách hàng có thể tham khảo sản phẩm tại DIENTHOAIVETINH và VETINHNET. Mọi thắc mắc vui lòng liên hệ Hotline 0386.001.001 hoặc 0974.051.444 để được giải đáp chi tiết.

FAQ về Intellian v150NX

Intellian v150NX là thiết bị gì?

Intellian v150NX là hệ thống ăng-ten VSAT hàng hải có reflector đường kính 1,5 m.

Thiết bị có chuyển từ Ku-band sang Ka-band được không?

Có. Hệ thống hỗ trợ chuyển đổi bằng RF conversion kit tương thích. Radome và reflector được tối ưu cho cả Ku-band và Ka-band.

Intellian v150NX phù hợp với tàu nào?

Thiết bị phù hợp với tàu thương mại, du thuyền lớn, tàu dịch vụ, tàu năng lượng và phương tiện ngoài khơi cần kết nối dữ liệu cao.

Thiết bị có hỗ trợ GEO, MEO và LEO không?

Có. Phần cứng được thiết kế sẵn sàng theo dõi GEO/MEO/LEO, nhưng việc sử dụng từng mạng phụ thuộc modem, RF module và dịch vụ được hỗ trợ.

Reflector của v150NX có kích thước bao nhiêu?

Reflector có đường kính 150 cm. Radome có kích thước khoảng 190 × 197 cm.

Ăng-ten nặng bao nhiêu?

Cấu hình Ku-band nặng khoảng 270 kg. Phiên bản Ka-band được công bố khoảng 260 kg.

BUC tối đa là bao nhiêu?

Hệ thống hỗ trợ BUC Ku-band đến 200 W hoặc BUC Ka-band băng rộng đến 100 W.

FiberLink có tác dụng gì?

FiberLink truyền tín hiệu qua sợi quang giữa ăng-ten và thiết bị dưới boong, giúp giảm suy hao trên tuyến cáp dài.

Intellian v150NX có phát WiFi không?

Không trực tiếp. Hệ thống cần modem và router mạng để phân phối kết nối WiFi cho người dùng.

Tốc độ Internet tối đa là bao nhiêu?

Intellian nêu thông lượng kỳ vọng của nền tảng có thể vượt 600 Mbps tải xuống và 300 Mbps tải lên trong cấu hình phù hợp. Tốc độ thực tế phụ thuộc mạng và gói dịch vụ.

Có cần lắp đặt chuyên nghiệp không?

Có. Đây là hệ thống VSAT công suất cao, cần được khảo sát, lắp đặt, commissioning và kiểm tra bởi kỹ thuật viên hàng hải có kinh nghiệm.
