INTELLIAN I2 HD: ĂNG-TEN TRUYỀN HÌNH VỆ TINH KU-BAND NHỎ GỌN CHO TÀU THUYỀN

Giới thiệu Intellian i2 HD

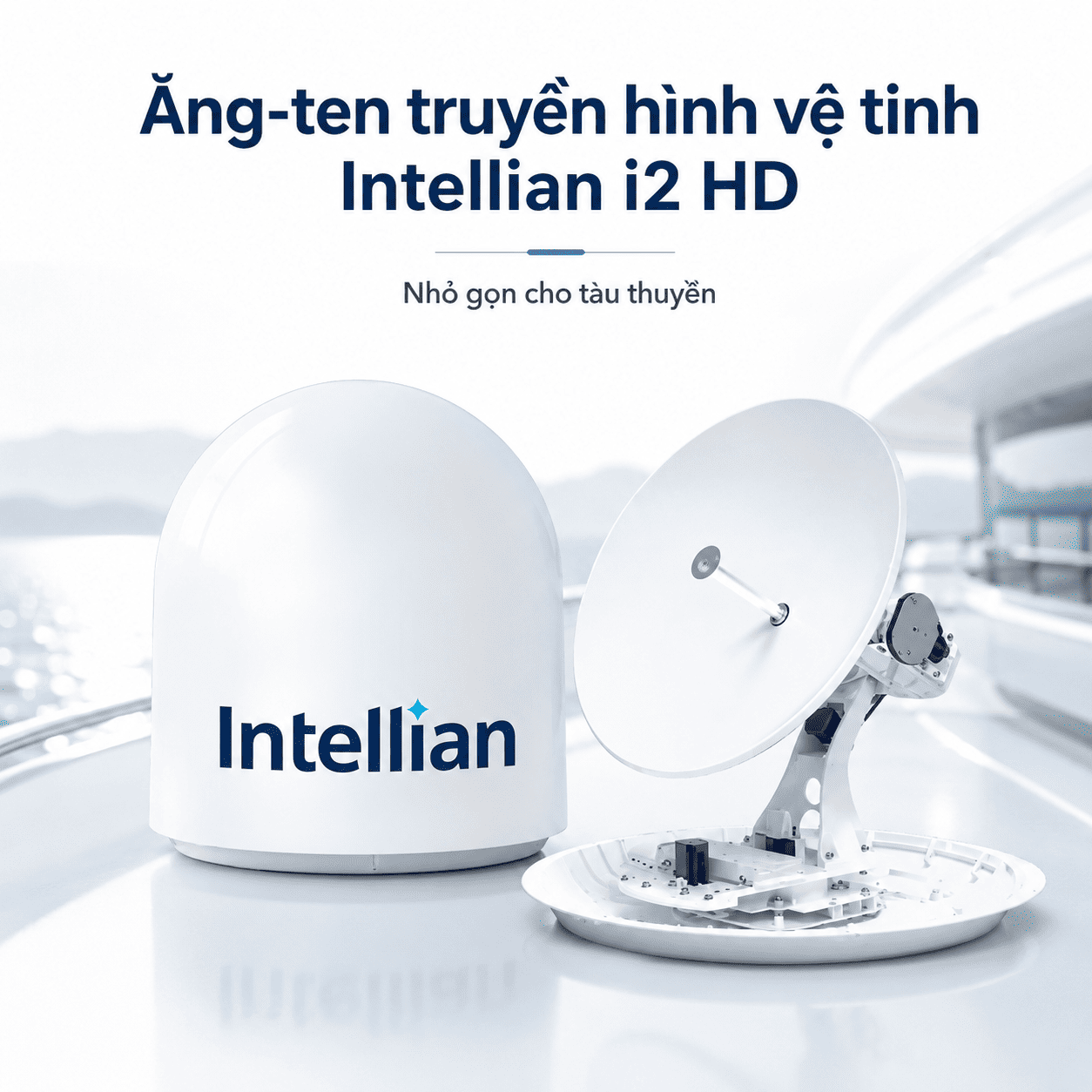

Intellian i2 HD là hệ thống ăng-ten truyền hình vệ tinh Ku-band dành cho tàu thuyền. Sản phẩm được thiết kế để tiếp nhận các chương trình truyền hình vệ tinh tương thích khi tàu neo đậu hoặc đang di chuyển.

Thiết bị phù hợp với tàu nhỏ, du thuyền cá nhân, tàu câu cá giải trí và các phương tiện có diện tích lắp đặt hạn chế. Thiết kế nhỏ gọn giúp chủ tàu bổ sung hệ thống giải trí mà không chiếm quá nhiều không gian trên nóc tàu.

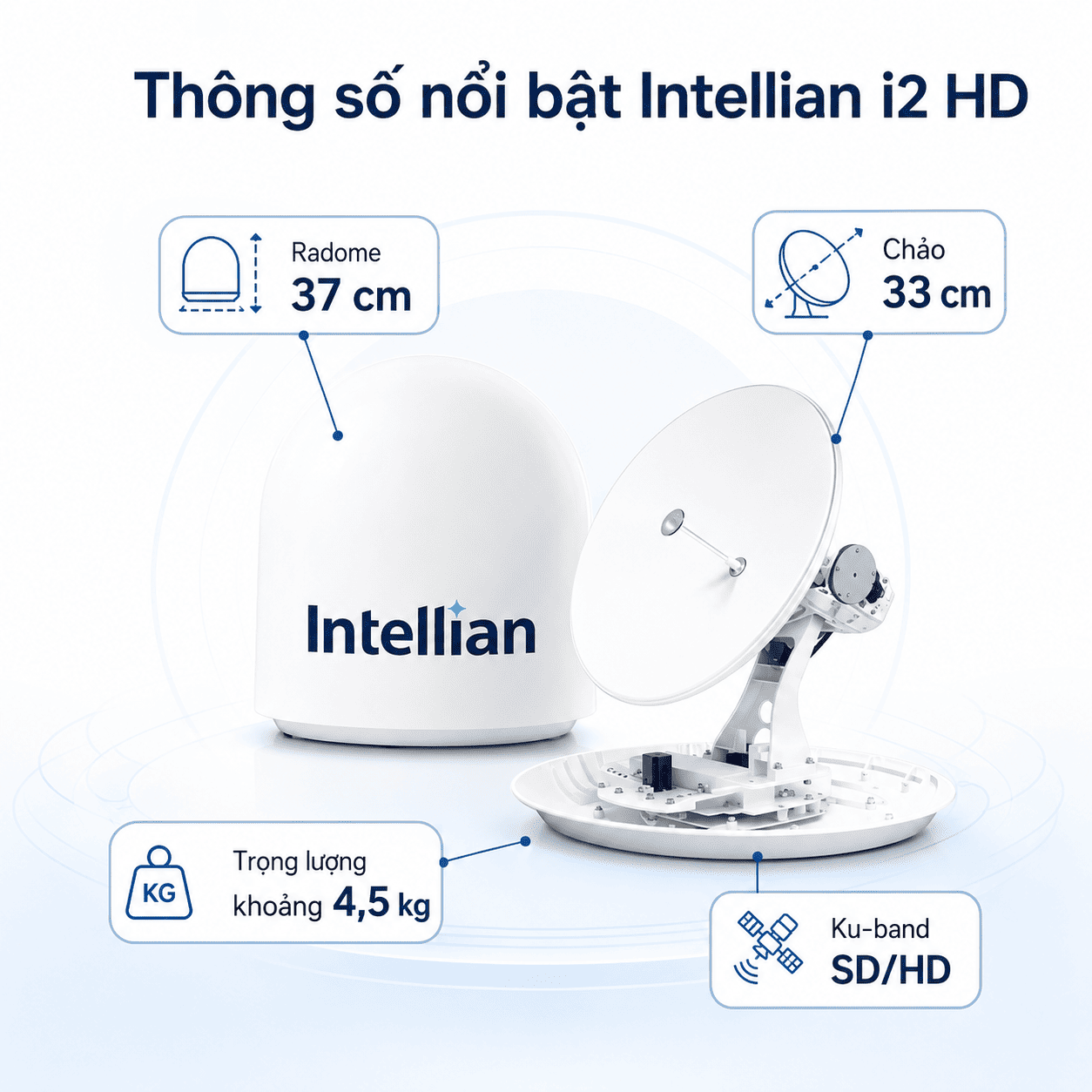

Intellian i2 HD sử dụng chảo phản xạ đường kính 33 cm. Chảo được bảo vệ bên trong radome có đường kính khoảng 37 cm và chiều cao khoảng 38 cm.

Tổng trọng lượng phần ăng-ten được cung cấp ở mức khoảng 4,5 kg. Trọng lượng thấp giúp việc vận chuyển và lắp đặt thuận tiện hơn trên các phương tiện cỡ nhỏ.

Hệ thống tự động tìm kiếm và theo dõi vệ tinh trong quá trình tàu di chuyển. Công nghệ WRS hỗ trợ tìm tín hiệu nhanh, trong khi công nghệ DBT giúp duy trì hướng thu khi tàu lắc, chúi hoặc thay đổi hướng.

Intellian i2 HD hỗ trợ tín hiệu truyền hình Ku-band SD và HD trong cấu hình tương thích. Chất lượng hình ảnh, số lượng kênh và khả năng xem nội dung HD phụ thuộc vào vệ tinh, LNB, đầu thu và gói thuê bao truyền hình đang sử dụng.

Hệ thống gồm cụm ăng-ten ngoài trời và bộ điều khiển ACU đặt bên trong tàu. Một cáp đồng trục được sử dụng để kết nối hai bộ phận, giúp giảm số lượng dây cần đi trên phương tiện.

Intellian i2 HD phù hợp với ai?

Chủ tàu cần hệ thống truyền hình nhỏ gọn

Intellian i2 HD phù hợp với chủ tàu muốn bổ sung hệ thống giải trí nhưng có diện tích lắp đặt hạn chế. Radome 37 cm dễ bố trí hơn so với các hệ thống truyền hình vệ tinh có chảo lớn.

Trọng lượng khoảng 4,5 kg cũng giúp giảm tải cho khu vực lắp đặt. Tuy nhiên, bề mặt đặt ăng-ten vẫn phải chắc chắn và phù hợp với môi trường rung động trên tàu.

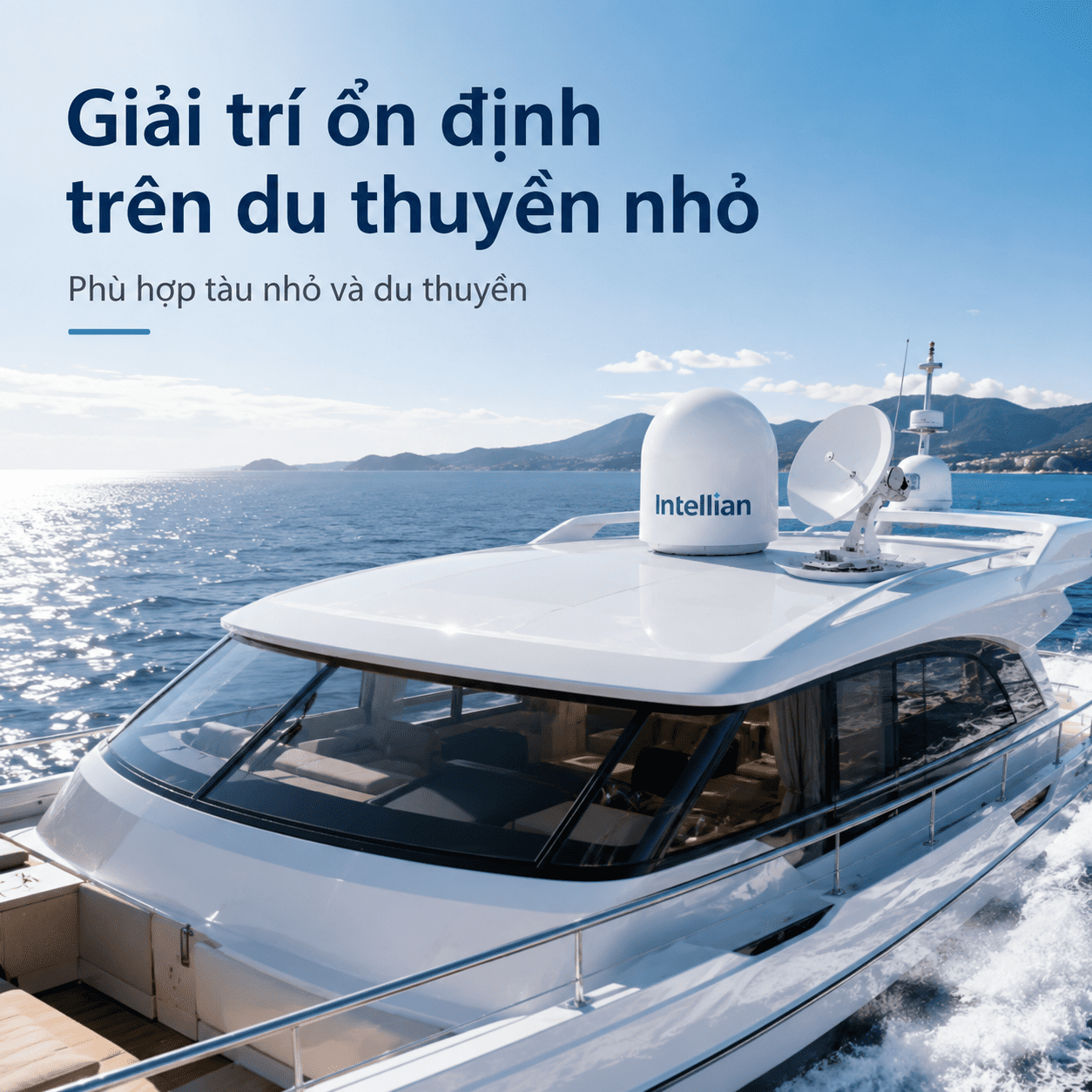

Du thuyền cá nhân

Trên du thuyền, hệ thống có thể cung cấp các chương trình tin tức, thể thao và giải trí trong hành trình. Người dùng có thể theo dõi nội dung trong cabin hoặc khu vực sinh hoạt.

Khả năng tiếp nhận thực tế phụ thuộc vùng phủ của vệ tinh. Chủ tàu cần kiểm tra tuyến hoạt động trước khi lựa chọn dịch vụ truyền hình.

Tàu câu cá giải trí

Intellian i2 HD phù hợp với tàu câu cá cần một hệ thống truyền hình nhỏ, nhẹ và có khả năng tự theo dõi vệ tinh. Người dùng có thể duy trì thêm một phương tiện giải trí trong các chuyến đi kéo dài.

Thiết bị hoạt động độc lập với mạng Internet trên tàu. Việc xem truyền hình không yêu cầu hệ thống VSAT dữ liệu, nhưng cần đầu thu và thuê bao truyền hình phù hợp.

Tàu dịch vụ cỡ nhỏ

Tàu dịch vụ có thể sử dụng hệ thống để cung cấp nội dung giải trí cho thủy thủ đoàn trong thời gian nghỉ. Đây là tiện ích hữu ích đối với các hành trình kéo dài nhiều ngày.

Kích thước gọn giúp thiết bị phù hợp với phương tiện có ít không gian trên nóc tàu. Vị trí lắp vẫn phải có tầm nhìn thông thoáng đến vệ tinh.

Tàu cần kết nối hai đầu thu

Hệ thống có hai đầu ra RF, hỗ trợ kết nối với hai đầu thu phù hợp trong cấu hình tiêu chuẩn. Hai khu vực trên tàu có thể nhận tín hiệu thông qua các đầu thu riêng.

Khả năng lựa chọn kênh độc lập còn phụ thuộc loại LNB, đầu thu và dịch vụ truyền hình. Khi cần nhiều đầu thu hơn, người dùng phải bổ sung thiết bị phân phối tín hiệu tương thích.

Intellian i2 HD hoạt động như thế nào?

Tự động tìm kiếm vệ tinh

Sau khi được cài đặt và cấu hình đúng, Intellian i2 HD tự động tìm vệ tinh đã lựa chọn. Người dùng không cần căn chỉnh chảo bằng tay trong quá trình vận hành thông thường.

Hệ thống nhận dạng tín hiệu DVB-S2 để hỗ trợ xác định vệ tinh phù hợp. Quá trình tìm và khóa tín hiệu được thực hiện tự động.

Theo dõi vệ tinh khi tàu di chuyển

Khi tàu đổi hướng hoặc bị tác động bởi sóng, cơ cấu bên trong radome liên tục điều chỉnh vị trí chảo. Hệ thống bù các chuyển động lắc và chúi để duy trì hướng thu.

Tín hiệu vẫn có thể bị gián đoạn nếu đường truyền đến vệ tinh bị che hoàn toàn. Radar, cột buồm, ống khói hoặc kết cấu lớn có thể tạo vùng khuất.

Kết nối bằng một cáp đồng trục

Một cáp đồng trục kết nối cụm ăng-ten ngoài trời với bộ điều khiển ACU. Cáp RF1 vừa truyền tín hiệu vừa cấp nguồn cho phần ăng-ten.

Cách kết nối một cáp giúp việc lắp đặt gọn hơn. Kỹ thuật viên không cần kéo nhiều tuyến dây riêng giữa radome và khu vực đặt ACU.

Điều khiển qua ACU

Bộ điều khiển ACU có màn hình để người dùng theo dõi trạng thái và thực hiện các thiết lập cơ bản. Sau khi hoàn tất cấu hình, hệ thống tự duy trì hướng bám vệ tinh.

ACU phải được đặt tại khu vực được bảo vệ bên trong tàu. Nguồn điện và hệ thống cáp cần đáp ứng đúng yêu cầu của thiết bị.

Ứng dụng thực tế của Intellian i2 HD

Cung cấp truyền hình cho cabin

Intellian i2 HD có thể cung cấp tín hiệu truyền hình cho cabin hoặc khu vực nghỉ ngơi. Người dùng lựa chọn chương trình thông qua đầu thu của nhà cung cấp dịch vụ.

Nội dung có thể gồm tin tức, thể thao và các chương trình giải trí. Danh sách kênh phụ thuộc gói thuê bao đang hoạt động.

Giải trí trong hành trình dài

Trong các chuyến đi kéo dài nhiều ngày, hệ thống giúp tăng tiện nghi cho hành khách và thủy thủ đoàn. Người dùng có thể tiếp tục theo dõi chương trình yêu thích khi tàu hoạt động trong vùng phủ vệ tinh.

Dịch vụ truyền hình hoạt động độc lập với mạng di động và Internet trên tàu. Tuy nhiên, người dùng vẫn cần đầu thu, LNB và thuê bao phù hợp với khu vực.

Cập nhật thông tin thời sự

Thủy thủ đoàn có thể theo dõi các chương trình tin tức trong hành trình. Đây là một phương tiện hỗ trợ cập nhật thông tin khi tàu hoạt động xa bờ.

Chương trình và kênh khả dụng phụ thuộc nhà cung cấp truyền hình. Intellian i2 HD chỉ thực hiện chức năng tiếp nhận và theo dõi tín hiệu vệ tinh.

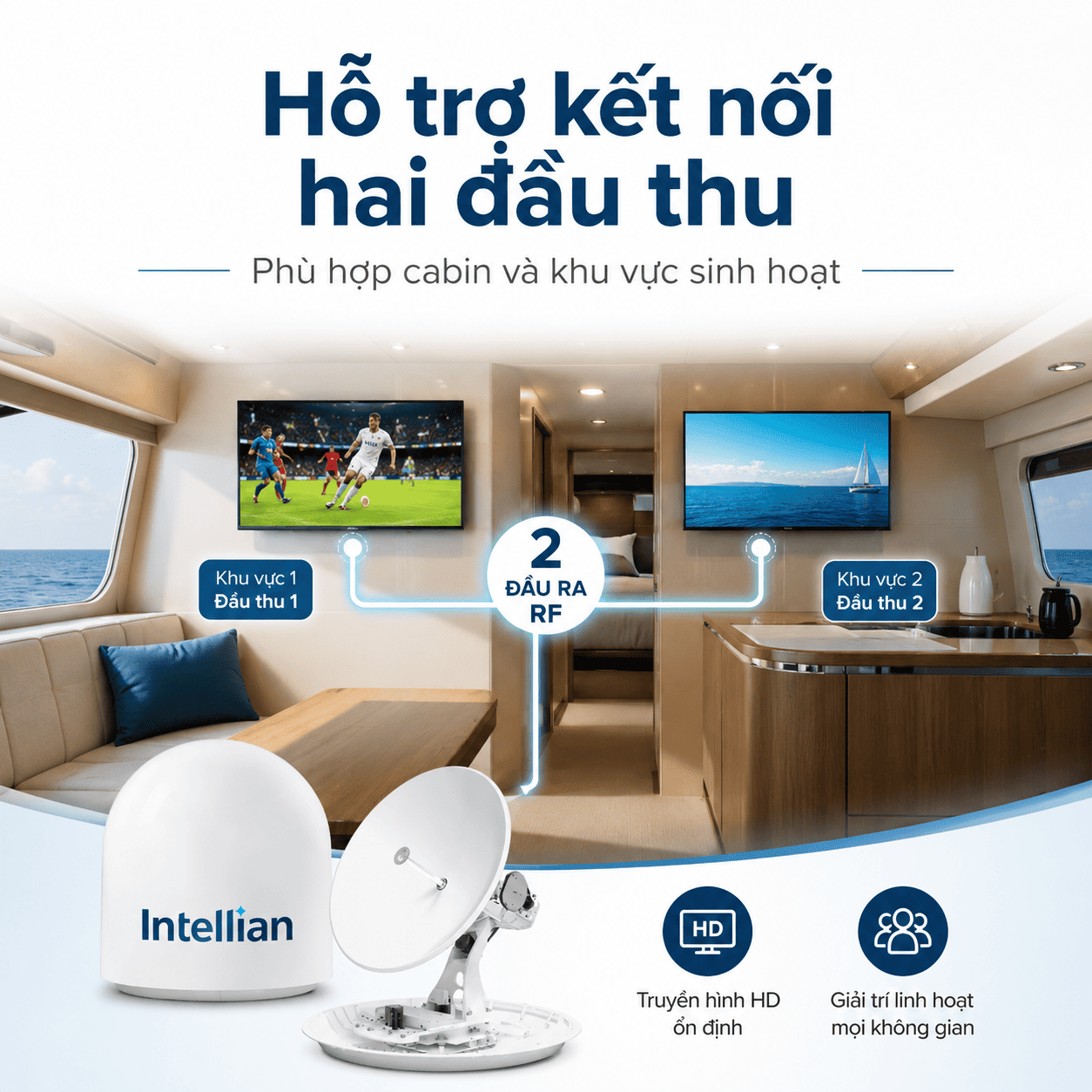

Phân phối tín hiệu đến hai khu vực

Với hai đầu ra RF, hệ thống có thể hỗ trợ hai đầu thu trong cấu hình phù hợp. Chủ tàu có thể bố trí tín hiệu tại hai cabin hoặc hai khu vực sinh hoạt.

Mỗi tivi thường cần một đầu thu riêng. Việc lựa chọn kênh độc lập phải được xác nhận theo loại LNB và sơ đồ kết nối thực tế.

Hoạt động khi tàu neo đậu hoặc di chuyển

Intellian i2 HD có thể duy trì theo dõi vệ tinh khi tàu neo đậu hoặc đang hành trình. Cơ cấu tự động liên tục điều chỉnh chảo theo chuyển động của phương tiện.

Hiệu quả tiếp nhận phụ thuộc tình trạng biển, vùng phủ, thời tiết và vật cản. Hệ thống không thể duy trì tín hiệu nếu vệ tinh bị che hoàn toàn.

Ưu điểm nổi bật của Intellian i2 HD

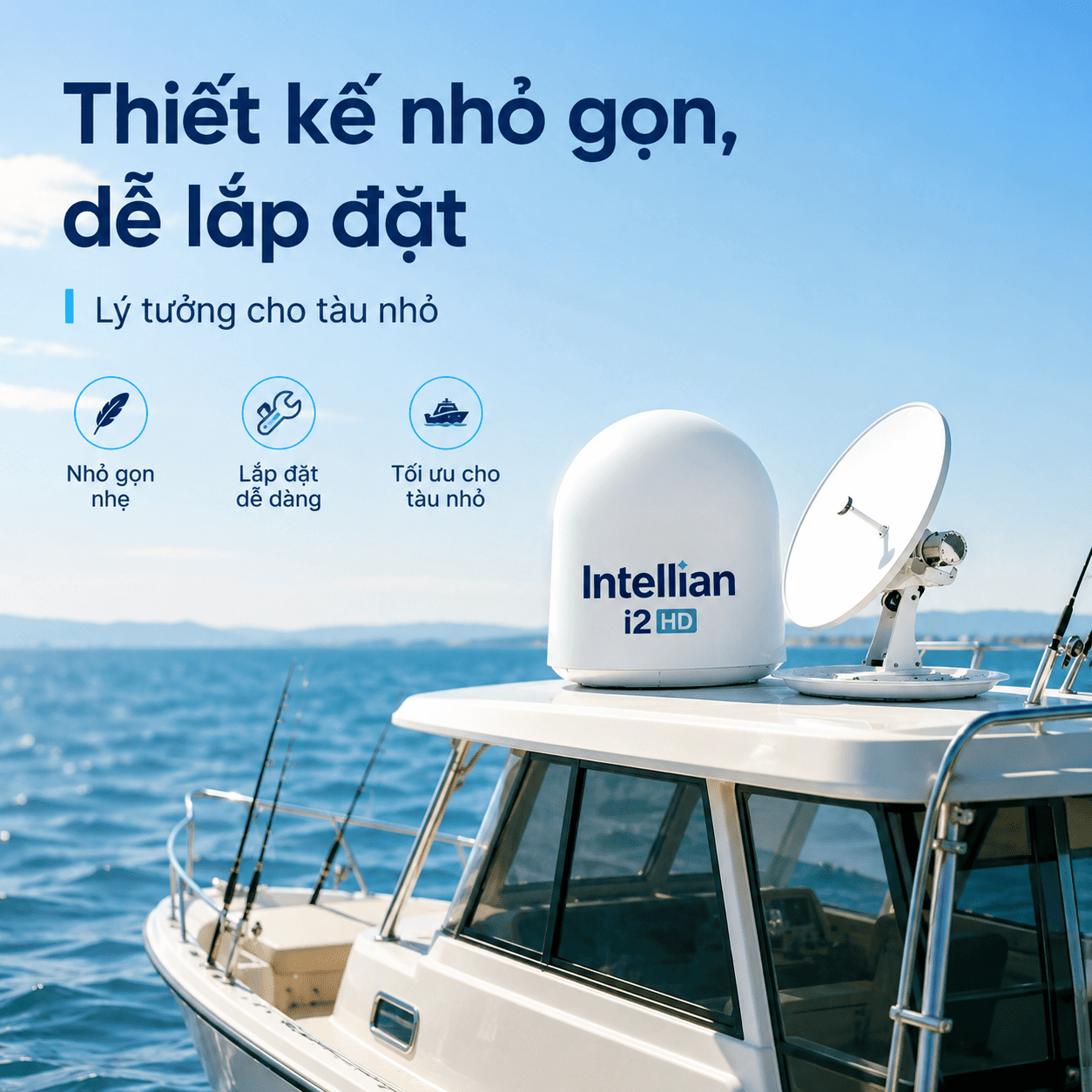

Thiết kế nhỏ gọn

Ưu điểm đầu tiên của Intellian i2 HD là kích thước nhỏ. Chảo 33 cm đáp ứng nhu cầu truyền hình vệ tinh trên nhiều loại tàu nhỏ.

Radome có đường kính khoảng 37 cm và chiều cao khoảng 38 cm. Thiết kế này giúp thiết bị dễ bố trí tại khu vực có diện tích hạn chế.

Trọng lượng thấp

Phần ăng-ten có trọng lượng khoảng 4,5 kg. Mức trọng lượng này thuận tiện hơn khi vận chuyển và lắp đặt trên tàu cỡ nhỏ.

Dù có trọng lượng thấp, thiết bị vẫn phải được cố định trên bề mặt chắc chắn. Giá đỡ và bulông cần phù hợp với môi trường hàng hải.

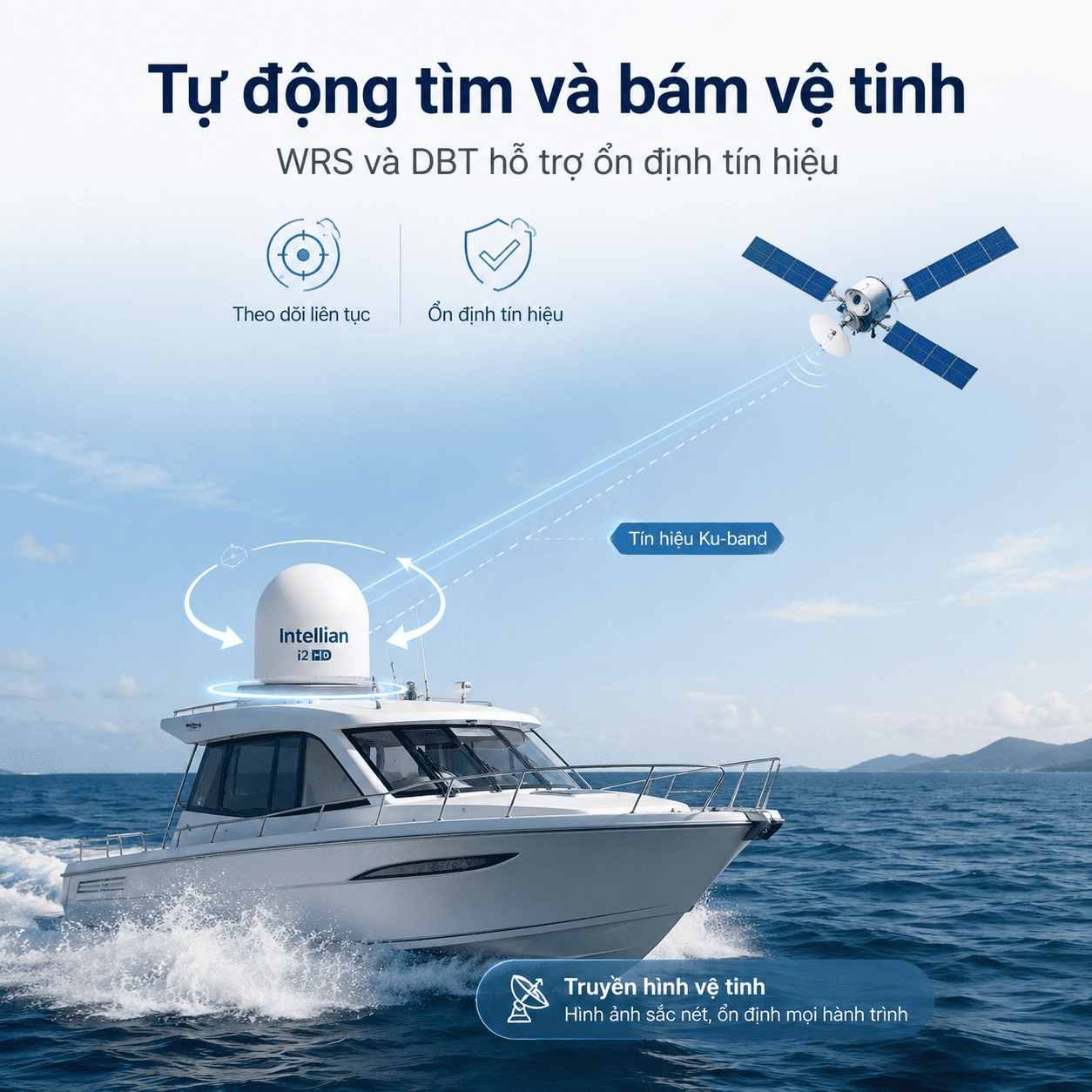

Công nghệ WRS hỗ trợ tìm tín hiệu nhanh

Công nghệ WRS hỗ trợ hệ thống tìm kiếm vệ tinh nhanh hơn. Khi tín hiệu bị che khuất tạm thời, thiết bị có thể tìm và khóa lại vệ tinh sau khi đường truyền được khôi phục.

Người dùng không cần căn chỉnh chảo thủ công sau mỗi lần tàu đổi hướng. Hệ thống thực hiện quá trình theo dõi tự động.

Công nghệ DBT duy trì hướng thu

Công nghệ DBT giúp chảo duy trì hướng thu khi tàu lắc hoặc chúi. Tốc độ phản hồi chuyển động được cung cấp ở mức khoảng 60° mỗi giây.

Hệ thống phù hợp với độ lắc ngang khoảng ±25° và độ chúi khoảng ±15°. Khả năng thực tế còn phụ thuộc điều kiện biển và vị trí lắp đặt.

Phạm vi theo dõi rộng

Intellian i2 HD có góc ngẩng từ 10° đến 80°. Phạm vi phương vị được cung cấp ở mức khoảng 680°.

Các thông số này hỗ trợ việc theo dõi vệ tinh khi tàu liên tục thay đổi hướng. Cấu hình phải được thiết lập đúng với vệ tinh và khu vực hoạt động.

Hỗ trợ truyền hình SD và HD

Hệ thống có thể tiếp nhận tín hiệu truyền hình Ku-band SD và HD trong cấu hình tương thích. Nội dung HD phụ thuộc vệ tinh, đầu thu, LNB và nhà cung cấp dịch vụ.

Việc ghi “HD” không có nghĩa mọi kênh đều tự động hiển thị ở độ phân giải cao. Nguồn phát và gói thuê bao phải cung cấp nội dung HD.

Hai đầu ra RF

Hai đầu ra RF giúp hệ thống thuận tiện hơn với tàu có hai đầu thu. Mỗi đầu thu có thể được kết nối với một tivi hoặc khu vực sinh hoạt.

Khi cần mở rộng thêm, kỹ thuật viên phải lựa chọn thiết bị phân phối tín hiệu phù hợp. Không nên tự chia tín hiệu bằng phụ kiện không tương thích.

Lắp đặt bằng một cáp

Một cáp đồng trục được sử dụng giữa ăng-ten và ACU. Cáp vừa truyền tín hiệu vừa cấp nguồn cho cụm ngoài trời.

Cấu trúc này giúp giảm số lượng dây và đơn giản hóa việc thi công. Chất lượng cáp vẫn ảnh hưởng trực tiếp đến khả năng hoạt động của hệ thống.

Khả năng chống nước IPX6

Cụm ăng-ten đạt chuẩn chống nước IPX6 theo thông tin được cung cấp. Thiết bị được thiết kế để chịu nước bắn và điều kiện ngoài trời trên tàu.

Chuẩn IPX6 không có nghĩa thiết bị có thể ngâm nước. Radome và các đầu nối vẫn cần được lắp đặt đúng hướng dẫn.

Dải nhiệt độ hoạt động rộng

Intellian i2 HD có thể hoạt động trong khoảng nhiệt độ từ -25°C đến +55°C. Dải nhiệt này phù hợp với nhiều điều kiện khai thác hàng hải.

ACU và đầu thu cần được đặt tại khu vực thông thoáng, tránh nhiệt độ quá cao hoặc nước tác động trực tiếp.

Vì sao nên chọn Intellian i2 HD?

Phù hợp với tàu có không gian hạn chế

Intellian i2 HD cung cấp khả năng theo dõi vệ tinh trong một thiết kế nhỏ và nhẹ. Đây là lợi thế đối với tàu không đủ diện tích để lắp radome lớn.

Kích thước gọn cũng giúp việc bố trí chung với các thiết bị hàng hải khác thuận tiện hơn. Vị trí lắp vẫn phải tránh vùng che khuất tín hiệu.

Tự động theo dõi trong hành trình

Hệ thống liên tục điều chỉnh hướng chảo khi tàu di chuyển. Người dùng không cần thao tác căn chỉnh thủ công trong quá trình vận hành thông thường.

WRS và DBT hỗ trợ tìm kiếm và duy trì tín hiệu. Điều này giúp cải thiện trải nghiệm xem truyền hình trên biển.

Hỗ trợ nhiều dịch vụ Ku-band tương thích

Intellian i2 HD có thể sử dụng với các dịch vụ truyền hình Ku-band tương thích tại từng khu vực. Chủ tàu có thể lựa chọn cấu hình dựa trên tuyến hoạt động.

LNB, đầu thu và phân cực phải phù hợp với nhà cung cấp. Phần cứng không tự động tương thích với mọi dịch vụ trên thế giới.

Lắp đặt gọn bằng một cáp

Cách đi một cáp giữa radome và ACU giúp giảm độ phức tạp khi thi công. Số lượng tuyến dây trên tàu được hạn chế.

Điều này đặc biệt hữu ích với tàu nhỏ, nơi không gian đi dây thường bị giới hạn.

Hỗ trợ hai đầu thu

Hai đầu ra RF phù hợp với tàu cần truyền hình tại hai khu vực. Chủ tàu có thể bố trí đầu thu tại cabin và khu vực sinh hoạt.

Cấu hình thực tế cần được kỹ thuật viên kiểm tra để bảo đảm khả năng lựa chọn kênh theo nhu cầu.

Dễ theo dõi trạng thái qua ACU

Màn hình trên ACU giúp người dùng kiểm tra tình trạng hoạt động và thực hiện thiết lập cơ bản. Sau khi cấu hình, hệ thống tự theo dõi vệ tinh.

Thiết bị điều khiển cần được lắp ở vị trí dễ quan sát và được bảo vệ khỏi nước.

Lưu ý khi chọn mua và lắp đặt Intellian i2 HD

Kiểm tra vùng phủ vệ tinh

Trước khi mua, chủ tàu cần xác định khu vực hoạt động chính. Không phải mọi vệ tinh Ku-band đều phủ sóng toàn bộ tuyến hành trình.

Khi tàu ra ngoài vùng phủ, hệ thống không thể tiếp nhận chương trình dù phần cứng vẫn hoạt động bình thường.

Lựa chọn đúng LNB

LNB và kiểu phân cực phải phù hợp với dịch vụ truyền hình. Sử dụng sai LNB có thể khiến hệ thống không nhận được tín hiệu mong muốn.

Khách hàng nên cung cấp tên nhà cung cấp dịch vụ và khu vực sử dụng cho đơn vị kỹ thuật trước khi đặt hàng.

Kiểm tra đầu thu và thuê bao

Đầu thu phải tương thích với vệ tinh và nhà cung cấp truyền hình. Thuê bao cần còn hiệu lực để giải mã các kênh trả phí.

Ăng-ten không bao gồm mặc định mọi đầu thu hoặc gói thuê bao. Thành phần thực tế phụ thuộc bộ sản phẩm được đặt hàng.

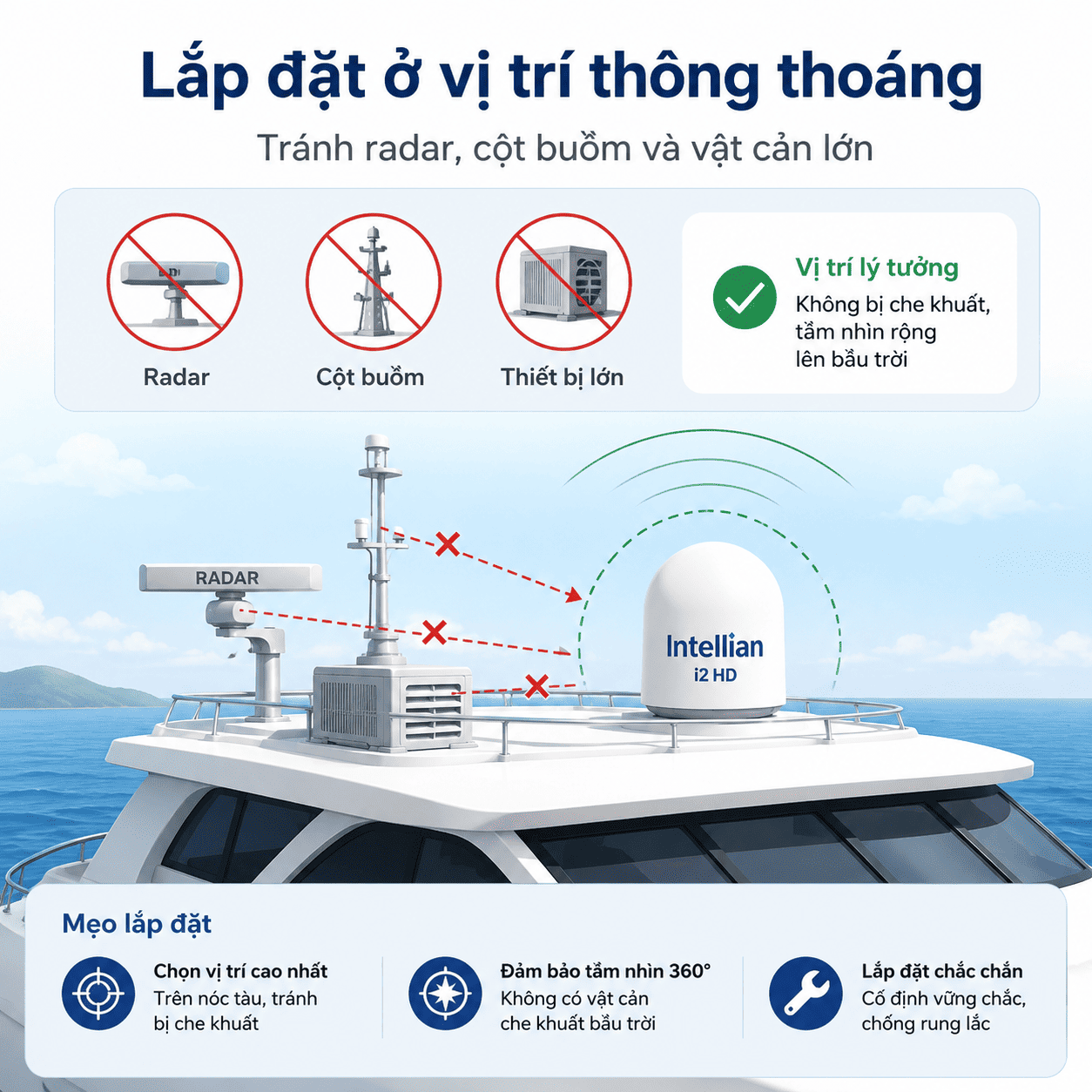

Khảo sát vị trí lắp radome

Radome cần được đặt tại vị trí có tầm nhìn thông thoáng lên bầu trời. Radar, cột buồm, ống khói hoặc thiết bị lớn có thể tạo vùng che khuất.

Kỹ thuật viên nên khảo sát toàn bộ phạm vi xoay của tàu. Vị trí chỉ thông thoáng ở một hướng có thể vẫn gây mất tín hiệu khi tàu đổi hướng.

Tránh lắp quá gần radar

Radome không nên được đặt quá gần radar hoặc thiết bị phát công suất cao. Khoảng cách và vị trí lắp cần tuân thủ hướng dẫn kỹ thuật.

Bố trí không phù hợp có thể gây nhiễu hoặc ảnh hưởng đến hoạt động của cả hai hệ thống.

Sử dụng cáp đồng trục phù hợp

Cáp RF1 vừa truyền tín hiệu vừa cấp nguồn cho ăng-ten. Chất lượng và chiều dài cáp ảnh hưởng trực tiếp đến hoạt động của hệ thống.

Không nên sử dụng cáp bị gập, vào nước hoặc có đầu nối ăn mòn. Các đầu nối ngoài trời cần được bảo vệ đúng cách.

Chuẩn bị nguồn điện ổn định

ACU sử dụng nguồn 9–30 VDC. Hệ thống điện trên tàu phải cung cấp nguồn ổn định và có thiết bị bảo vệ phù hợp.

Nguồn chập chờn có thể làm hệ thống khởi động lại hoặc mất khả năng theo dõi vệ tinh.

Kiểm tra bề mặt lắp đặt

Dù phần ăng-ten chỉ nặng khoảng 4,5 kg, bề mặt lắp vẫn phải đủ cứng và ổn định. Rung động hoặc biến dạng của vị trí đặt radome có thể ảnh hưởng đến hiệu suất theo dõi.

Bu lông và phụ kiện lắp đặt cần phù hợp với vật liệu của tàu. Các vị trí khoan phải được xử lý chống thấm.

Không nhầm với hệ thống Internet VSAT

Intellian i2 HD là hệ thống thu truyền hình vệ tinh. Thiết bị không cung cấp Internet cho điện thoại, máy tính hoặc mạng Wi-Fi trên tàu.

Tàu cần Internet phải lắp thêm một hệ thống dữ liệu vệ tinh hoặc giải pháp kết nối khác.

Kết luận về Intellian i2 HD

Intellian i2 HD là hệ thống ăng-ten truyền hình vệ tinh Ku-band phù hợp với tàu nhỏ, du thuyền và phương tiện có diện tích lắp đặt hạn chế. Sản phẩm sử dụng chảo 33 cm, radome 37 cm và có trọng lượng phần ăng-ten khoảng 4,5 kg.

Công nghệ WRS và DBT hỗ trợ hệ thống tự động tìm kiếm, khóa và theo dõi vệ tinh khi tàu di chuyển. Hai đầu ra RF cũng tạo điều kiện kết nối với hai đầu thu trong cấu hình phù hợp.

Cách lắp đặt bằng một cáp giúp hệ thống gọn và giảm số lượng dây cần thi công. Tuy nhiên, người dùng cần kiểm tra vùng phủ, LNB, đầu thu, thuê bao và vị trí đặt radome trước khi lắp đặt.

Khách hàng có thể tham khảo sản phẩm tại DIENTHOAIVETINH và VETINHNET. Hotline hỗ trợ: 0386.001.001 hoặc 0974.051.444.

FAQ – Câu hỏi thường gặp

Intellian i2 HD sử dụng chảo kích thước bao nhiêu?

Thiết bị sử dụng chảo phản xạ đường kính 33 cm. Radome có đường kính khoảng 37 cm và chiều cao khoảng 38 cm.

Intellian i2 HD có hoạt động khi tàu đang di chuyển không?

Có. Hệ thống tự động theo dõi vệ tinh và bù chuyển động của tàu khi phương tiện đang hành trình.

Tín hiệu có thể bị gián đoạn nếu vệ tinh bị vật cản che hoàn toàn.

Thiết bị có xem được truyền hình HD không?

Có thể. Hệ thống hỗ trợ tín hiệu HD trong cấu hình tương thích.

Khả năng xem nội dung HD phụ thuộc vệ tinh, LNB, đầu thu và nhà cung cấp dịch vụ.

Hệ thống có kết nối được nhiều tivi không?

Intellian i2 HD có hai đầu ra RF. Hệ thống có thể hỗ trợ hai đầu thu phù hợp trong cấu hình tiêu chuẩn.

Mỗi tivi thường cần đầu thu riêng. Nhu cầu nhiều đầu thu hơn cần thiết bị phân phối bổ sung.

Intellian i2 HD có cung cấp Internet không?

Không. Đây là hệ thống thu truyền hình vệ tinh Ku-band.

Sản phẩm không phải hệ thống Internet VSAT và không tạo kết nối Wi-Fi cho người dùng.

Trọng lượng phần ăng-ten là bao nhiêu?

Trọng lượng phần ăng-ten được cung cấp ở mức khoảng 4,5 kg.

Bề mặt lắp đặt vẫn phải được kiểm tra độ cứng và khả năng chịu rung.

Hệ thống dùng bao nhiêu cáp giữa ăng-ten và ACU?

Hệ thống sử dụng một cáp đồng trục giữa cụm ăng-ten và bộ điều khiển ACU.

Cáp vừa truyền tín hiệu vừa cấp nguồn cho phần ăng-ten ngoài trời.

Thiết bị có chống nước không?

Cụm ăng-ten đạt chuẩn IPX6 theo thông tin được cung cấp.

Thiết bị chịu được nước bắn nhưng không được thiết kế để ngâm nước.

Intellian i2 HD hoạt động trong khoảng nhiệt độ nào?

Dải nhiệt độ hoạt động được cung cấp từ -25°C đến +55°C.

Nguồn điện của ACU là bao nhiêu?

Bộ điều khiển ACU sử dụng nguồn từ 9 đến 30 VDC.

Công suất tiêu thụ điển hình khoảng 30 W và tối đa khoảng 50 W.

Cần kiểm tra gì trước khi lắp đặt?

Người dùng cần kiểm tra vùng phủ vệ tinh, loại LNB, đầu thu, thuê bao, vị trí đặt radome, nguồn điện và cáp đồng trục.

Khu vực lắp phải tránh radar, cột buồm và các vật cản lớn.
