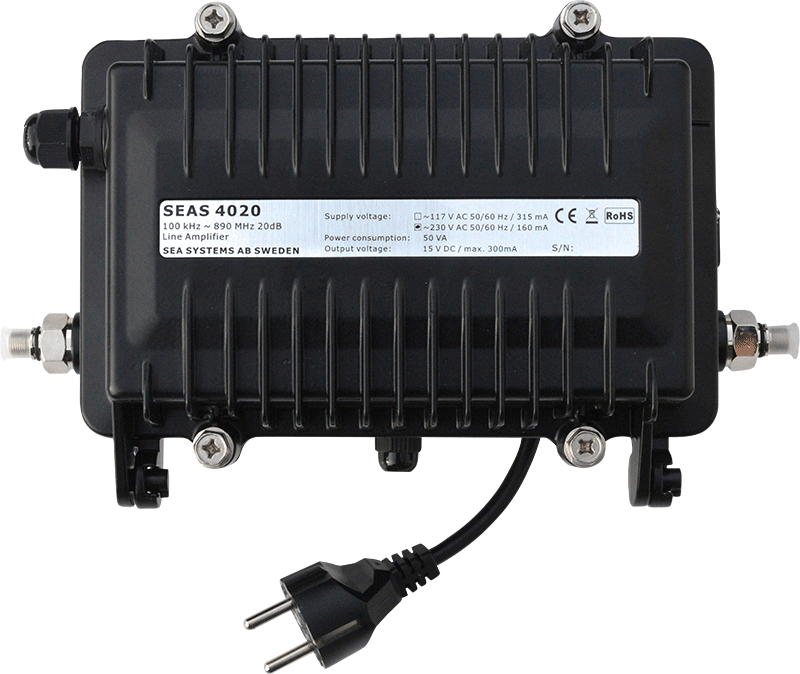

Bộ Khuếch Đại SEAS 4020 Cho Hệ Thống TV, AM, FM Và DAB+ Hàng Hải

Bộ khuếch đại SEAS 4020 là bộ khuếch đại đường truyền dành cho hệ thống TV và radio trên tàu biển. Thiết bị hỗ trợ phân phối tín hiệu đến hệ thống có tối đa 16 điểm sử dụng.

Sản phẩm có mức khuếch đại danh định đến +20 dB ở dải tần cao. Thiết bị giúp bù suy hao do cáp, bộ chia và nhiều điểm đầu ra gây ra.

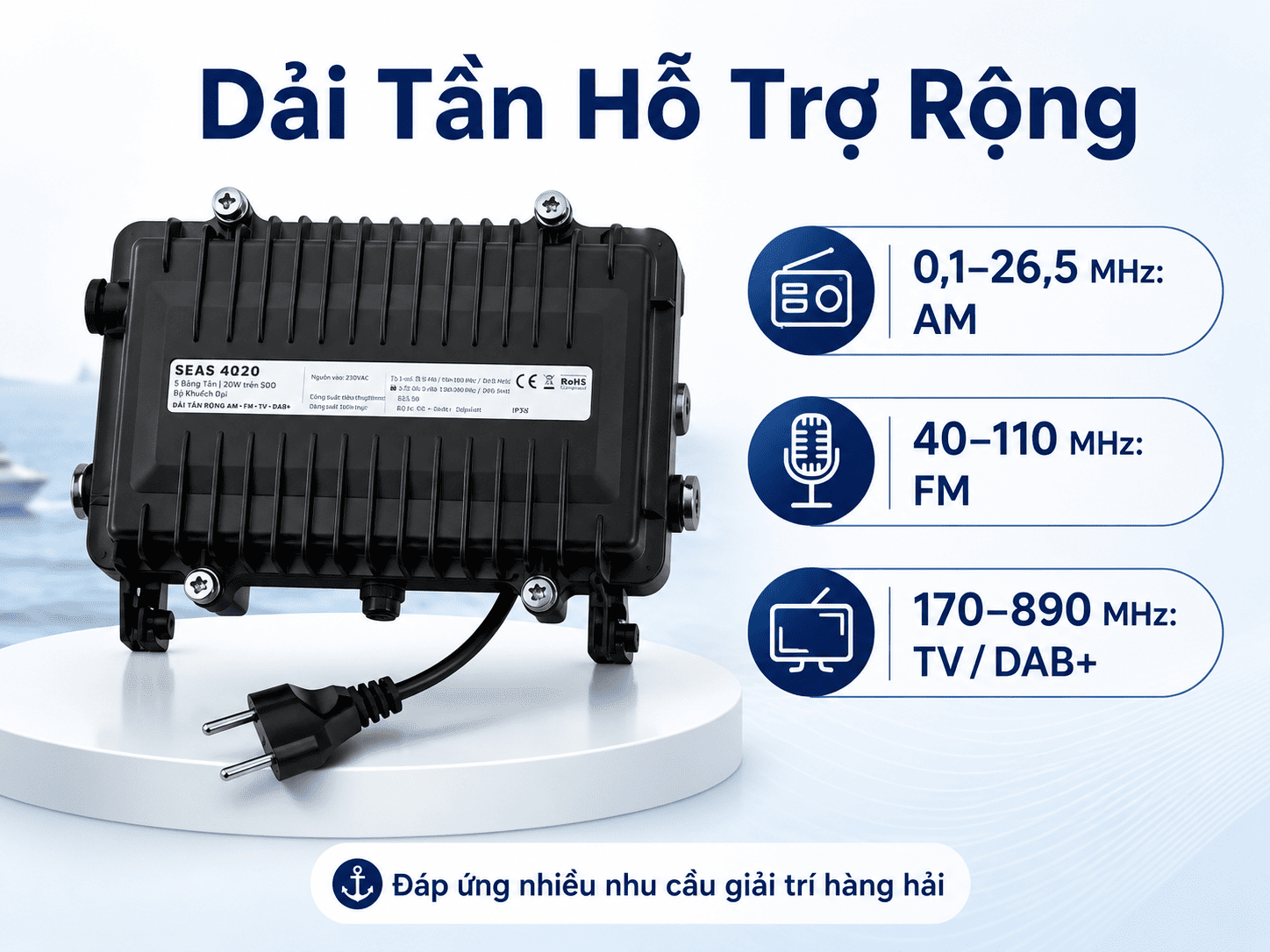

SEAS 4020 hoạt động trong các dải 0,1–26,5 MHz và 40–890 MHz. Phạm vi này đáp ứng nhiều dịch vụ AM, FM, DAB+ và truyền hình mặt đất.

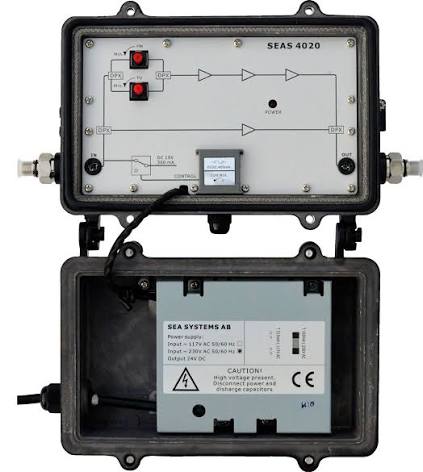

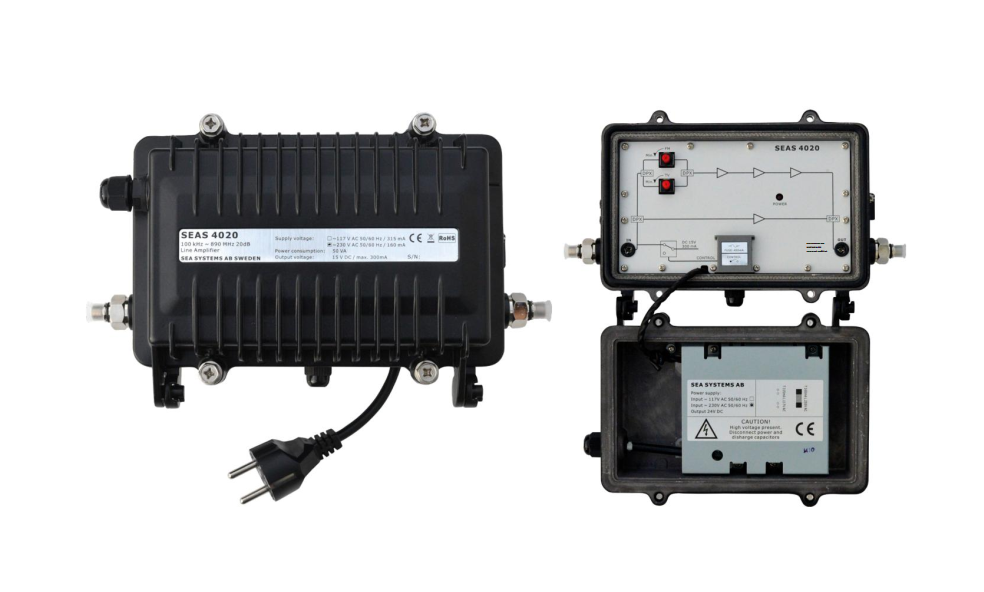

Thiết bị có vỏ nhôm đúc sơn đen. Cấp bảo vệ IP54 phù hợp với môi trường hàng hải khi được lắp đúng kỹ thuật.

SEAS 4020 còn được trang bị bảo vệ ESD và chống xung điện. Đây là đặc điểm hữu ích trên tàu có hệ thống điện phức tạp.

Sản phẩm không phải anten thu sóng. Thiết bị cũng không tạo Wi-Fi hoặc cung cấp dịch vụ truyền hình. Vai trò chính là khuếch đại tín hiệu trên đường phân phối.

Bộ Khuếch Đại SEAS 4020 Dùng Cho Thiết Bị Nào?

Bộ khuếch đại SEAS 4020 dùng cho thiết bị nào là thông tin cần kiểm tra trước khi lắp đặt.

SEAS 4020 không dành riêng cho một mẫu TV hoặc radio. Thiết bị được lắp trong hệ thống phân phối tín hiệu hàng hải.

Bộ khuếch đại thường nằm sau anten và trước mạng chia tín hiệu. Khả năng tương thích phụ thuộc dải tần, đầu nối và thiết kế toàn hệ thống.

Dùng Với Anten TV Hàng Hải

SEAS 4020 có thể dùng trong hệ thống anten truyền hình hàng hải tương thích. Tín hiệu từ anten được đưa vào bộ khuếch đại.

Thiết bị sau đó bù một phần suy hao đường truyền. Tín hiệu tiếp tục được phân phối đến các TV hoặc ổ cắm anten.

SEAS 4020 hỗ trợ dải 170–890 MHz với mức khuếch đại tối thiểu 20 dB. Dải này phù hợp với nhiều hệ thống truyền hình mặt đất.

Dùng Với Anten AM Hàng Hải

Thiết bị hỗ trợ dải tần thấp từ 0,1–26,5 MHz. Mức khuếch đại tối thiểu tại dải này là 12 dB.

Cấu hình này có thể phục vụ hệ thống radio AM tương thích. Kỹ thuật viên cần kiểm tra dải hoạt động thực tế của anten.

Không nên chỉ dựa vào tên AM để xác định khả năng tương thích. Sơ đồ kết nối và đầu nối cũng phải phù hợp.

Dùng Với Anten FM Hàng Hải

SEAS 4020 hỗ trợ dải 40–110 MHz. Mức khuếch đại tối thiểu tại dải này là 18 dB.

Thiết bị còn có chức năng điều chỉnh suy hao thủ công. Phạm vi điều chỉnh là 0–20 dB.

Khả năng này giúp kỹ thuật viên cân bằng tín hiệu FM. Nó cũng hạn chế mức tín hiệu quá cao tại đầu ra.

Dùng Với Hệ Thống DAB+

DAB+ hoạt động trong phần dải tần được SEAS 4020 hỗ trợ. Vì vậy, thiết bị có thể được sử dụng trong hệ thống radio số tương thích.

Khả năng thu DAB+ vẫn phụ thuộc anten và vùng phủ sóng. Bộ khuếch đại không tự tạo tín hiệu radio số.

Kỹ thuật viên nên đo tín hiệu trước khi lắp. Khuếch đại quá mức có thể làm hệ thống hoạt động không ổn định.

Dùng Với Anten SEAS Tương Thích

SEAS 4020 phù hợp với hệ thống sử dụng anten hàng hải SEAS. Thiết bị cũng có thể dùng với anten khác khi thông số phù hợp.

Người lắp đặt cần kiểm tra:

• Dải tần của anten.
• Mức tín hiệu đầu vào.
• Loại đầu nối.
• Số lượng bộ chia.
• Chiều dài từng tuyến cáp.
• Số điểm sử dụng.
• Nguồn cấp của anten chủ động.

Không phải mọi anten SEAS đều cần bộ khuếch đại. Việc lựa chọn phụ thuộc sơ đồ thực tế.

Dùng Với Bộ Chia Tín Hiệu

SEAS 4020 có thể được lắp trước hệ thống splitter hoặc tap-off. Những thiết bị này chia tín hiệu đến nhiều nhánh.

Mỗi lần chia đều có thể gây suy hao. Bộ khuếch đại giúp bù lại một phần mức suy hao đó.

Hệ thống được thiết kế cho tối đa 16 điểm sử dụng. Con số thực tế còn phụ thuộc chiều dài cáp và mức tín hiệu đầu vào.

Dùng Với Tối Đa 16 TV Hoặc Ổ Cắm Anten

SEAS 4020 được công bố cho hệ thống có tối đa 16 outlets. Outlet có thể là điểm kết nối TV hoặc radio.

Điều này không có nghĩa thiết bị có sẵn 16 cổng ra riêng. Hệ thống vẫn cần bộ chia hoặc tap-off phù hợp.

Số điểm sử dụng phải được tính toán trước. Kỹ thuật viên cần bảo đảm tín hiệu tại điểm xa nhất vẫn đạt yêu cầu.

Dùng Khi Thay Anten Chủ Động Khác

SEAS 4020 có chức năng DC blocking tại đầu ra. Tính năng này hỗ trợ một số trường hợp thay anten chủ động của thương hiệu khác.

Khả năng chặn DC được công bố ở mức tối đa 30 VDC và 500 mA. Việc thay thế vẫn cần được kiểm tra theo sơ đồ nguồn.

Không nên tự đấu anten chủ động khi chưa xác định chiều cấp nguồn. Đấu sai có thể gây hỏng anten hoặc bộ khuếch đại.

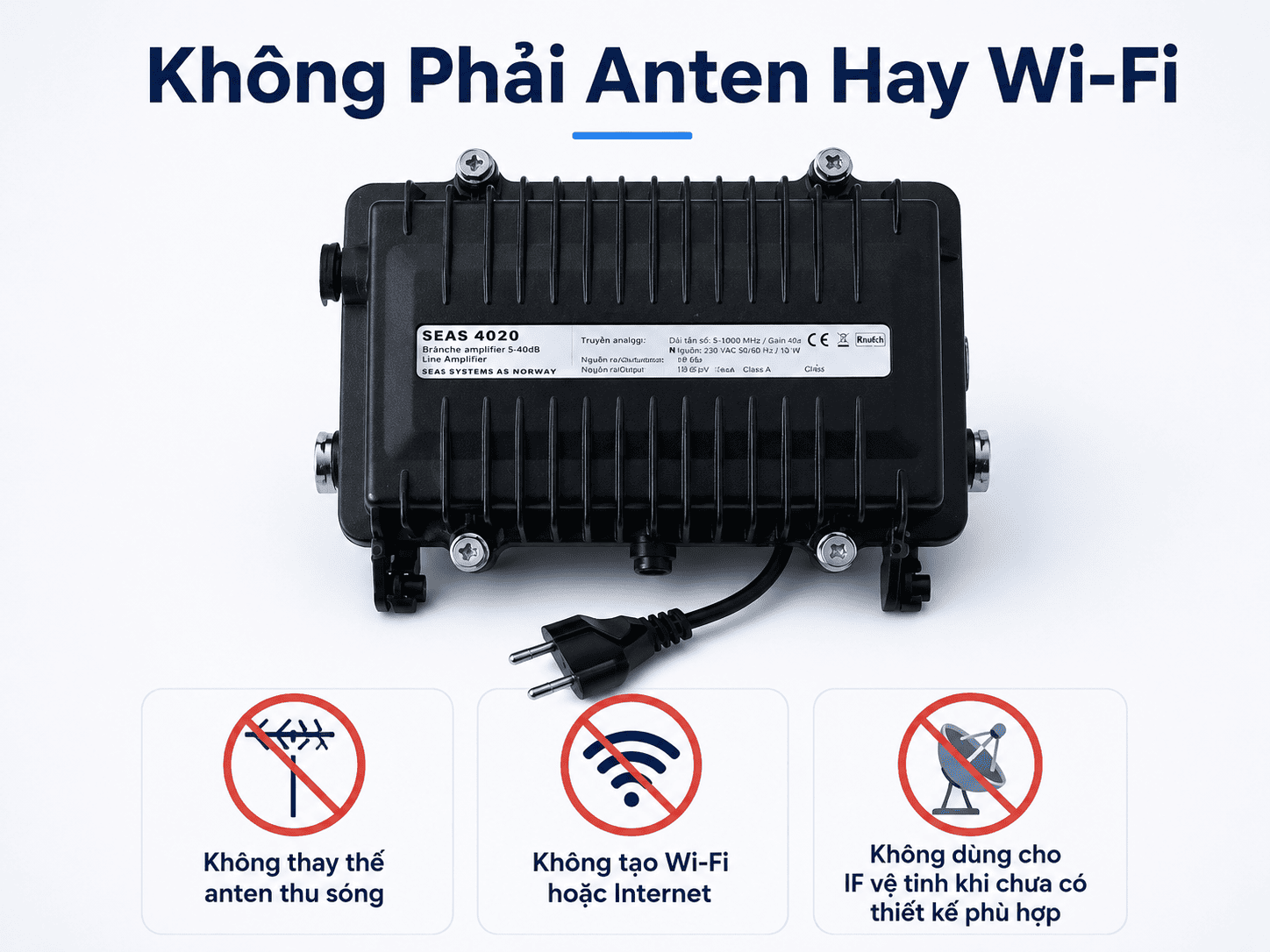

Không Dùng Thay Anten

SEAS 4020 không có bộ phận thu sóng. Thiết bị không thể hoạt động độc lập khi thiếu anten.

Hệ thống vẫn cần anten phù hợp cho TV, AM, FM hoặc DAB+. Chất lượng thu ban đầu quyết định hiệu quả khuếch đại.

Không Dùng Thay Bộ Phát Wi-Fi

Thiết bị không có chức năng mạng. Sản phẩm không tạo Wi-Fi, Ethernet hoặc Internet.

SEAS 4020 cũng không kết nối với modem vệ tinh. Đây là bộ khuếch đại RF cho hệ thống giải trí hàng hải.

Không Dùng Cho Hệ Thống Truyền Hình Vệ Tinh Khi Chưa Có Thiết Kế Phù Hợp

SEAS 4020 không phải bộ khuếch đại IF vệ tinh chuyên dụng. Người dùng không nên lắp vào tuyến vệ tinh chỉ dựa trên mức gain.

Hệ thống vệ tinh có yêu cầu riêng về tần số và cấp nguồn LNB. Cần sử dụng thiết bị đúng kiến trúc.

Bộ Khuếch Đại SEAS 4020 Phù Hợp Với Ai?

Chủ Du Thuyền

SEAS 4020 phù hợp với du thuyền có nhiều TV hoặc radio. Các điểm sử dụng có thể nằm tại cabin và phòng khách.

Thiết bị giúp bù suy hao trên các tuyến cáp dài. Hệ thống giải trí nhờ đó dễ cân chỉnh hơn.

Tàu Khách Và Tàu Du Lịch

Tàu khách thường có nhiều phòng và khu vực sinh hoạt. Số lượng điểm xem TV có thể lớn.

Bộ khuếch đại hỗ trợ hệ thống có tối đa 16 outlets. Nhiều thiết bị có thể được kết hợp cho hệ thống lớn hơn.

Việc mở rộng cần được tính toán bởi đơn vị thiết kế. Không nên nối nhiều bộ khuếch đại liên tiếp tùy ý.

Tàu Thương Mại

SEAS 4020 phù hợp với hệ thống giải trí của thuyền viên. Thiết bị hỗ trợ TV và radio trong các chuyến đi dài.

Vỏ nhôm đúc và IP54 phù hợp với môi trường hàng hải. Thiết bị vẫn cần được lắp tại vị trí được bảo vệ.

Tàu Dịch Vụ Và Tàu Ngoài Khơi

Tàu dịch vụ thường có nhiều thiết bị điện. Hệ thống tín hiệu có thể chịu ảnh hưởng từ môi trường nguồn.

Bảo vệ ESD và Surge giúp tăng khả năng vận hành ổn định. Tuy nhiên, hệ thống vẫn cần tiếp địa đúng kỹ thuật.

Đơn Vị Lắp Đặt Điện Tử Hàng Hải

SEAS 4020 phù hợp với kỹ thuật viên thiết kế hệ thống anten. Thiết bị có thông số rõ ràng cho việc tính toán.

Mức suy hao có thể được điều chỉnh thủ công. Điều này hỗ trợ cân bằng tín hiệu giữa các nhánh.

Tàu Đang Thay Bộ Khuếch Đại Cũ

Sản phẩm có thể thay thế một số bộ khuếch đại đường truyền cũ. SEAS 4020 cũng được giới thiệu để thay các model Naval PSA30 trước đây.

Khả năng thay thế không nên xác định chỉ bằng kích thước. Nguồn điện, đầu nối và dải tần phải được kiểm tra.

Ứng Dụng Thực Tế Của Bộ Khuếch Đại SEAS 4020

Phân Phối TV Đến Nhiều Cabin

Tín hiệu từ anten được đưa vào SEAS 4020. Bộ khuếch đại sau đó cấp tín hiệu cho mạng chia.

Mỗi nhánh dẫn đến một cabin hoặc khu sinh hoạt. Kỹ thuật viên cân chỉnh để giảm chênh lệch giữa các điểm.

Phân Phối Radio Đến Khu Sinh Hoạt

Thiết bị có thể hỗ trợ hệ thống AM, FM và DAB+ tương thích. Radio được kết nối qua các outlet phù hợp.

Khả năng thu vẫn phụ thuộc vùng phủ sóng. Bộ khuếch đại không khắc phục được tình trạng mất tín hiệu hoàn toàn.

Bù Suy Hao Cáp Dài

Cáp dài làm giảm mức tín hiệu. Đầu nối và bộ chia cũng tạo thêm suy hao.

SEAS 4020 giúp tăng mức tín hiệu trước khi phân phối. Mức gain thay đổi theo từng dải tần.

Cân Chỉnh Tín Hiệu FM Và TV

Thiết bị hỗ trợ điều chỉnh suy hao 0–20 dB. Kỹ thuật viên có thể giảm gain khi tín hiệu đầu vào quá mạnh.

Việc cân chỉnh cần dùng máy đo phù hợp. Điều chỉnh bằng cảm tính có thể gây nhiễu hoặc quá tải.

Nâng Cấp Hệ Thống Giải Trí Trên Tàu

SEAS 4020 phù hợp với dự án nâng cấp hệ thống cũ. Thiết bị có thể được lắp trong tủ kỹ thuật.

Kích thước vừa phải giúp bố trí thuận tiện. Vỏ máy có kích thước khoảng 230 × 165 × 82 mm.

Ưu Điểm Nổi Bật Của Bộ Khuếch Đại SEAS 4020

Hỗ Trợ Đến 16 Điểm Sử Dụng

Thiết bị được thiết kế cho hệ thống có tối đa 16 outlets. Cấu hình phù hợp với tàu có nhiều phòng.

Số lượng điểm thực tế cần được tính theo suy hao. Không phải mọi sơ đồ 16 điểm đều có kết quả giống nhau.

Mức Khuếch Đại Đến 20 dB

SEAS 4020 không có cùng mức gain trên toàn bộ dải. Thông số công bố gồm:

• Tối thiểu 12 dB tại 0,1–26,5 MHz.
• Tối thiểu 18 dB tại 40–110 MHz.
• Tối thiểu 20 dB tại 170–890 MHz.

Cách công bố này chính xác hơn việc ghi chung “20 dB”.

Điều Chỉnh Suy Hao Thủ Công

Dải 40–110 MHz hỗ trợ điều chỉnh 0–20 dB. Dải 170–890 MHz cũng hỗ trợ mức tương tự.

Tính năng giúp kỹ thuật viên cân bằng hệ thống. Nó đặc biệt hữu ích khi tín hiệu anten thay đổi theo khu vực.

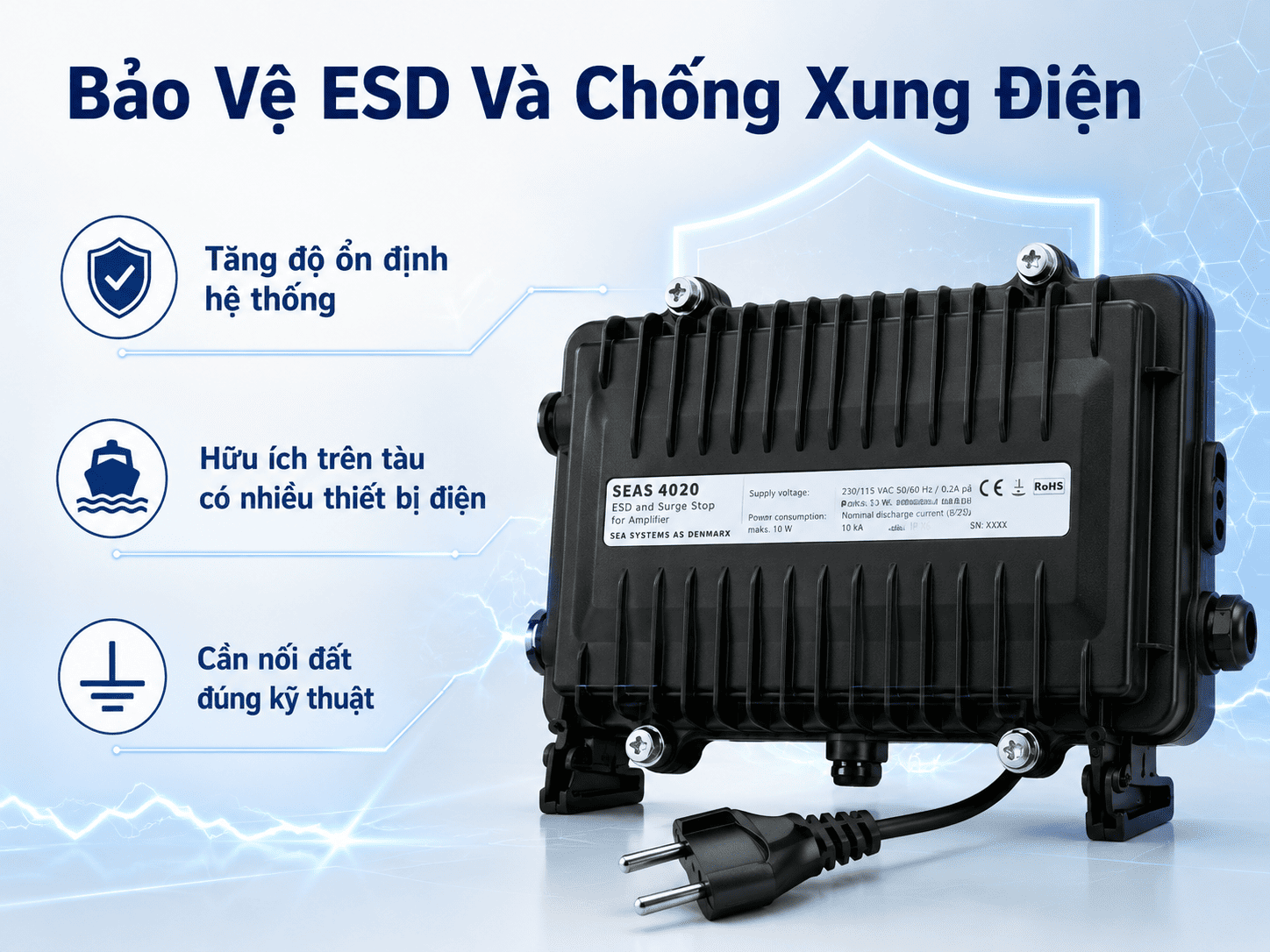

Bảo Vệ ESD Và Surge

SEAS 4020 có khả năng bảo vệ trước phóng tĩnh điện và xung điện. Đây là điểm quan trọng trong môi trường hàng hải.

Thiết bị vẫn cần tiếp địa đúng. Bảo vệ tích hợp không thay thế hệ thống chống sét của tàu.

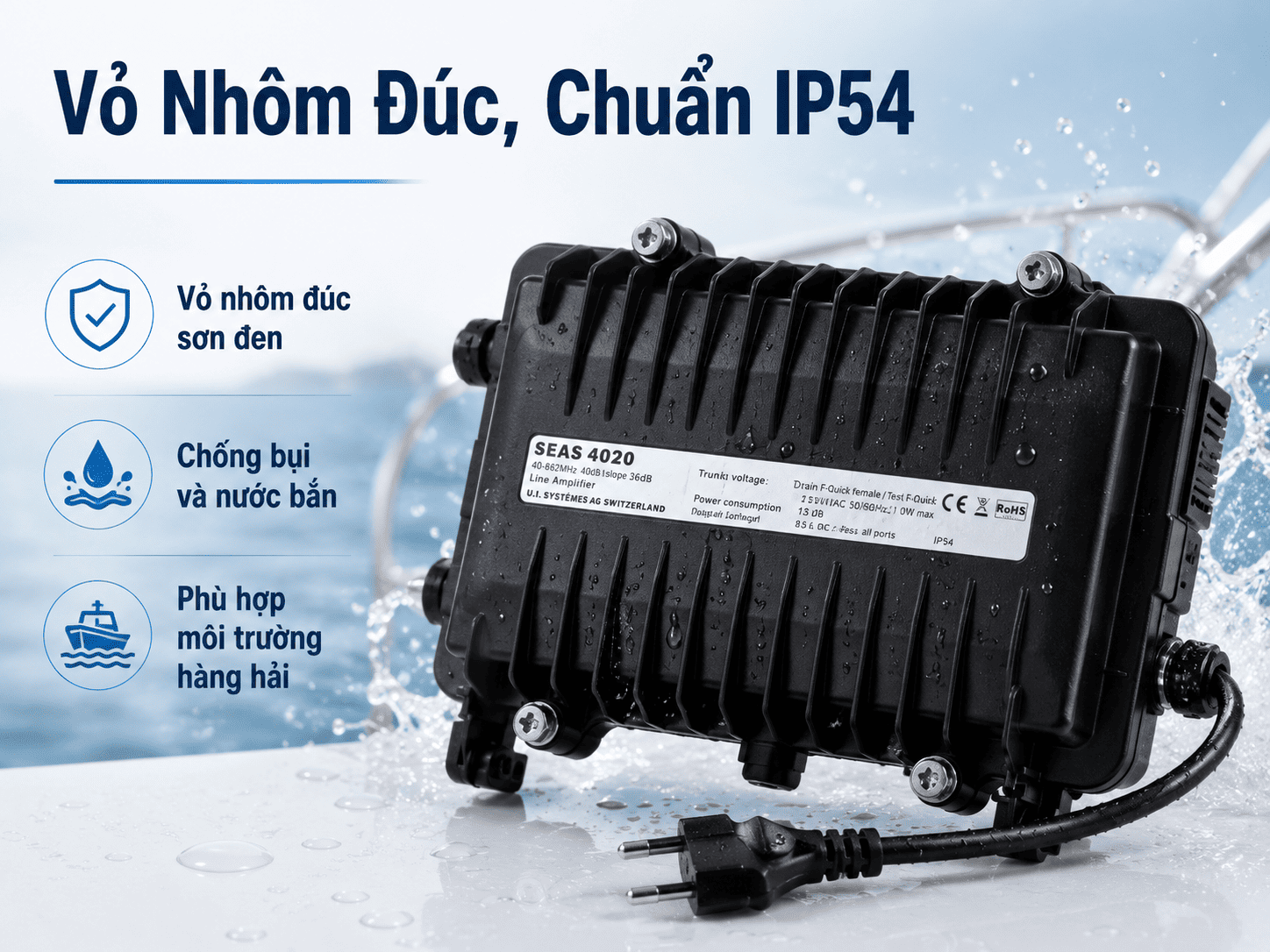

Vỏ Nhôm Đúc IP54

Vỏ máy được làm từ nhôm đúc và sơn đen. Trọng lượng thiết bị khoảng 2,5 kg.

Cấp IP54 hỗ trợ chống bụi và nước bắn ở mức phù hợp. Máy không được thiết kế để ngâm nước.

Dải Nhiệt Độ Hoạt Động Rộng

Nhiệt độ hoạt động được công bố từ -40°C đến +60°C. Điều này phù hợp với nhiều vùng khai thác.

Nhiệt độ trong tủ kỹ thuật vẫn cần được kiểm soát. Không nên lắp sát nguồn nhiệt lớn.

Lưu Ý Khi Lắp Bộ Khuếch Đại SEAS 4020

Kiểm Tra Nguồn Điện

Nguồn tiêu chuẩn là 230 VAC, 50/60 Hz. Phiên bản hoặc cấu hình 117 VAC cần được xác nhận riêng.

Không đấu điện khi chưa kiểm tra nhãn máy. Thiết bị phải được nối đất đúng quy định.

Đo Tín Hiệu Trước Và Sau Khi Khuếch Đại

Kỹ thuật viên nên đo mức tín hiệu tại đầu vào. Sau đó, cần kiểm tra điểm đầu ra xa nhất.

Gain quá cao có thể làm đầu thu quá tải. Gain quá thấp không đủ bù suy hao.

Kiểm Tra Toàn Bộ Hệ Thống Cáp

Cáp hỏng có thể gây suy hao lớn. Đầu nối lỏng cũng làm chất lượng tín hiệu giảm.

Người lắp cần kiểm tra:

• Anten.
• Cáp trục chính.
• Đầu nối.
• Splitter.
• Tap-off.
• Outlet.
• Dây nối đến TV hoặc radio.

Chọn Vị Trí Khô Và Dễ Bảo Trì

IP54 không có nghĩa thiết bị được ngâm nước. Máy nên được lắp trong tủ hoặc khoang kỹ thuật.

Vị trí cần đủ thông thoáng. Kỹ thuật viên cũng phải dễ tiếp cận nút điều chỉnh.

Vì Sao Nên Chọn Bộ Khuếch Đại SEAS 4020?

Bộ khuếch đại SEAS 4020 phù hợp với tàu cần phân phối TV và radio đến nhiều khu vực.

Thiết bị hỗ trợ đến 16 điểm sử dụng. Mức gain theo từng dải giúp bù suy hao hiệu quả hơn.

Khả năng điều chỉnh 0–20 dB hỗ trợ cân bằng tín hiệu. Kỹ thuật viên có thể điều chỉnh theo từng hệ thống.

Vỏ nhôm đúc và IP54 phù hợp với môi trường biển. Bảo vệ ESD và Surge giúp tăng độ tin cậy.

Thiết bị có thiết kế đơn giản. Hệ thống tiêu chuẩn không yêu cầu thêm phụ kiện đặc biệt.

Trước khi mua, người dùng cần kiểm tra số outlet. Dải tần và nguồn điện cũng phải phù hợp.

FAQ – Câu Hỏi Thường Gặp Về SEAS 4020

Bộ khuếch đại SEAS 4020 dùng cho thiết bị nào?

Thiết bị dùng trong hệ thống anten TV, AM, FM hoặc DAB+ hàng hải tương thích. Máy thường được lắp trước bộ chia tín hiệu.

SEAS 4020 hỗ trợ bao nhiêu điểm sử dụng?

Sản phẩm được thiết kế cho hệ thống có tối đa 16 outlets. Số lượng thực tế phụ thuộc sơ đồ cáp.

Mức khuếch đại của SEAS 4020 là bao nhiêu?

Mức gain phụ thuộc dải tần. Giá trị cao nhất được công bố là tối thiểu 20 dB tại 170–890 MHz.

SEAS 4020 có phải anten không?

Không. Đây là bộ khuếch đại đường truyền. Hệ thống vẫn cần anten thu sóng.

SEAS 4020 có tạo Wi-Fi không?

Không. Thiết bị không có chức năng Wi-Fi, mạng hoặc Internet.

Thiết bị có chống nước không?

Máy đạt IP54. Thiết bị chịu bụi và nước bắn ở mức phù hợp nhưng không được ngâm nước.

SEAS 4020 dùng nguồn điện nào?

Nguồn tiêu chuẩn là 230 VAC, 50/60 Hz. Tùy chọn 117 VAC cần được xác nhận trước.

Thiết bị có điều chỉnh gain không?

SEAS 4020 hỗ trợ điều chỉnh suy hao thủ công 0–20 dB tại các dải được công bố.

SEAS 4020 có dùng cho truyền hình vệ tinh không?

Không nên dùng khi chưa có thiết kế kỹ thuật xác nhận. Đây không phải bộ khuếch đại IF vệ tinh chuyên dụng.

Mua Bộ Khuếch Đại SEAS 4020 Ở Đâu?

Khách hàng có thể tham khảo thiết bị và phụ kiện hàng hải tại DIENTHOAIVETINH và VETINHNET.

Trước khi đặt hàng, khách hàng nên cung cấp sơ đồ anten. Số lượng outlet và chiều dài cáp cũng cần được xác nhận.
