TRACVISION TV6 DIRECTV LATIN AMERICA: ĂNG-TEN TRUYỀN HÌNH VỆ TINH HÀNG HẢI KU-BAND 60 CM

Giới thiệu sản phẩm

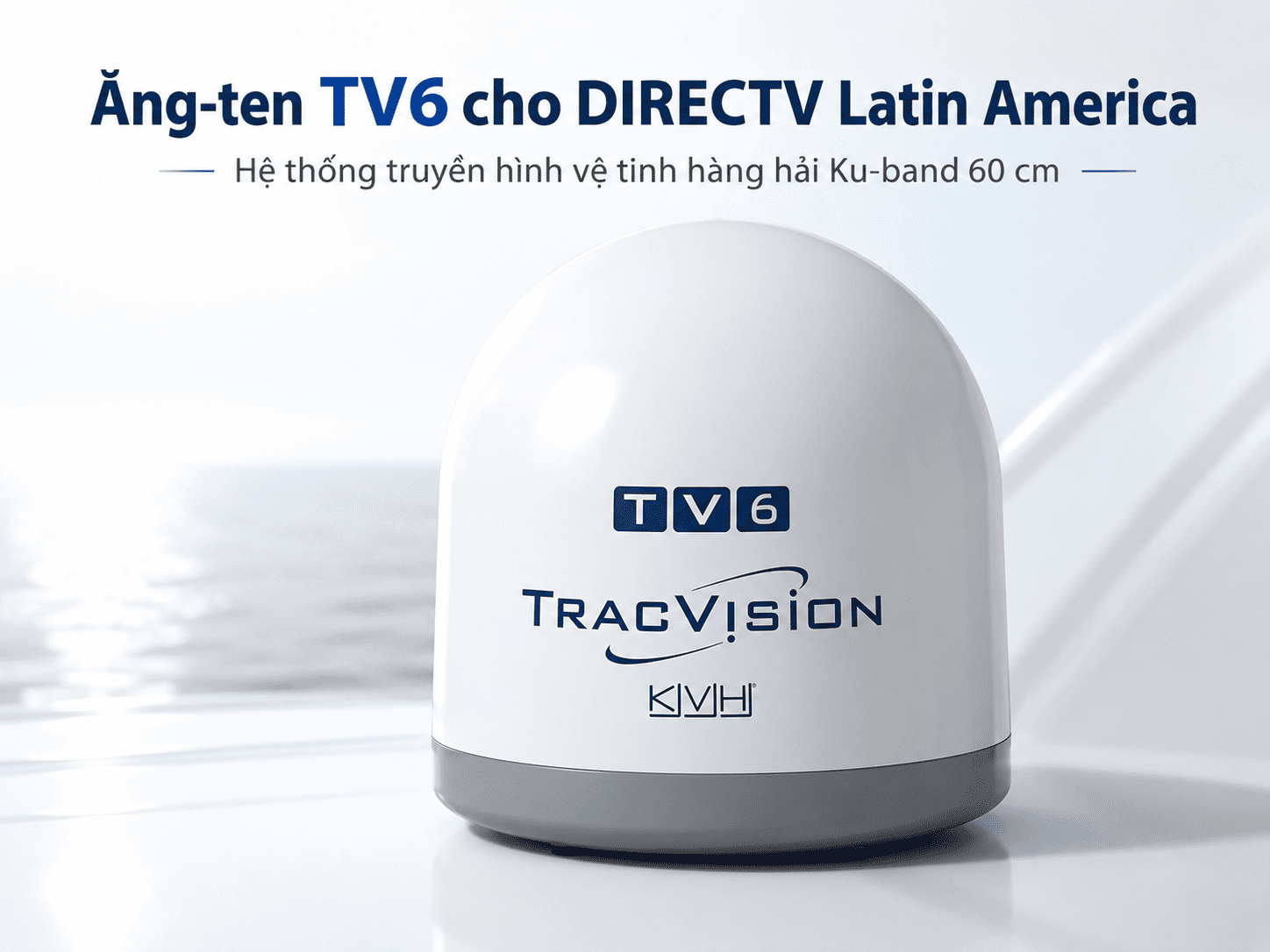

TracVision TV6 DIRECTV Latin America là hệ thống ăng-ten truyền hình vệ tinh hàng hải của KVH. Thiết bị sử dụng chảo phản xạ Ku-band đường kính 60 cm, hỗ trợ duy trì tín hiệu khi tàu neo đậu hoặc đang di chuyển.

Cấu hình này sử dụng LNB tròn dành cho dịch vụ DIRECTV Latin America. Người dùng cần chuẩn bị đầu thu và thuê bao truyền hình đang hoạt động tại khu vực được hỗ trợ.

Dịch vụ truyền hình không đi kèm mặc định với phần cứng ăng-ten. Nội dung kênh, số lượng chương trình và điều kiện sử dụng phụ thuộc vào gói thuê bao DIRECTV Latin America.

TracVision TV6 tích hợp bộ điều khiển TV-Hub B đặt dưới boong. TV-Hub B cung cấp giao diện quản lý qua trình duyệt, kết nối Ethernet và mạng Wi-Fi nội bộ để người dùng kiểm tra trạng thái hệ thống.

Công nghệ ổn định quán tính giúp ăng-ten bù chuyển động khi tàu lắc, nghiêng hoặc thay đổi hướng. Thuật toán tìm kiếm hỗ trợ hệ thống khóa lại tín hiệu sau khi đường truyền bị che khuất tạm thời.

Công nghệ RingFire được thiết kế để nâng cao hiệu suất thu tín hiệu trong vùng phủ phù hợp. Khả năng thu thực tế vẫn phụ thuộc vệ tinh, vị trí tàu, điều kiện thời tiết và vật cản xung quanh.

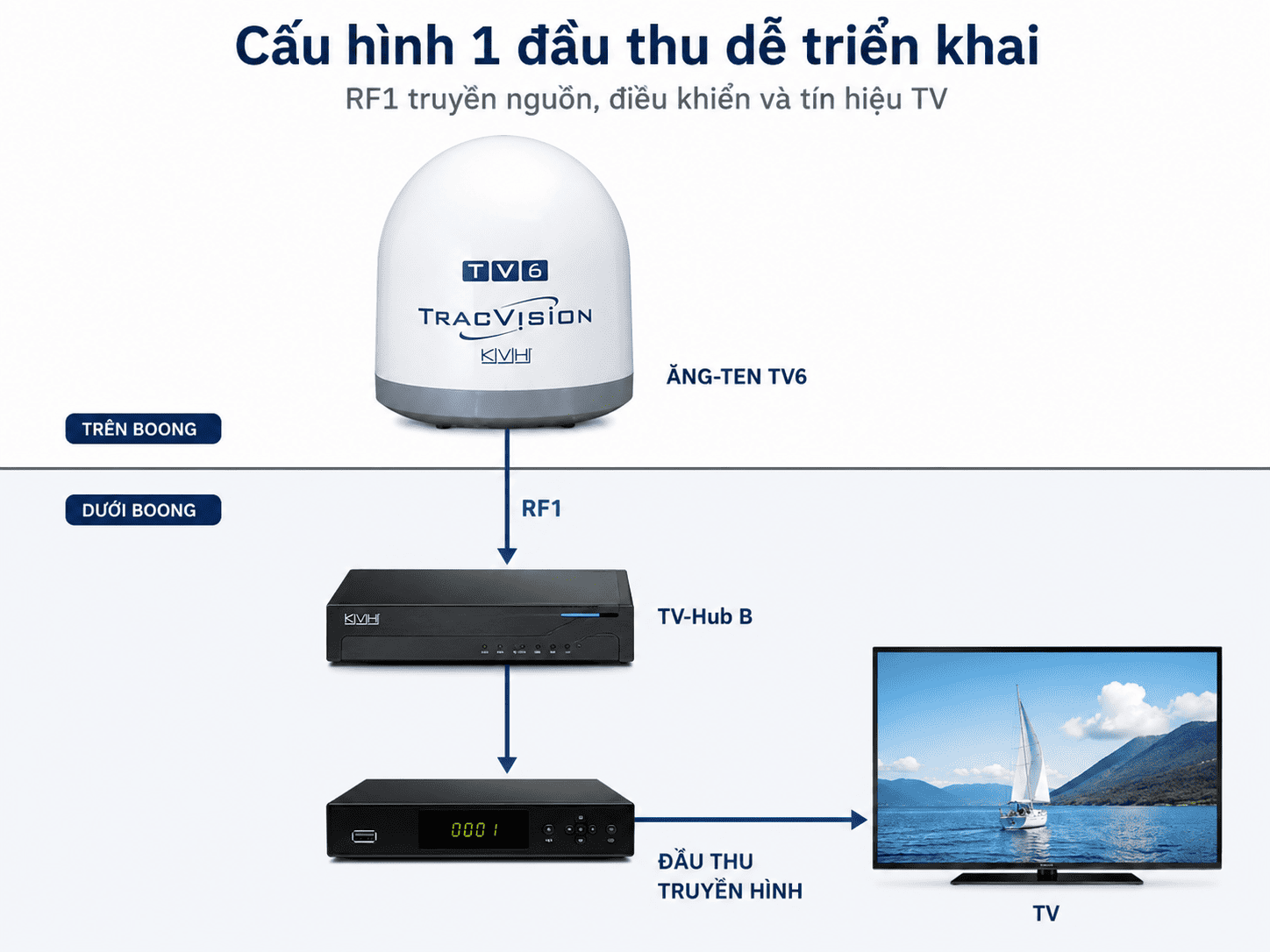

Ở cấu hình một đầu thu, hệ thống chỉ cần sử dụng đường cáp đồng trục RF1. Cáp này truyền nguồn điện, dữ liệu điều khiển và tín hiệu truyền hình giữa ăng-ten và thiết bị dưới boong.

Khi sử dụng nhiều đầu thu, hệ thống cần bổ sung đường RF2 và các phụ kiện phân phối phù hợp. Cấu hình thực tế phải được tính toán dựa trên số đầu thu và cách bố trí màn hình trên tàu.

TracVision TV6 DIRECTV Latin America phù hợp với ai?

Du thuyền hoạt động trong vùng DIRECTV Panamericana

TracVision TV6 DIRECTV Latin America phù hợp với du thuyền hoạt động trong vùng phủ DIRECTV Panamericana. Chảo 60 cm cung cấp khả năng thu tốt hơn các hệ thống có kích thước nhỏ hơn trong điều kiện phù hợp.

Hệ thống giúp duy trì chương trình truyền hình tại salon, cabin và khu vực nghỉ ngơi. Ăng-ten tự động theo dõi vệ tinh khi tàu thay đổi hướng hoặc đang di chuyển.

Tàu dịch vụ và tàu thương mại

Tàu dịch vụ và tàu thương mại có thể sử dụng hệ thống để cung cấp nội dung giải trí cho thuyền viên. Đây là nhu cầu thực tế trên các hành trình dài ngày hoặc khi tàu hoạt động xa bờ.

Cấu hình nhiều đầu thu cho phép phân phối chương trình đến nhiều cabin hoặc phòng sinh hoạt. Mỗi khu vực cần đầu thu hoặc cấu hình tín hiệu phù hợp để lựa chọn kênh độc lập.

Tàu chở khách và phương tiện du lịch biển

TracVision TV6 phù hợp với tàu chở khách cần cung cấp tin tức và chương trình giải trí trong hành trình. Việc duy trì truyền hình giúp nâng cao tiện nghi tại các khu vực chung.

Số lượng kênh phụ thuộc vào gói thuê bao DIRECTV Latin America. Chủ tàu cần xác nhận dịch vụ truyền hình khả dụng tại tuyến khai thác trước khi đặt hàng.

Tàu cần hệ thống truyền hình ổn định khi di chuyển

Sản phẩm phù hợp với tàu cần tiếp nhận truyền hình vệ tinh khi đang neo đậu hoặc di chuyển. Công nghệ ổn định giúp chảo liên tục bù chuyển động của phương tiện.

Tín hiệu vẫn có thể bị gián đoạn khi radome bị cột buồm, radar, ống khói hoặc công trình che hoàn toàn. Vị trí lắp đặt cần được khảo sát kỹ trước khi thi công.

Không dành cho nhu cầu Internet vệ tinh

TracVision TV6 DIRECTV Latin America không phải hệ thống Internet VSAT. Thiết bị chỉ tiếp nhận chương trình truyền hình vệ tinh tương thích.

Wi-Fi và Ethernet trên TV-Hub B chỉ phục vụ việc cấu hình và quản lý cục bộ. Chúng không cung cấp đường truyền Internet cho điện thoại, máy tính hoặc thiết bị trên tàu.

Tàu cần kết nối Internet nên sử dụng thêm hệ thống TracNet, TracPhone hoặc giải pháp dữ liệu vệ tinh khác.

Ứng dụng thực tế của TracVision TV6 DIRECTV Latin America

Cung cấp truyền hình cho salon và cabin

Trên du thuyền, hệ thống có thể cung cấp chương trình cho salon, cabin và khu vực nghỉ ngơi. Người dùng lựa chọn nội dung trực tiếp bằng đầu thu DIRECTV tương ứng.

Ăng-ten tự duy trì hướng bám vệ tinh trong hành trình. Người dùng không cần căn chỉnh chảo thủ công trong điều kiện vận hành thông thường.

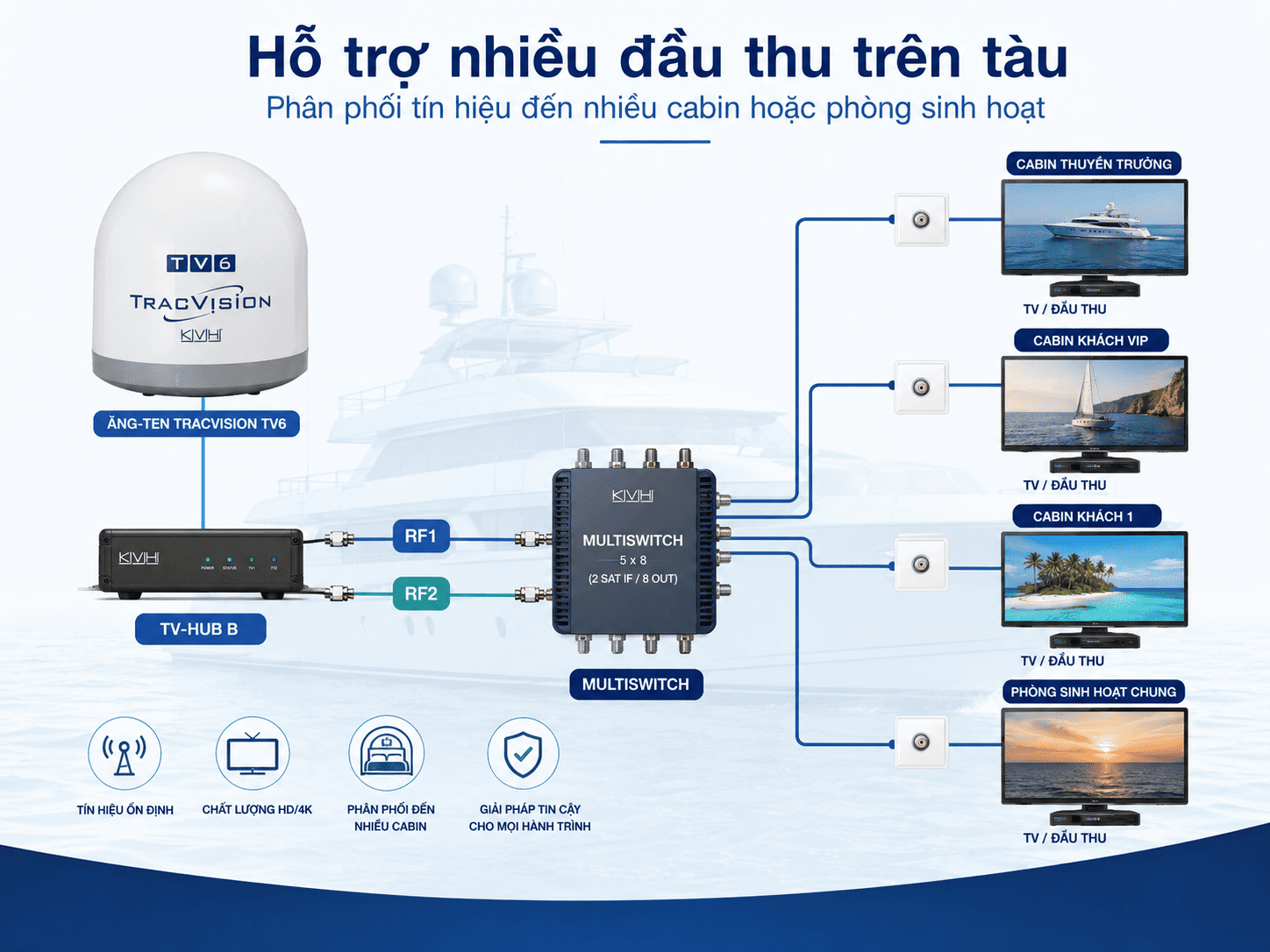

Phân phối tín hiệu đến nhiều đầu thu

Trên tàu thương mại, TracVision TV6 có thể phục vụ nhiều nhóm người dùng. Cấu hình nhiều đầu thu sử dụng hai đường RF từ ăng-ten và phụ kiện phân phối phù hợp.

Trong sơ đồ tiêu chuẩn, multiswitch có thể phân phối tín hiệu đến tối đa bốn đầu thu. Khi cần nhiều đầu thu hơn, kỹ thuật viên có thể lựa chọn multiswitch có số lượng ngõ ra lớn hơn.

Mỗi đầu thu vẫn cần nguồn điện và thuê bao hợp lệ. Số lượng đầu thu không chỉ phụ thuộc hai cổng RF trên ăng-ten mà còn phụ thuộc hệ thống phân phối bên dưới boong.

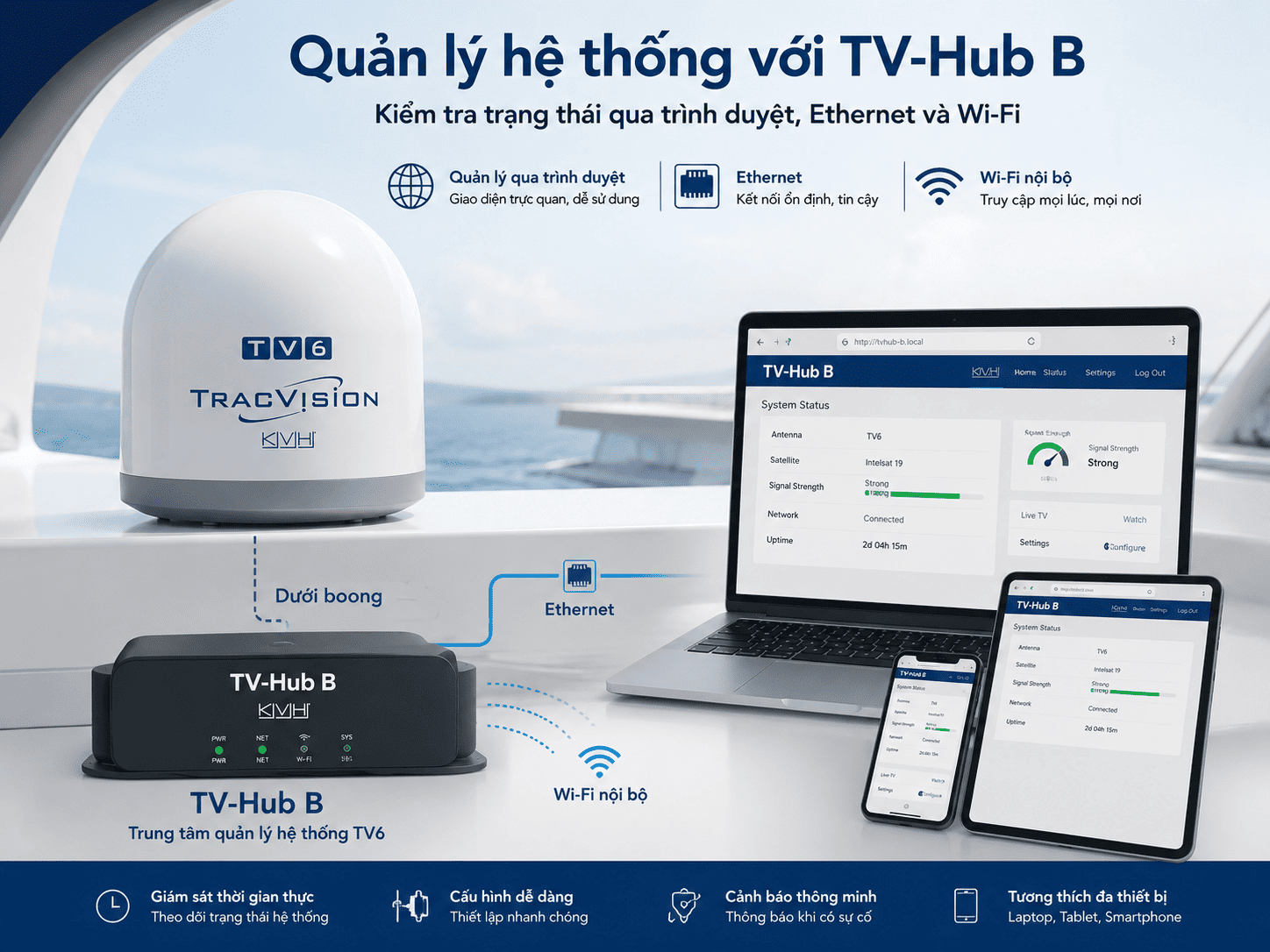

Quản lý hệ thống bằng TV-Hub B

TV-Hub B cho phép kiểm tra trạng thái ăng-ten thông qua mạng nội bộ. Kỹ thuật viên có thể sử dụng điện thoại, máy tính bảng hoặc laptop để truy cập giao diện quản lý.

Giao diện web hỗ trợ cấu hình, cập nhật và kiểm tra lỗi. Việc quản lý qua IP giúp giảm nhu cầu thao tác trực tiếp trên phần ăng-ten đặt ngoài boong.

Hỗ trợ dữ liệu NMEA

Đầu vào NMEA 0183 hoặc NMEA 2000 có thể cung cấp dữ liệu hướng và vị trí cho hệ thống. Thông tin này hỗ trợ quá trình tìm kiếm và khóa vệ tinh nhanh hơn trong một số cấu hình.

Kết nối NMEA không bắt buộc trong mọi trường hợp. Kỹ thuật viên cần xác định nhu cầu dựa trên thiết bị điện tử hàng hải đang có trên tàu.

Tự động tìm lại vệ tinh sau khi bị che khuất

Tín hiệu có thể tạm thời mất khi tàu đi dưới cầu, gần công trình cao hoặc khi radome bị vật cản che đường truyền. Thuật toán tìm kiếm của hệ thống hỗ trợ khóa lại vệ tinh sau khi đường nhìn được khôi phục.

Thời gian lấy lại tín hiệu phụ thuộc vị trí tàu, mức độ che khuất và điều kiện thu thực tế. Hệ thống không thể duy trì hình ảnh khi vệ tinh bị che hoàn toàn trong thời gian dài.

Hỗ trợ nhiều tuyến khai thác Ku-band

Phần cứng TracVision TV6 có thể hỗ trợ các dịch vụ Ku-band khu vực khác khi sử dụng đúng LNB và cấu hình tương ứng. Điều này hữu ích với tàu thường xuyên thay đổi tuyến hoạt động.

Việc thay đổi khu vực không chỉ yêu cầu cấu hình phần cứng. Chủ tàu còn phải chuẩn bị đầu thu và thuê bao tương thích với nhà cung cấp truyền hình tại khu vực mới.

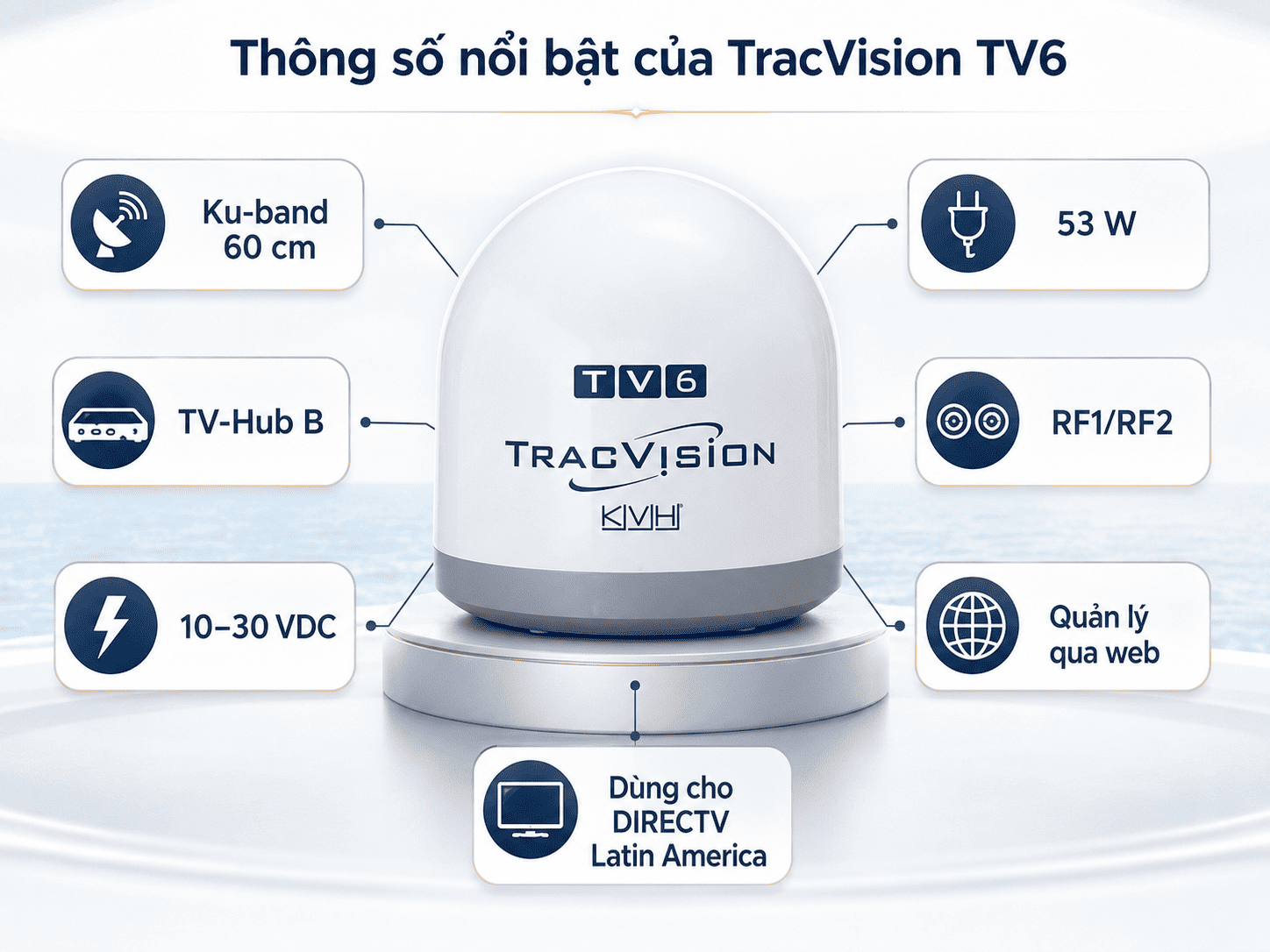

Ưu điểm nổi bật của TracVision TV6 DIRECTV Latin America

Chảo phản xạ Ku-band đường kính 60 cm

TracVision TV6 sử dụng chảo phản xạ đường kính 60 cm. Kích thước này tạo sự cân bằng giữa hiệu suất thu và khả năng lắp đặt trên nhiều loại tàu.

Mức EIRP tối thiểu tham khảo được cung cấp là 46 dBW. Khả năng thu thực tế phụ thuộc vệ tinh, beam phủ sóng, vị trí tàu và điều kiện thời tiết.

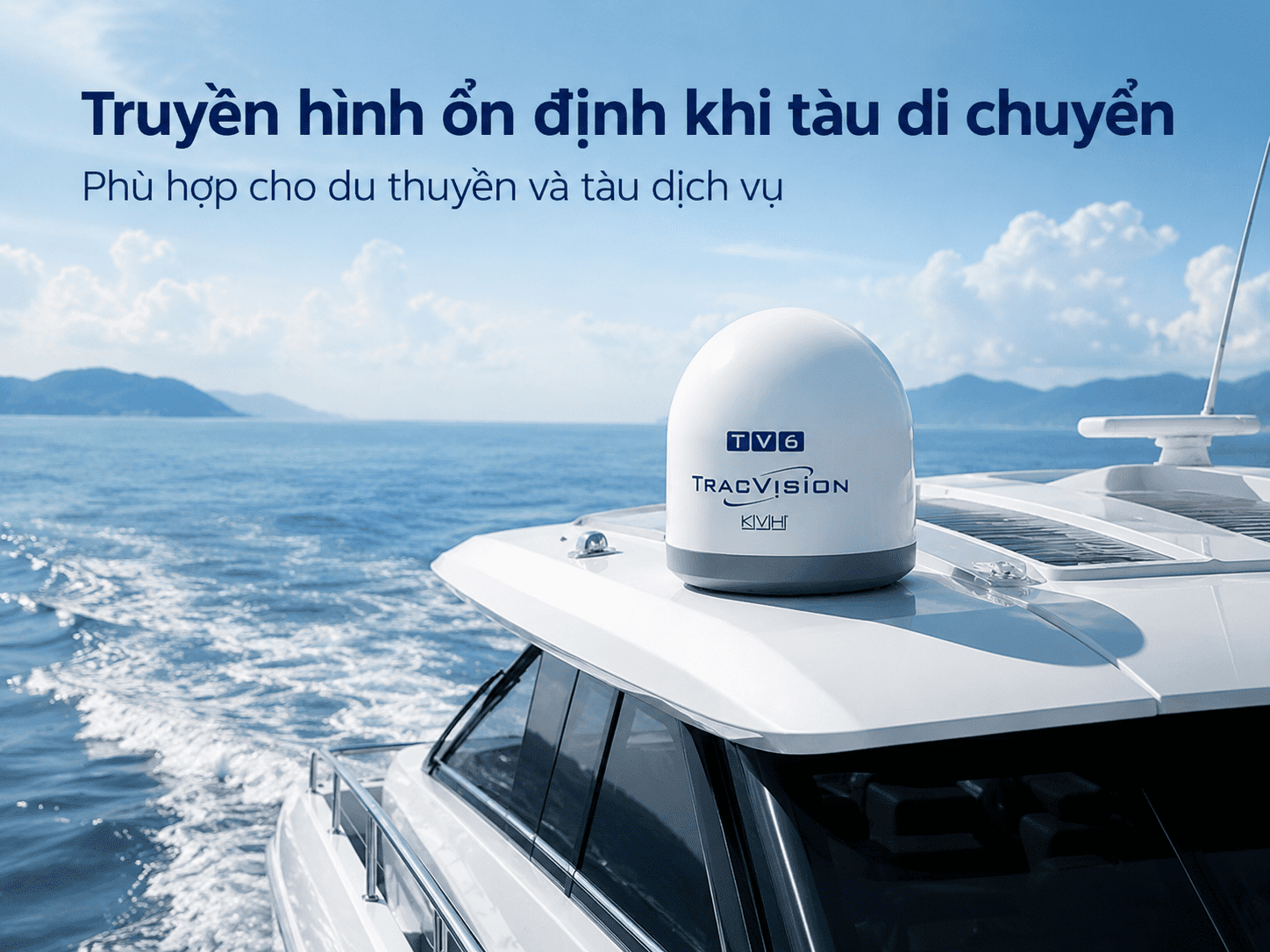

Duy trì tín hiệu khi tàu di chuyển

Cảm biến và thuật toán ổn định liên tục bù chuyển động của tàu. Hệ thống có thể duy trì hướng bám khi tàu lắc, nghiêng hoặc thay đổi hướng.

Tín hiệu truyền hình vẫn có thể gián đoạn khi gặp mưa lớn hoặc vật cản che đường truyền. Đây là giới hạn chung của hệ thống truyền hình vệ tinh.

Công nghệ RingFire

Công nghệ RingFire hỗ trợ nâng cao hiệu suất thu tín hiệu trong vùng phủ phù hợp. Tính năng này giúp hệ thống khai thác hiệu quả hơn với kích thước chảo 60 cm.

RingFire không mở rộng tín hiệu ra ngoài vùng phủ của dịch vụ. Chủ tàu vẫn phải kiểm tra khu vực hoạt động trước khi lựa chọn cấu hình.

TV-Hub B dễ quản lý

TV-Hub B cung cấp giao diện quản lý bằng trình duyệt web. Người dùng có thể kiểm tra trạng thái, cấu hình và thông tin chẩn đoán từ thiết bị kết nối trong mạng nội bộ.

Bộ điều khiển tích hợp Ethernet và Wi-Fi cục bộ. Các kết nối này chỉ dùng để quản lý hệ thống TracVision, không phải mạng Internet vệ tinh.

Hỗ trợ chuyển vệ tinh tự động

Hệ thống hỗ trợ chuyển vệ tinh tự động trong cấu hình dịch vụ phù hợp. Thư viện vệ tinh tích hợp giúp giảm thời gian thiết lập ban đầu.

Người vận hành không cần căn chỉnh chảo bằng tay trong quá trình sử dụng thông thường. Cấu hình vệ tinh vẫn cần được kỹ thuật viên thiết lập đúng khi lắp đặt.

Hỗ trợ cấu hình nhiều đầu thu

Hai đường RF cho phép triển khai hệ thống phân phối đến nhiều đầu thu. Multiswitch có thể đưa tín hiệu đến bốn đầu thu trong cấu hình tiêu chuẩn.

Khi cần mở rộng, người dùng có thể lựa chọn multiswitch có thêm ngõ ra. Phụ kiện, dây cáp và sơ đồ đấu nối phải phù hợp với hệ thống thực tế.

Nguồn điện phù hợp với hệ thống trên tàu

TracVision TV6 hoạt động trong dải nguồn 10–30 VDC. Dải nguồn này phù hợp với nhiều hệ thống điện một chiều trên du thuyền và tàu thương mại.

Công suất tiêu thụ danh định khoảng 53 W. Nguồn điện cần ổn định và được bảo vệ bằng cầu chì hoặc thiết bị bảo vệ phù hợp.

Kích thước phù hợp với tàu cỡ vừa

Radome có đường kính khoảng 66,6 cm và chiều cao khoảng 66,9 cm. Trọng lượng phần ăng-ten được cung cấp là khoảng 24,2 kg.

Kích thước này phù hợp với nhiều du thuyền và tàu thương mại cỡ vừa. Khu vực lắp đặt phải có kết cấu đủ khả năng chịu tải và rung động.

Vì sao nên chọn TracVision TV6 DIRECTV Latin America?

Phù hợp với nhu cầu truyền hình trên tàu

TracVision TV6 cung cấp giải pháp truyền hình vệ tinh dành riêng cho môi trường hàng hải. Hệ thống có thể hoạt động khi tàu neo đậu hoặc đang di chuyển.

Chảo 60 cm hỗ trợ phạm vi khai thác tốt hơn các mẫu nhỏ hơn trong điều kiện phù hợp. Đây là lựa chọn cho tàu cần chất lượng tiếp nhận ổn định trong vùng DIRECTV Latin America.

Vận hành thuận tiện

TV-Hub B giảm độ phức tạp trong quá trình vận hành. Người dùng có thể kiểm tra trạng thái hệ thống thông qua giao diện web mà không cần tiếp cận trực tiếp phần ăng-ten.

Kỹ thuật viên cũng có thể sử dụng giao diện này để cập nhật và chẩn đoán lỗi. Việc quản lý qua mạng nội bộ thuận tiện với hệ thống được lắp tại vị trí khó tiếp cận.

Có khả năng mở rộng nhiều đầu thu

Hệ thống có thể phục vụ nhiều cabin và khu vực sinh hoạt thông qua multiswitch. Chủ tàu có thể mở rộng số đầu thu dựa trên nhu cầu thực tế.

Mỗi đầu thu cần thuê bao và cấu hình tín hiệu phù hợp. Hai đường RF không đồng nghĩa hệ thống chỉ hỗ trợ hai tivi.

Thích hợp với nhiều loại tàu

Sản phẩm phù hợp với du thuyền, tàu dịch vụ, tàu chở khách và tàu thương mại cỡ vừa. Cấu hình được lựa chọn dựa trên tuyến hoạt động và số lượng khu vực cần xem truyền hình.

Phần cứng hàng hải giúp hệ thống chịu được rung động và chuyển động trong quá trình vận hành. Việc lắp đặt vẫn phải tuân thủ đúng hướng dẫn của KVH.

Có thể thay đổi cấu hình theo khu vực

TracVision TV6 có thể hỗ trợ các dịch vụ Ku-band khu vực khác khi được thay đổi LNB và cấu hình phù hợp. Đây là lợi thế với tàu thường xuyên thay đổi tuyến.

Người dùng cần xác nhận khả năng tương thích trước khi chuyển khu vực. Không nên tự thay đổi LNB hoặc cấu hình vệ tinh khi chưa có hướng dẫn kỹ thuật.

Lưu ý khi chọn mua và lắp đặt

Kiểm tra vùng phủ DIRECTV Panamericana

Chủ tàu cần xác định khu vực hoạt động chính trước khi đặt hàng. Dịch vụ DIRECTV Latin America chỉ hoạt động trong vùng phủ và theo điều kiện của nhà cung cấp.

Nếu tàu thường xuyên đi sang khu vực khác, cần chuẩn bị phương án LNB, đầu thu hoặc dịch vụ truyền hình thay thế.

Đầu thu và thuê bao không đi kèm mặc định

Phần cứng TracVision không đồng nghĩa đã có sẵn dịch vụ truyền hình. Người dùng cần chuẩn bị đầu thu DIRECTV và thuê bao hợp lệ.

Nội dung bộ kit có thể thay đổi theo đơn hàng. Khách hàng nên kiểm tra danh sách thiết bị và phụ kiện trên báo giá.

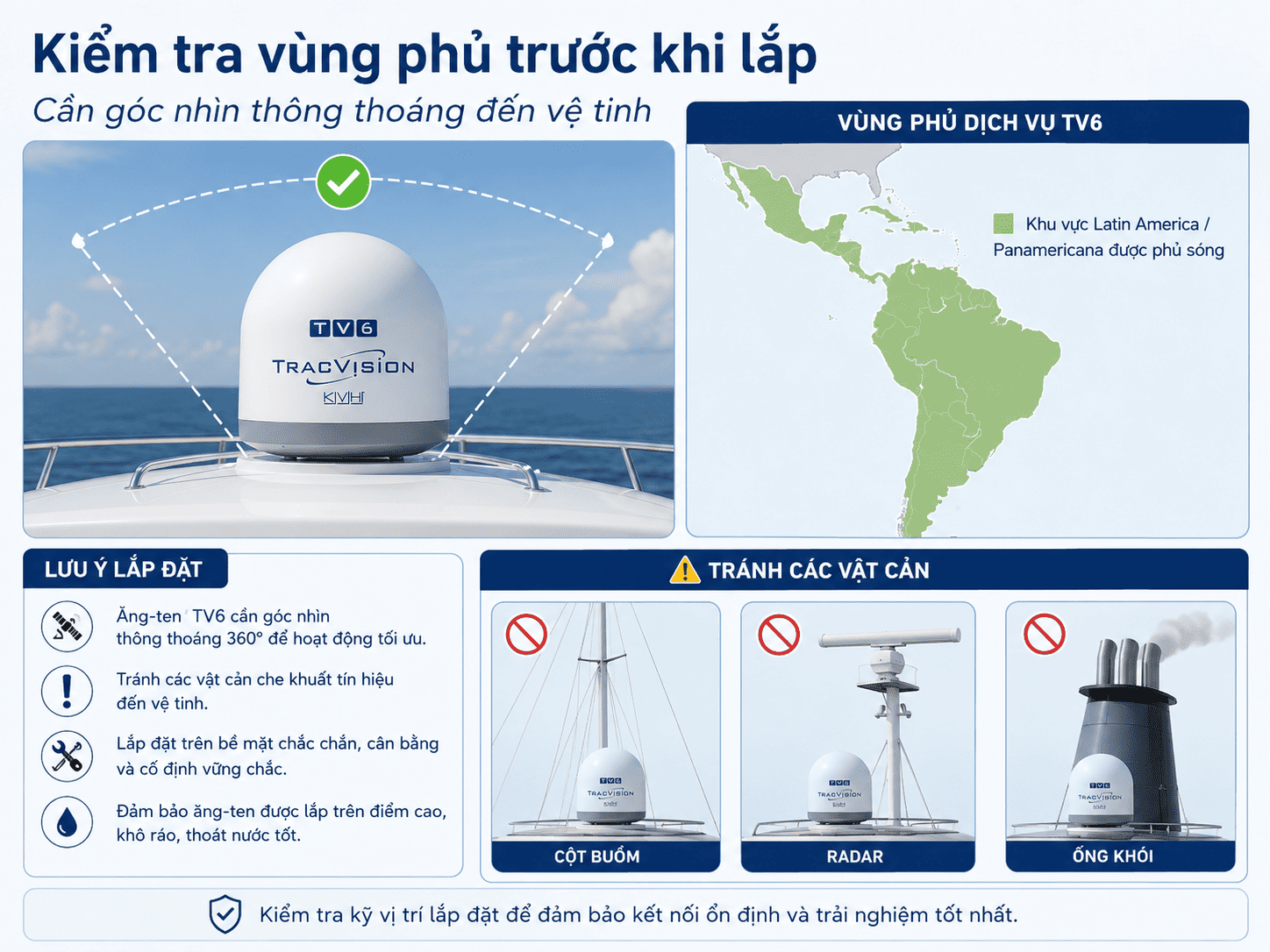

Khảo sát vị trí đặt radome

Radome cần được lắp tại vị trí có góc nhìn thông thoáng. Cột buồm, radar, ống khói và thiết bị kim loại lớn có thể che đường truyền đến vệ tinh.

Không nên đặt radome quá gần radar công suất cao. Vị trí lắp cần được kỹ thuật viên khảo sát theo hướng dẫn an toàn và khoảng cách được khuyến nghị.

Chuẩn bị RF2 khi dùng nhiều đầu thu

Cấu hình một đầu thu có thể sử dụng đường RF1. Khi lắp nhiều đầu thu, cần bổ sung RF2 và phụ kiện phân phối.

Multiswitch, power inserter và dây cáp phải phù hợp với cấu hình. Thiếu phụ kiện có thể khiến các đầu thu không hoạt động độc lập như mong muốn.

Kiểm tra nguồn điện

Nguồn điện phải nằm trong dải 10–30 VDC và đủ công suất cho hệ thống. Dây nguồn cần có tiết diện phù hợp với chiều dài tuyến cáp.

Các đầu nối phải được cố định và bảo vệ khỏi ăn mòn. Nguồn không ổn định có thể làm hệ thống khởi động lại hoặc mất tín hiệu.

Sử dụng cáp đồng trục phù hợp

RF1 truyền nguồn, dữ liệu điều khiển và tín hiệu truyền hình. Chất lượng cáp ảnh hưởng trực tiếp đến hoạt động của hệ thống.

Không nên sử dụng cáp bị gập, ẩm hoặc có đầu nối ăn mòn. Chiều dài và suy hao cáp cần được kiểm tra trước khi lắp đặt.

Không nhầm với hệ thống Internet

TracVision TV6 chỉ cung cấp truyền hình vệ tinh. TV-Hub B không tạo kết nối Internet cho thiết bị người dùng.

Tàu cần Internet phải trang bị thêm hệ thống dữ liệu riêng. Hai hệ thống có thể cùng được lắp trên tàu nhưng đảm nhiệm chức năng khác nhau.

Kiểm tra tín hiệu sau khi lắp đặt

Sau khi hoàn tất, kỹ thuật viên cần kiểm tra khả năng tìm vệ tinh, chất lượng tín hiệu và hoạt động của từng đầu thu. Hệ thống cũng cần được thử khi tàu thay đổi hướng.

Việc kiểm tra giúp phát hiện sớm lỗi cáp, vật cản hoặc cấu hình chưa phù hợp. Không nên chỉ thử hệ thống tại một hướng neo cố định.

Kết luận

TracVision TV6 DIRECTV Latin America là hệ thống ăng-ten truyền hình vệ tinh hàng hải Ku-band dành cho du thuyền, tàu dịch vụ, tàu chở khách và tàu thương mại. Chảo 60 cm cùng công nghệ ổn định giúp hệ thống duy trì hướng bám khi tàu neo đậu hoặc di chuyển.

TV-Hub B cung cấp giao diện quản lý qua Ethernet và Wi-Fi nội bộ. Hệ thống có thể được cấu hình cho một hoặc nhiều đầu thu tùy theo số lượng cabin và khu vực cần xem truyền hình.

Người mua cần lưu ý đầu thu và thuê bao DIRECTV không đi kèm mặc định. Trước khi đặt hàng, cần kiểm tra vùng phủ DIRECTV Panamericana, loại LNB, nguồn điện, vị trí lắp radome và phụ kiện RF2 khi sử dụng nhiều đầu thu.

Khách hàng có thể tham khảo sản phẩm tại DIENTHOAIVETINH và VETINHNET. Hotline hỗ trợ: 0386.001.001 hoặc 0974.051.444.

FAQ – Câu hỏi thường gặp

TracVision TV6 DIRECTV Latin America có bao gồm đầu thu DIRECTV không?

Không. Đầu thu và thuê bao truyền hình thường được cung cấp riêng.

Thành phần thực tế phụ thuộc vào bộ kit và nội dung báo giá.

Hệ thống có xem được truyền hình khi tàu đang chạy không?

Có. Ăng-ten tự động theo dõi vệ tinh khi tàu di chuyển.

Vật cản, mưa lớn hoặc việc tàu ra ngoài vùng phủ vẫn có thể làm tín hiệu bị gián đoạn.

Dual-output LNB có nghĩa là hai tivi xem độc lập không?

Không hoàn toàn. Mỗi tivi cần một đầu thu riêng để lựa chọn chương trình độc lập.

Cấu hình nhiều đầu thu còn cần RF2, power inserter và multiswitch phù hợp.

TV-Hub B có cung cấp Internet không?

Không. Ethernet và Wi-Fi của TV-Hub B chỉ dùng để quản lý hệ thống.

Chúng không tạo kết nối Internet vệ tinh cho người dùng trên tàu.

TracVision TV6 có hoạt động trên toàn thế giới không?

Phần cứng có thể hỗ trợ nhiều dịch vụ Ku-band khu vực khi được cấu hình phù hợp. Riêng DIRECTV Latin America chỉ hoạt động trong vùng phủ và theo điều kiện dịch vụ.

Một hệ thống có thể dùng cho bao nhiêu đầu thu?

Hai đường RF không giới hạn hệ thống ở hai đầu thu. Trong cấu hình tiêu chuẩn, multiswitch có thể phân phối tín hiệu đến tối đa bốn đầu thu.

Số lượng lớn hơn cần multiswitch và sơ đồ phân phối phù hợp.

TracVision TV6 có phải hệ thống VSAT Internet không?

Không. Đây là hệ thống tiếp nhận truyền hình vệ tinh.

Tàu cần Internet phải sử dụng thêm TracNet, TracPhone hoặc giải pháp dữ liệu khác.

Hệ thống sử dụng nguồn điện nào?

TracVision TV6 hoạt động trong dải nguồn 10–30 VDC. Công suất tiêu thụ danh định được cung cấp là khoảng 53 W.

Có bắt buộc kết nối NMEA không?

Không bắt buộc trong mọi cấu hình. NMEA 0183 hoặc NMEA 2000 có thể cung cấp dữ liệu hướng và vị trí để hỗ trợ hệ thống tìm vệ tinh nhanh hơn.

Vị trí nào không phù hợp để lắp radome?

Không nên lắp radome tại nơi bị cột buồm, radar, ống khói hoặc kết cấu lớn che đường truyền. Vị trí cũng cần tránh khu vực có nhiễu hoặc bức xạ radar không phù hợp.

Kích thước của phần ăng-ten là bao nhiêu?

Radome có đường kính khoảng 66,6 cm và chiều cao khoảng 66,9 cm. Trọng lượng phần ăng-ten được cung cấp là khoảng 24,2 kg.

Có thể thay đổi dịch vụ truyền hình khi tàu sang khu vực khác không?

Có thể trong một số trường hợp nếu phần cứng hỗ trợ và được thay LNB, đầu thu hoặc cấu hình phù hợp. Khách hàng cần kiểm tra với đơn vị kỹ thuật trước khi thay đổi tuyến hoạt động.
