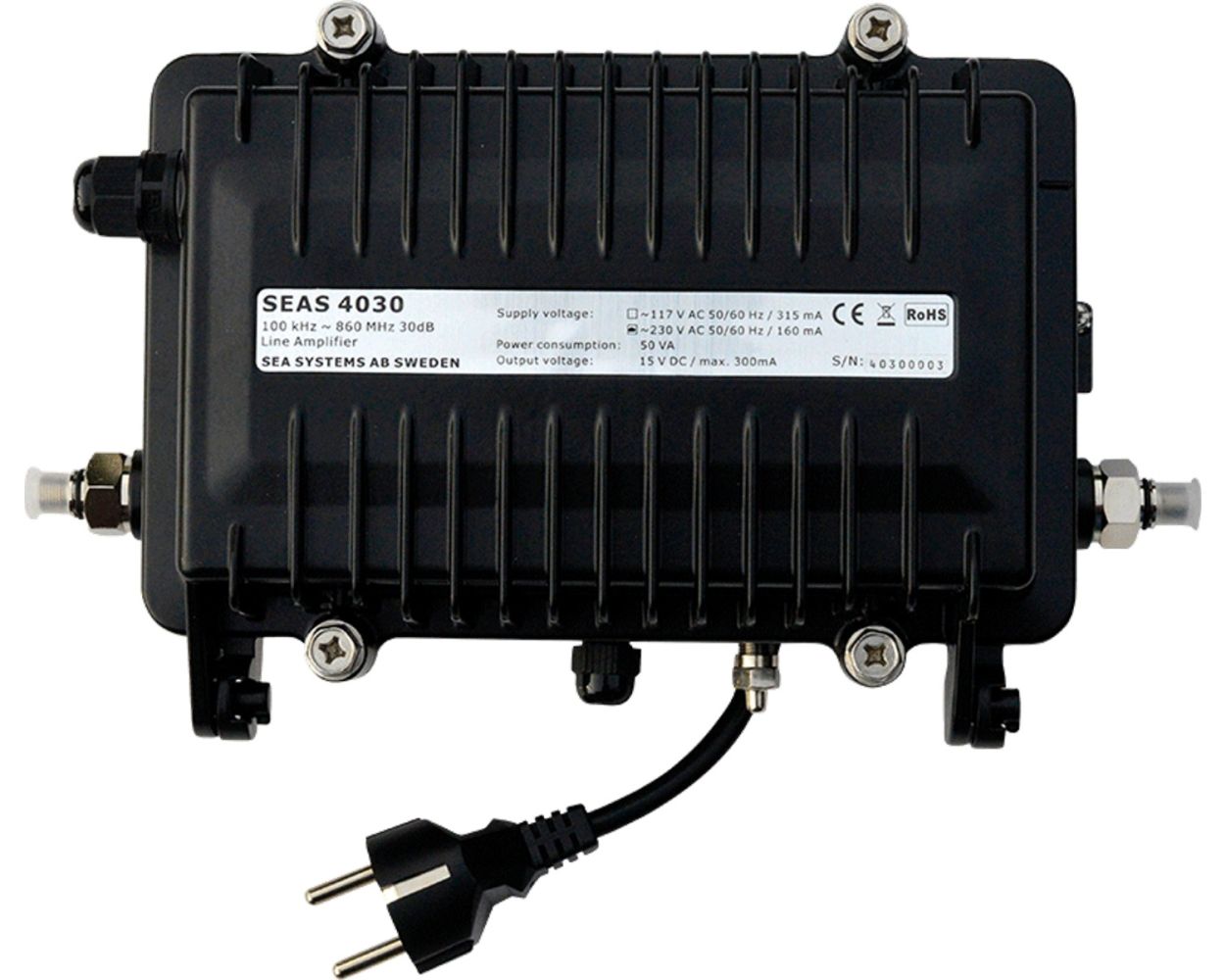

Bộ Khuếch Đại Tín Hiệu SEAS 4030 (Hỗ Trợ Tối Đa 32 Cổng Ra)

SEAS 4030 là bộ khuếch đại đường truyền dành cho hệ thống phân phối TV và radio trên tàu biển. Thiết bị bù suy hao trên mạng cáp đồng trục và hỗ trợ hệ thống có tối đa 32 ổ cắm đầu cuối. Đây không phải bộ khuếch đại tích hợp sẵn 32 cổng ra độc lập.

Trong cấu hình thực tế, SEAS 4030 nhận tín hiệu từ anten hoặc nguồn chương trình đã xử lý. Tín hiệu sau khuếch đại được đưa qua splitter, tap-off và cáp đồng trục đến từng cabin. Số điểm sử dụng thực tế phụ thuộc mức tín hiệu, chiều dài cáp và sơ đồ phân phối.

Thiết bị được xếp vào nhóm line amplifier 30 dB. Dải hoạt động hỗ trợ AM, FM và truyền hình theo module cùng cấu hình lắp đặt. Ngõ S-band cho phép đưa kênh cable-TV hoặc tín hiệu vệ tinh đã được điều chế vào mạng phân phối.

SEAS 4030 tích hợp ALC với công tắc LO-HI để kiểm soát mức tín hiệu. Gain có thể điều chỉnh từ 0 đến -18 dB. Điểm kiểm tra đầu vào và đầu ra giúp kỹ thuật viên đo tín hiệu mà không phải tháo đường cáp chính.

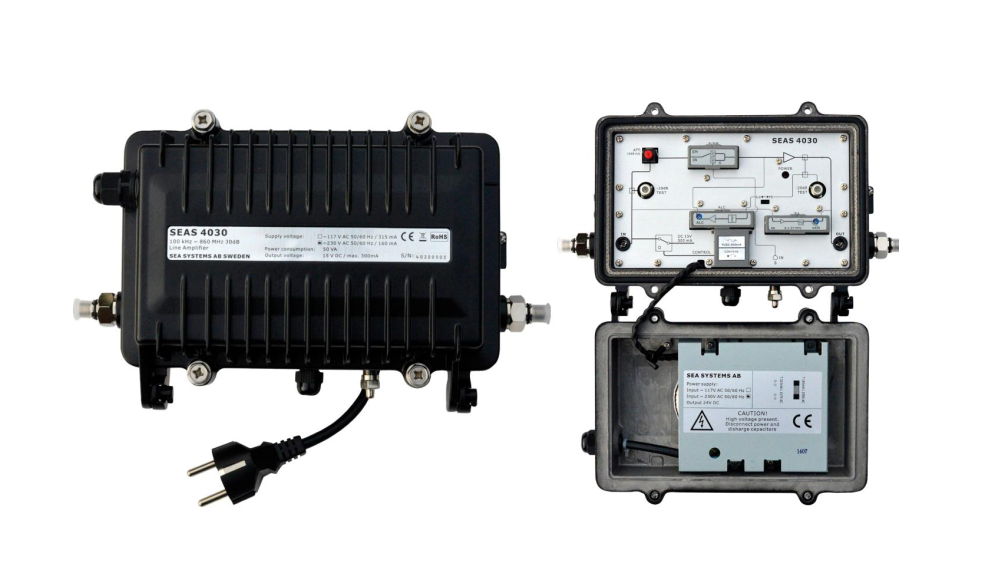

Vỏ nhôm đúc đạt IP54 và phù hợp với khu vực kỹ thuật trong nhà. Nguồn tiêu chuẩn là 230 VAC 50/60 Hz, đồng thời tài liệu nêu tùy chọn 117 VAC. Thiết bị không được thiết kế để lắp trực tiếp ngoài boong.

SEAS 4030 phù hợp với hệ thống nào?

SEAS 4030 phù hợp với mạng TV và radio cỡ vừa trên tàu hàng, tàu khách, phà, du thuyền hoặc công trình ngoài khơi. Hệ thống có thể phục vụ tối đa 32 ổ cắm khi được tính toán đúng. Con số này không phải số đầu nối vật lý trên thiết bị.

Sản phẩm có thể kết hợp với anten SEAS 6000 hoặc anten AM/FM/TV hàng hải tương thích. Tín hiệu được phân phối qua mạng cáp đồng trục 75 Ω. Splitter và tap-off phải được chọn theo số nhánh, khoảng cách và mức suy hao.

SEAS 4030 cũng phù hợp với hệ thống sử dụng bộ điều chế. Nội dung từ đầu thu hoặc nguồn video có thể được chuyển thành kênh RF rồi đưa vào mạng. Ngõ S-band hỗ trợ một số kênh cable-TV hoặc kênh vệ tinh đã điều chế.

Thiết bị có thể thay thế các bộ khuếch đại Naval PSA350 cũ trong cấu hình phù hợp. Trước khi thay, kỹ thuật viên cần kiểm tra nguồn anten, đầu nối và mức tín hiệu. Không nên chỉ dựa vào thông số gain danh định.

SEAS 4030 không dùng cho mạng IPTV, Ethernet hoặc kết nối Internet. Thiết bị chỉ khuếch đại tín hiệu RF trên cáp đồng trục. Mạng lớn hơn 32 điểm nên được thiết kế với bộ khuếch đại và hệ thống phân nhánh phù hợp hơn.

Ứng dụng thực tế của SEAS 4030

Ứng dụng phổ biến của SEAS 4030 là phân phối TV và radio đến cabin thuyền viên. Tín hiệu được khuếch đại trước khi đi qua nhiều đoạn cáp và bộ chia. Các điểm xa tủ trung tâm nhờ đó có thể nhận mức tín hiệu phù hợp.

Trên tàu khách hoặc phà, thiết bị có thể cấp chương trình đến phòng chờ, khu sinh hoạt và cabin. Mạng đầu cuối cần được cân bằng để tránh điểm gần quá mạnh. Gain không nên đặt tối đa khi chưa có kết quả đo.

SEAS 4030 còn phù hợp với nguồn hình ảnh nội bộ đã qua bộ điều chế. Nội dung từ đầu thu, camera hoặc thiết bị phát có thể được chuyển thành kênh RF. Kênh sau đó được phân phối đến nhiều màn hình bằng mạng coaxial hiện có.

ALC hỗ trợ giảm biến động mức tín hiệu khi nguồn đầu vào thay đổi. Tính năng này hữu ích khi tàu di chuyển qua các vùng phát sóng khác nhau. Công tắc LO-HI giúp lựa chọn chế độ điều khiển thích hợp.

Cổng test -20 dB ở đầu vào và đầu ra hỗ trợ nghiệm thu, cân chỉnh và bảo trì. Kỹ thuật viên có thể đo mức RF mà ít ảnh hưởng đến mạng đang hoạt động. Kết quả đo giúp xác định nhánh bị suy hao hoặc quá tải.

Ưu điểm nổi bật của SEAS 4030

SEAS 4030 cung cấp mức khuếch đại 30 dB cho dải TV trong cấu hình phù hợp. Gain điều chỉnh từ 0 đến -18 dB giúp cân bằng hệ thống. Thiết bị không điều chỉnh riêng cho từng ổ cắm.

ALC tích hợp giúp duy trì mức đầu ra ổn định hơn. Công tắc LO-HI hỗ trợ lựa chọn chế độ phù hợp với tín hiệu đầu vào. Tính năng này hạn chế biến động quá lớn trong mạng phân phối.

Thiết bị có bảo vệ ESD và chống xung điện. Vỏ nhôm đúc tạo kết cấu chắc chắn và hỗ trợ tản nhiệt. Cấp IP54 phù hợp với tủ kỹ thuật trong nhà trên tàu.

SEAS 4030 có điểm kiểm tra ở cả đầu vào và đầu ra. Việc đo tín hiệu nhờ đó nhanh hơn khi lắp đặt hoặc xử lý lỗi. Kỹ thuật viên không cần ngắt toàn bộ đường truyền để kiểm tra cơ bản.

Nguồn 15 VDC có thể được cấp cho anten hoặc bộ khuếch đại tương thích. Công suất tiêu thụ được công bố ở mức 16 W, hoặc 25 W khi tính cấu hình cấp nguồn phù hợp. Thiết bị hoạt động trong dải nhiệt độ từ -40°C đến 60°C.

Vì sao nên chọn SEAS 4030?

SEAS 4030 phù hợp khi tàu cần mạng TV và radio cỡ vừa với tối đa 32 điểm sử dụng. Thiết bị kết hợp gain 30 dB, ALC và cổng test trong một vỏ nhỏ gọn. Cấu hình này thuận tiện cho lắp mới hoặc nâng cấp.

Khả năng hỗ trợ nhiều dải RF giúp sản phẩm làm việc với anten mặt đất và nguồn đã điều chế. Ngõ S-band mở rộng khả năng tích hợp với cable-TV hoặc kênh vệ tinh sau bộ điều chế. Thiết bị không thay thế đầu thu vệ tinh hoặc anten TVRO.

Nguồn 230 VAC phù hợp với nhiều tủ thiết bị trên tàu. Vỏ IP54 giúp hạn chế bụi và nước bắn ở mức quy định. Sản phẩm vẫn phải được lắp trong nhà, nối đất và thông gió phù hợp.

Người mua cần xác nhận điện áp, đầu nối và sơ đồ mạng trước khi đặt hàng. Số lượng ổ cắm không thể xác định chỉ từ mức gain. Cáp, splitter, tap-off và mức tín hiệu đầu vào đều ảnh hưởng đến thiết kế.

SEAS 4030 nên được lắp và cân chỉnh bằng thiết bị đo RF. Việc tăng gain quá mức có thể làm méo tín hiệu hoặc quá tải đầu thu. Cấu hình đúng giúp hệ thống hoạt động ổn định hơn trong thời gian dài.

Tham khảo các sản phẩm hiện có tại DIENTHOAIVETINH và VETINHNET. Nếu bạn có thắc mắc vui lòng liên hệ với Hotline 0386.001.001 hoặc 0974.051.444 để được giải đáp chi tiết.

FAQ

SEAS 4030 có 32 cổng ra vật lý không?

Không. Thiết bị có đường vào và đường ra chính, sau đó dùng splitter cùng tap-off để tạo mạng tối đa 32 ổ cắm.

Thiết bị khuếch đại được tín hiệu nào?

Sản phẩm hỗ trợ AM, FM và TV theo cấu hình. Ngõ S-band còn tiếp nhận kênh cable-TV hoặc tín hiệu vệ tinh đã được điều chế.

SEAS 4030 có lắp ngoài trời được không?

Không nên. Thiết bị đạt IP54 và được thiết kế cho khu vực trong nhà. Vị trí lắp cần khô ráo, thông thoáng và có nối đất.

Gain có điều chỉnh độc lập cho từng ổ cắm không?

Không. Gain được điều chỉnh tập trung. Mức tín hiệu từng nhánh được cân bằng bằng splitter, tap-off và thiết kế đường cáp.

Thiết bị sử dụng nguồn nào?

Nguồn tiêu chuẩn là 230 VAC 50/60 Hz. Tài liệu cũng nêu tùy chọn 117 VAC và đầu ra 15 VDC cho anten tương thích.
