Bộ Điều Khiển Thiết Bị Thu Phát SAILOR 6194

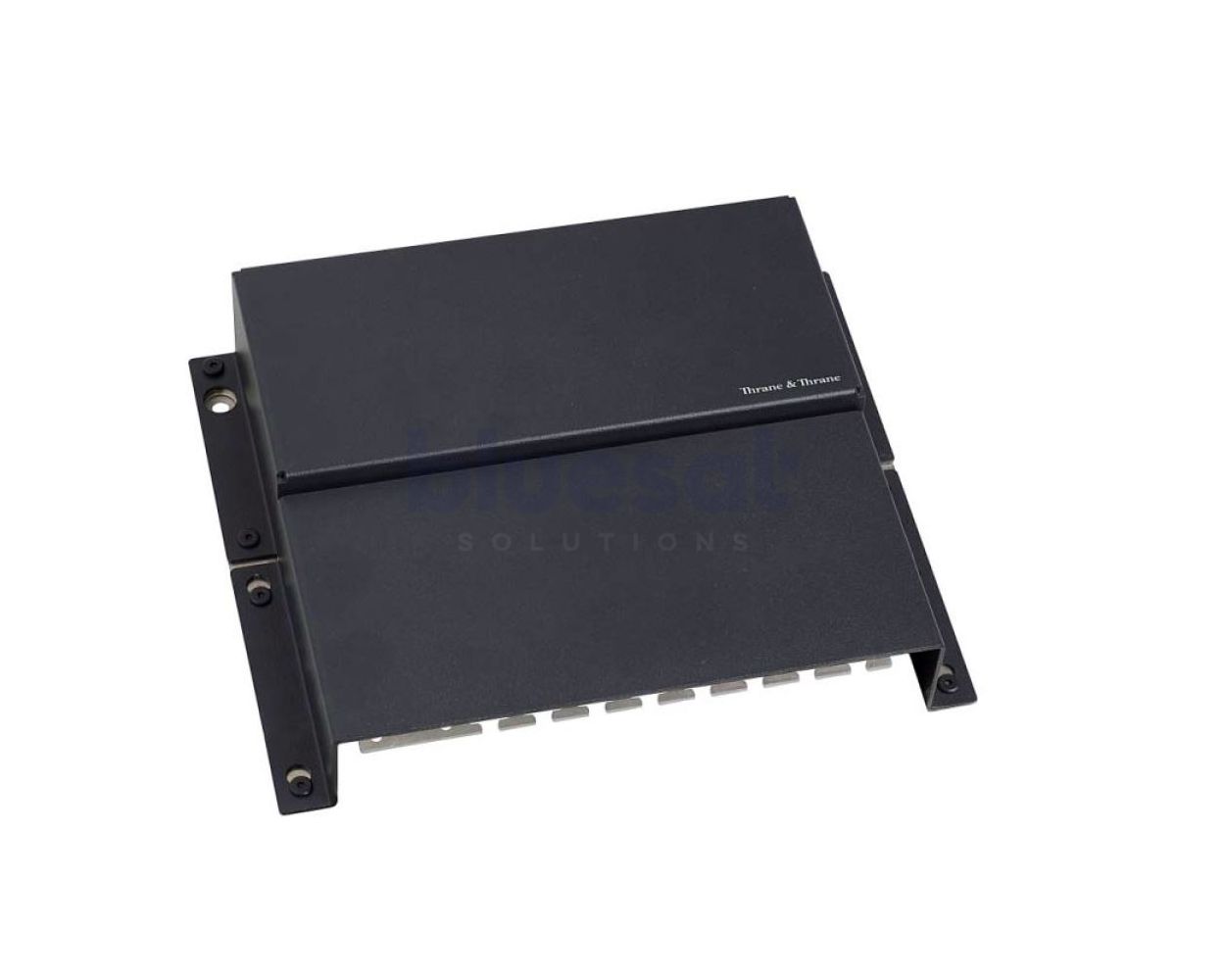

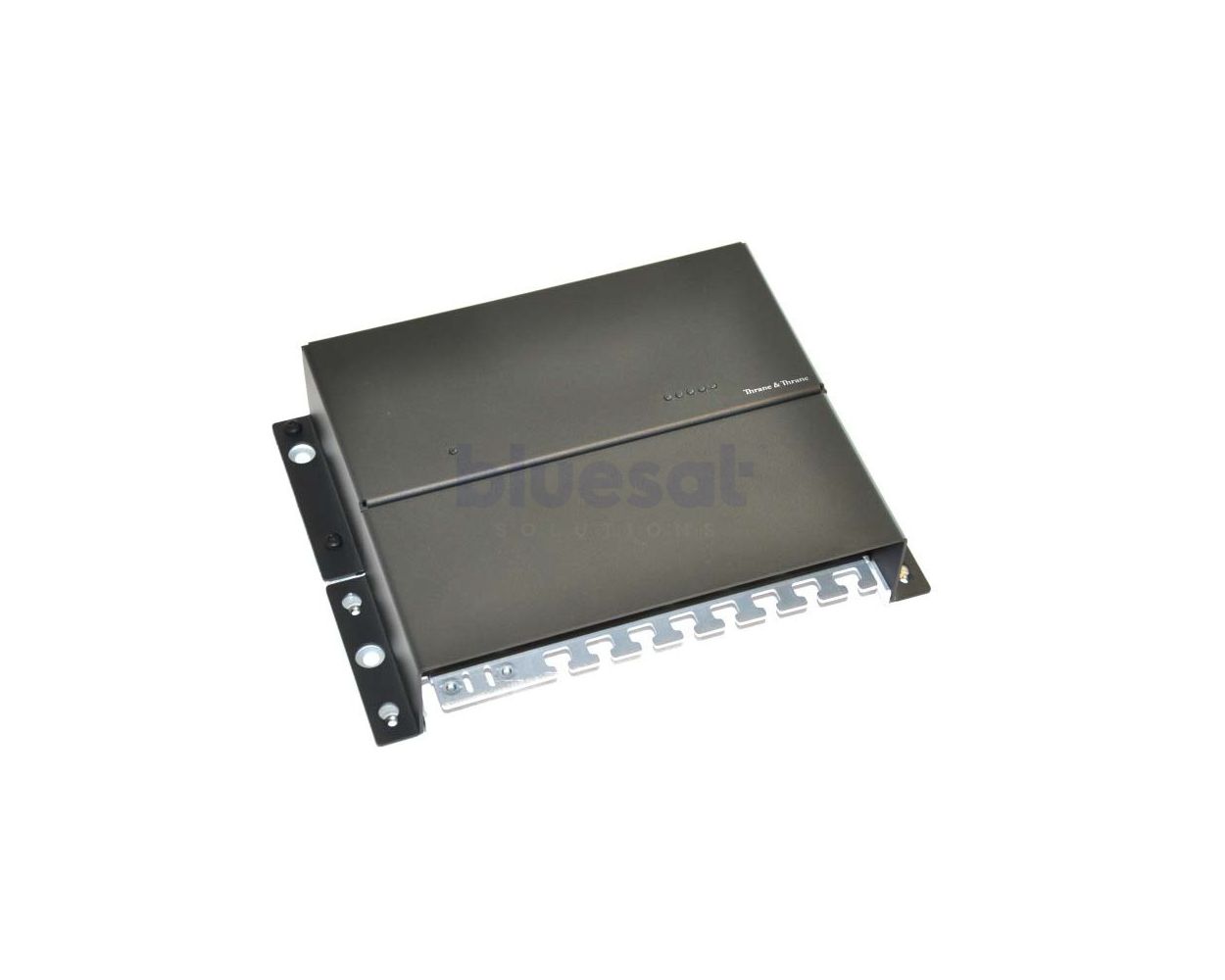

Bộ điều khiển SAILOR 6194 là thiết bị trung gian dành cho hệ thống thông tin vệ tinh Mini-C. Tên đầy đủ của sản phẩm là SAILOR 6194 Terminal Control Unit, thường được viết tắt là TCU.

Thiết bị kết nối đầu cuối SAILOR 3027 với máy tính hoặc Message Terminal. SAILOR 3027 sử dụng giao diện CAN. Trong khi đó, máy tính thường kết nối qua Ethernet hoặc RS-232.

Bộ điều khiển SAILOR 6194 còn hỗ trợ kết nối các nút cảnh báo bí mật SSA. Thiết bị cũng có thể kết nối bảng cảnh báo Non-SOLAS tương thích. Đây là chức năng quan trọng trong hệ thống an ninh và cảnh báo trên tàu.

Sản phẩm không có màn hình LCD hoặc màn hình cảm ứng. Trạng thái hoạt động được thể hiện bằng các đèn báo phía trước. Người dùng cần máy tính hoặc Message Terminal để truy cập giao diện quản lý.

Bộ điều khiển SAILOR 6194 sử dụng nguồn từ 10,5 đến 32 VDC. Điện áp danh định phù hợp với hệ thống 12 V hoặc 24 V trên tàu.

Bộ điều khiển SAILOR 6194 tương thích với thiết bị nào?

Bộ điều khiển SAILOR 6194 được thiết kế để làm việc với đầu cuối SAILOR 3027 Mini-C. Kết nối CAN truyền dữ liệu hai chiều và cấp nguồn cho TCU.

Thiết bị thường xuất hiện trong hệ thống SAILOR 6120 SSA. SAILOR 6194 cũng được sử dụng trong hệ thống SAILOR 6150 Non-SOLAS. Đây là hai cấu hình thường được cung cấp kèm Terminal Control Unit.

Sản phẩm còn có thể được bổ sung cho SAILOR 6130 LRIT và SAILOR 6140 Maritime. Cấu hình thực tế phụ thuộc chức năng cần triển khai trên tàu.

Máy tính có thể kết nối với bộ điều khiển SAILOR 6194 qua cổng LAN hoặc RS-232. Người dùng sau đó truy cập hệ thống Mini-C bằng phần mềm tương thích.

SAILOR 6007 Message Terminal cũng có thể được sử dụng trong hệ thống. Thiết bị này cung cấp màn hình và giao diện vận hành cho người dùng.

Các nút cảnh báo SSA và bảng cảnh báo Non-SOLAS cần đúng loại tương thích. Việc đấu nối phải thực hiện theo sơ đồ kỹ thuật của hệ thống.

Ứng dụng thực tế của bộ điều khiển SAILOR 6194

Trong hệ thống SAILOR 6120, bộ điều khiển SAILOR 6194 kết nối các nút cảnh báo SSA. Thiết bị hỗ trợ tối đa sáu nút cảnh báo và một nút kiểm tra.

Khi kích hoạt, tín hiệu từ nút SSA được đưa tới SAILOR 3027. Hệ thống sau đó xử lý và truyền cảnh báo theo cấu hình đã thiết lập.

Trên hệ thống Non-SOLAS, thiết bị có thể kết nối bảng cảnh báo SAILOR 6108. Bộ điều khiển cũng hỗ trợ bảng cảnh báo SAILOR 3042E trong cấu hình phù hợp.

Bộ điều khiển SAILOR 6194 còn tạo cầu nối giữa Mini-C và máy tính. Nhân viên có thể kiểm tra trạng thái, cấu hình hệ thống hoặc thực hiện cập nhật phần mềm.

Các cổng vào và ra cho phép kết nối cảm biến hoặc thiết bị ngoại vi. Sản phẩm có thể xử lý sự kiện bằng tập lệnh tùy chỉnh. Tính năng này phù hợp với SCADA và giám sát tàu.

Một tập lệnh có thể ghi lại nhiệt độ hoặc tốc độ động cơ. Dữ liệu cũng có thể được lưu trên thẻ nhớ SD. Việc lập trình cần do kỹ thuật viên có chuyên môn thực hiện.

Ưu điểm nổi bật của bộ điều khiển SAILOR 6194

Bộ điều khiển SAILOR 6194 hỗ trợ nhiều giao diện kết nối thông dụng. Thiết bị có Ethernet 10/100 Mbit, RS-232, CAN và các cổng vào ra.

Cổng Ethernet dùng đầu nối RJ45. Máy tính có thể kết nối qua mạng LAN với chiều dài cáp phù hợp. Cáp Ethernet cần được che chắn và đạt từ Category 5e trở lên.

Cổng RS-232 sử dụng đầu nối D-sub chín chân. Giao diện này hỗ trợ nhập lệnh và chạy tập lệnh. Chiều dài cáp RS-232 tối đa được khuyến nghị là 15 m.

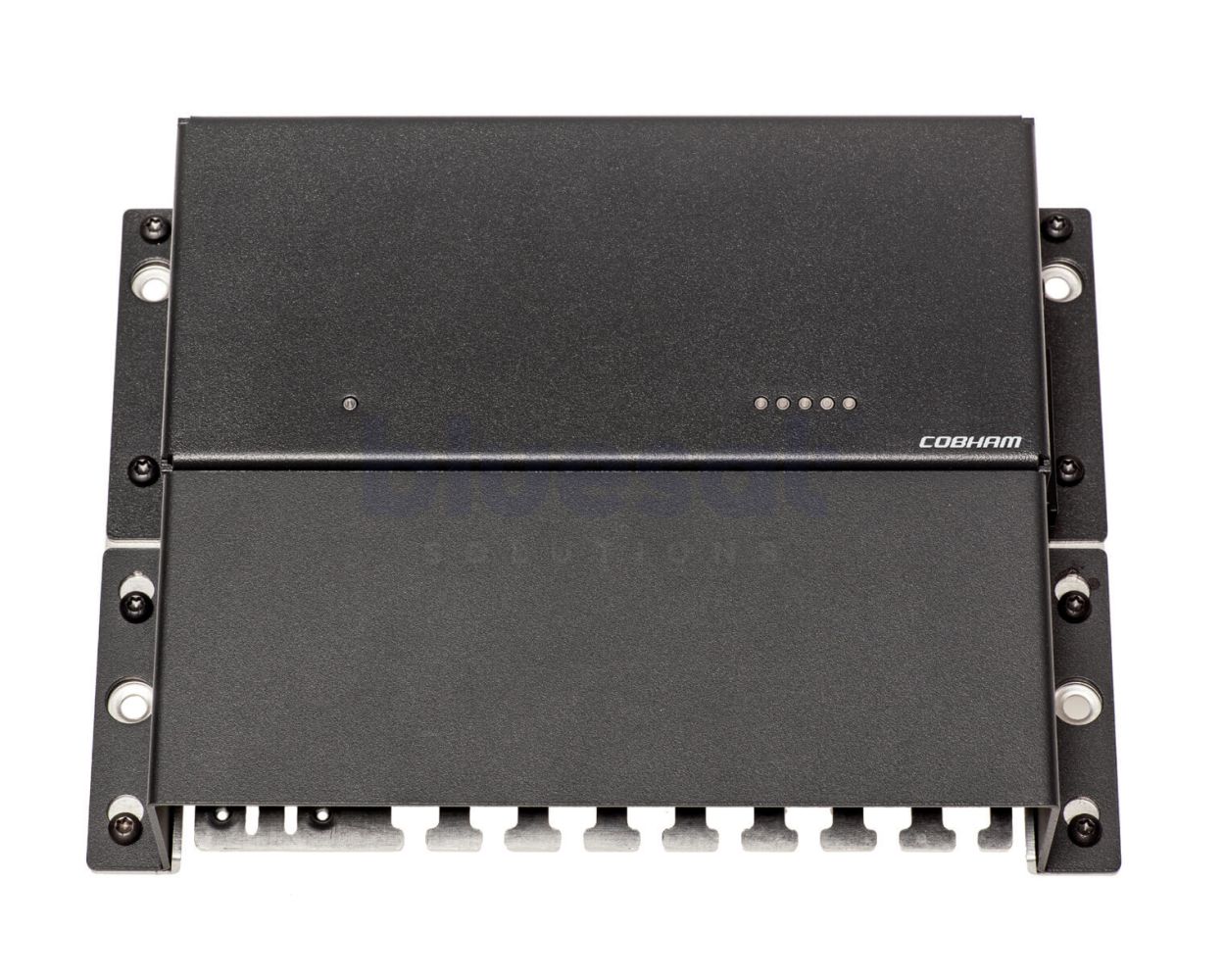

Thiết bị có các đèn báo cho nguồn, vệ tinh và tín hiệu vị trí. Các đèn khác thể hiện trạng thái chương trình, đầu cuối và TCU. Người vận hành có thể nhận biết lỗi cơ bản nhanh hơn.

Bộ điều khiển SAILOR 6194 hỗ trợ ThraneLINK Management Application. Phần mềm giúp giám sát thiết bị và cập nhật chương trình. Máy tính cần được kết nối đúng mạng của hệ thống.

Công suất tiêu thụ thông thường chỉ khoảng 1 W. Mức tiêu thụ tối đa là 3 W. Khi ở trạng thái chờ, thiết bị dùng dưới 10 mW.

Sản phẩm còn hỗ trợ chế độ quản lý nguồn. Tính năng bảo vệ điện áp thấp có thể được cấu hình cho nguồn 12 V hoặc 24 V.

Vì sao nên chọn bộ điều khiển SAILOR 6194?

Bộ điều khiển SAILOR 6194 giúp mở rộng khả năng kết nối của đầu cuối SAILOR 3027. Thiết bị chuyển đổi giao tiếp CAN sang Ethernet hoặc RS-232. Nhờ đó, máy tính dễ truy cập hệ thống Mini-C hơn.

Khả năng kết nối nút SSA là lợi ích quan trọng. TCU có thể quản lý nhiều nút cảnh báo bí mật trên cùng hệ thống. Thiết bị còn giám sát tình trạng đường kết nối của các nút.

Các đèn LED giúp kiểm tra nhanh trạng thái hoạt động. Người vận hành có thể nhận biết lỗi vệ tinh, lỗi vị trí hoặc lỗi Terminal Control Unit. Việc xử lý sự cố nhờ đó thuận tiện hơn.

Bộ điều khiển SAILOR 6194 còn hỗ trợ các ứng dụng giám sát tùy chỉnh. Tập lệnh Lua có thể phản ứng với tín hiệu đầu vào. Thiết bị cũng có thể ghi dữ liệu lên thẻ nhớ.

Nguồn điện 10,5–32 VDC phù hợp với nhiều hệ thống điện trên tàu. Công suất tiêu thụ thấp giúp hạn chế tải cho nguồn chung.

Tuy nhiên, SAILOR 6194 chỉ đạt IP2X. Thiết bị phải được lắp trong nhà và tránh tiếp xúc nước. Vị trí lắp cần gần điểm nối đất của tàu.

Tham khảo các sản phẩm hiện có tại DIENTHOAIVETINH và VETINHNET. Nếu bạn có thắc mắc vui lòng liên hệ với Hotline 0386.001.001 hoặc 0974.051.444 để được giải đáp chi tiết.

FAQ

Bộ điều khiển SAILOR 6194 có màn hình không?

Không. Thiết bị không có màn hình LCD hoặc màn hình cảm ứng. Mặt máy chỉ có các đèn LED báo trạng thái.

SAILOR 6194 có phải thiết bị liên lạc độc lập không?

Không. Sản phẩm là Terminal Control Unit dùng cùng SAILOR 3027 Mini-C. Thiết bị không tự truyền thông tin qua vệ tinh.

Thiết bị dùng nguồn điện bao nhiêu?

Bộ điều khiển SAILOR 6194 dùng nguồn từ 10,5 đến 32 VDC. Điện áp danh định là 12 V hoặc 24 VDC.

SAILOR 6194 có chống nước không?

Không. Thiết bị chỉ đạt IP2X và phải được lắp trong nhà. Vị trí lắp không được tiếp xúc trực tiếp với nước.

Thiết bị hỗ trợ những cổng kết nối nào?

Sản phẩm hỗ trợ Ethernet, RS-232, CAN và các cổng vào ra. Máy còn có đầu nối điều khiển chế độ chờ từ xa.
