Thiết Bị Liên Lạc VHF GMDSS ICOM GM800

ICOM GM800 MF/HF GMDSS là bộ thu phát vô tuyến hàng hải tầm xa dành cho hệ thống Global Maritime Distress and Safety System. Thiết bị hoạt động trên dải MF/HF, hỗ trợ thoại SSB và DSC Class A. Đây không phải máy VHF; model VHF GMDSS tương ứng của Icom là GM600.

Hệ thống có cấu trúc tách rời giữa bộ điều khiển và khối thu phát chính. Bộ điều khiển được đặt tại vị trí trực ca, còn khối thu phát có thể bố trí trong khu vực kỹ thuật. Cách thiết kế này giúp tối ưu không gian và thuận tiện khi bảo trì.

ICOM GM800 MF/HF GMDSS đáp ứng yêu cầu liên lạc MF/HF của GMDSS dành cho tàu SOLAS hoạt động quốc tế. Thiết bị đạt MED Wheelmark cho tàu thuộc phạm vi áp dụng tại châu Âu. Việc lắp đặt vẫn phải phù hợp với cờ tàu, đăng kiểm và hồ sơ vô tuyến.

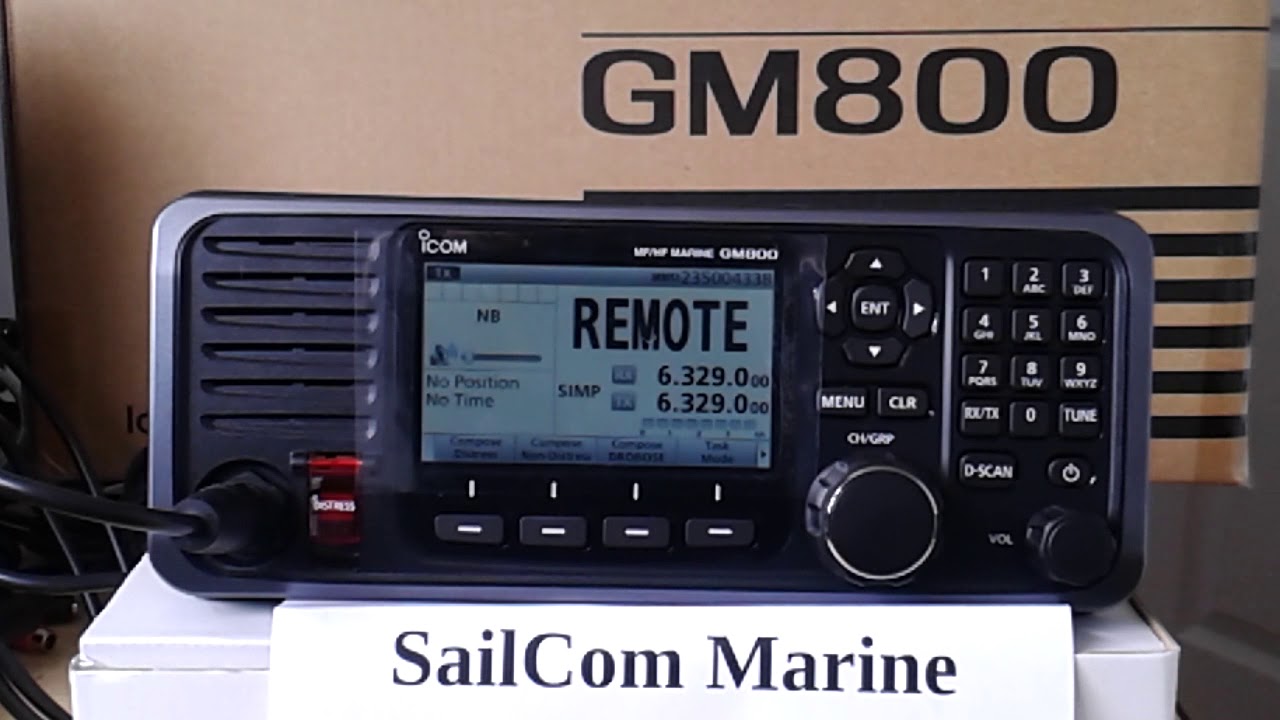

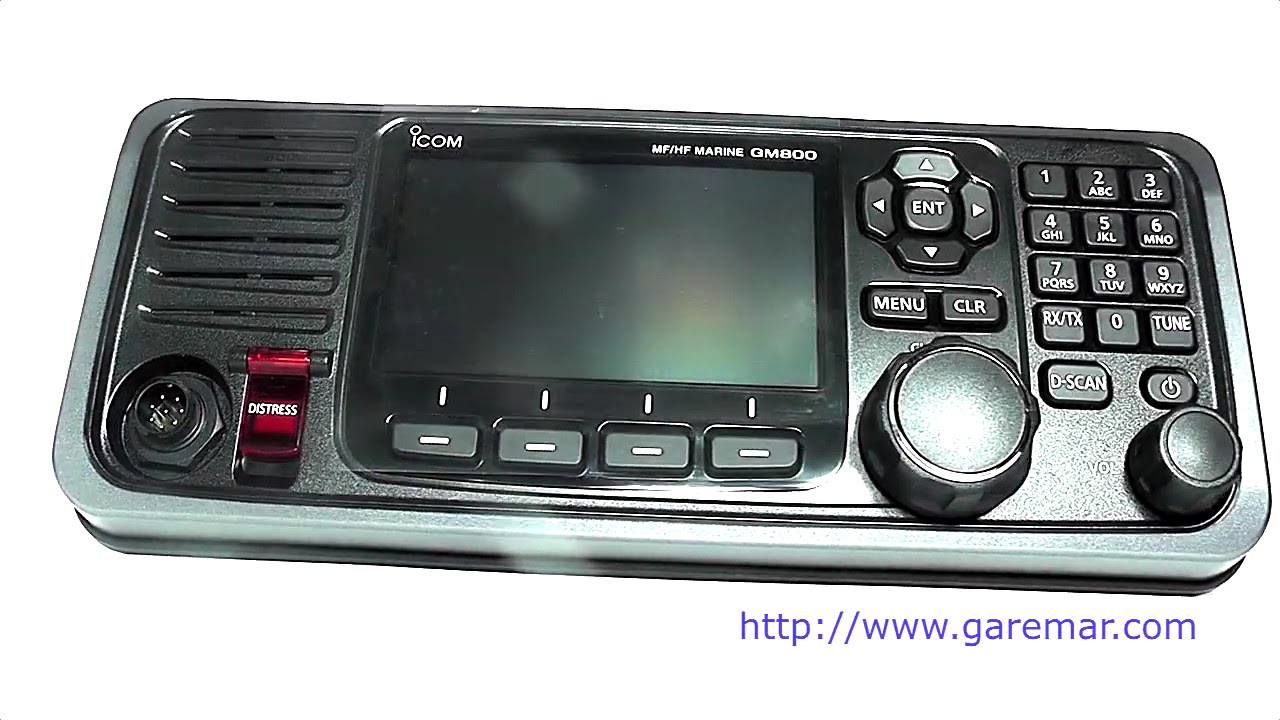

Màn hình TFT màu 4,3 inch có góc quan sát rộng và chế độ hiển thị ban đêm. Bàn phím số, phím mềm cùng núm xoay giúp truy cập nhanh các chức năng thường dùng. Giao diện được thiết kế đồng nhất với ICOM GM600.

ICOM GM800 MF/HF GMDSS tích hợp bộ thu trực canh DSC chuyên dụng. Bộ thu liên tục quét sáu tần số báo nạn MF/HF. Hệ thống lưu được 100 số MMSI kèm tên nhận dạng và hỗ trợ tối đa bảy quy trình DSC cùng lúc.

Nhờ kết hợp thoại đường dài với DSC Class A, ICOM GM800 MF/HF GMDSS có thể phục vụ cả liên lạc thường ngày và nhiệm vụ an toàn. Thiết bị được phát triển cho trạm vô tuyến chuyên nghiệp, không phải radio dân dụng bổ sung tính năng báo nạn.

Sản phẩm phù hợp với ai?

ICOM GM800 MF/HF GMDSS phù hợp với tàu hàng, tàu dầu, tàu khách và tàu dịch vụ cần liên lạc MF/HF theo GMDSS. Thiết bị phục vụ hành trình mà phạm vi VHF ven bờ không đáp ứng. Khoảng liên lạc thực tế phụ thuộc tần số, anten và điều kiện truyền sóng.

Sản phẩm phù hợp với tàu đóng mới cần xây dựng trạm GMDSS đồng bộ. ICOM GM800 MF/HF GMDSS có thể kết hợp với GM600 để tạo cấu hình VHF và MF/HF thống nhất. Cách bố trí tương đồng giúp thuyền viên dễ làm quen.

Tàu đang nâng cấp radio MF/HF cũ cũng có thể lựa chọn model này. Tuy nhiên, anten, bộ phối hợp anten, nguồn và cáp phải được khảo sát lại. Không nên mặc định toàn bộ phụ kiện cũ đều tương thích.

ICOM GM800 MF/HF GMDSS còn phù hợp với tàu cần bổ sung khả năng liên lạc ngoài tầm VHF. Việc lựa chọn phải dựa trên vùng hoạt động, yêu cầu trang bị và cấu hình GMDSS hiện có.

Thiết bị không hướng đến tàu chỉ cần liên lạc cự ly gần trong cảng. Với nhu cầu đó, radio VHF phù hợp hơn. Sản phẩm cũng không cung cấp Internet vệ tinh hoặc dịch vụ thoại vệ tinh.

Ứng dụng thực tế của ICOM GM800 MF/HF GMDSS

Ứng dụng chính của ICOM GM800 MF/HF GMDSS là liên lạc thoại đường dài trên các kênh MF/HF hàng hải. Thuyền trưởng có thể trao đổi với đài bờ hoặc tàu khác ngoài phạm vi VHF. Người vận hành cần chọn dải tần phù hợp theo điều kiện truyền sóng.

Trong tình huống nguy hiểm, thiết bị cho phép gửi Distress Alert bằng DSC. Thông điệp có thể mang số MMSI và vị trí từ nguồn GNSS kết nối. Sau khi nhận xác nhận, thuyền viên tiếp tục liên lạc thoại trên tần số được chỉ định.

ICOM GM800 MF/HF GMDSS còn hỗ trợ cuộc gọi DSC cá nhân, nhóm, khu vực địa lý và yêu cầu vị trí. Chức năng chuyển tiếp báo nạn giúp truyền lại thông tin khi quy trình yêu cầu. Nhật ký DSC hỗ trợ kiểm tra các thông điệp đã gửi hoặc nhận.

Bộ thu trực canh quét sáu tần số DSC báo nạn riêng biệt. Nhờ đó, nhiệm vụ trực canh vẫn được duy trì khi radio thực hiện tác vụ khác. Đây là chức năng quan trọng của một hệ thống DSC Class A.

Cổng IEC 61162-1 cho phép thiết bị nhận vị trí và thời gian từ nguồn GNSS tương thích. Dữ liệu này được đưa vào thông điệp DSC khi hệ thống được cấu hình đúng. Người vận hành cần kiểm tra vị trí hiển thị trước mỗi hành trình.

ICOM GM800 MF/HF GMDSS cũng có thể kết nối với máy in và báo động báo nạn từ xa. Các phụ kiện này hỗ trợ lưu thông điệp hoặc kích hoạt chức năng từ vị trí phù hợp. Thành phần thực tế phụ thuộc thiết kế trạm GMDSS trên tàu.

Ưu điểm nổi bật của ICOM GM800 MF/HF GMDSS

ICOM GM800 MF/HF GMDSS có dải thu liên tục từ 0,5 đến 29,9999 MHz. Phần phát làm việc trên các dải kênh hàng hải từ 1,6 đến 27,5 MHz. Khả năng này hỗ trợ liên lạc tầm xa hơn VHF trong điều kiện phù hợp.

Công suất tại đầu ra radio đạt 150 W PEP vào tải 50 ohm. Khi dùng AT-141, công suất đầu ra đạt 85 W trong dải 1,6–3,9999 MHz và 125 W trong dải 4–27,5 MHz. Vì vậy, mô tả chung 125 W chưa phản ánh đầy đủ cấu hình phát.

Bộ điều khiển của ICOM GM800 MF/HF GMDSS đạt IPX7, chịu ngâm tạm thời ở độ sâu 1 m trong 30 phút theo điều kiện thử. Chuẩn này không áp dụng cho toàn bộ hệ thống. Khối thu phát chính cần được lắp tại khu vực được bảo vệ.

DSC Multitask cho phép hiển thị tối đa bảy quy trình DSC. Người vận hành có thể theo dõi nhiều tác vụ mà không mất thông tin quan trọng. Hệ thống cũng có khả năng gửi cuộc gọi chuyển tiếp báo nạn.

Chức năng Bridge Alert Management cho phép truyền cảnh báo đến hệ thống quản lý cảnh báo trung tâm. ICOM GM800 MF/HF GMDSS sử dụng giao diện IEC 61162-1 để trao đổi dữ liệu phù hợp. Việc tích hợp cần dựa trên sơ đồ cầu tàu.

Nguồn vào của hệ thống là 24 VDC, với dải cho phép từ 21,6 đến 31,2 VDC. Dòng tiêu thụ khi phát tối đa dưới 20 A theo điều kiện công bố. Tàu cần chuẩn bị nguồn chính, nguồn dự phòng và thiết bị bảo vệ mạch.

Khối thu phát chính có kích thước 367 × 95 × 260 mm và nặng khoảng 8,7 kg. Bộ điều khiển có kích thước 274 × 114 × 86 mm, nặng khoảng 760 g. Cấu trúc tách rời hỗ trợ lựa chọn vị trí lắp linh hoạt hơn.

Vì sao nên chọn ICOM GM800 MF/HF GMDSS?

ICOM GM800 MF/HF GMDSS kết hợp thoại đường dài, DSC Class A và khả năng tích hợp cầu tàu trong một hệ thống chuyên dụng. Thiết bị đáp ứng yêu cầu liên lạc an toàn thay vì chỉ bổ sung chức năng báo nạn cho radio thông thường.

Thiết kế tách rời giúp đặt bộ điều khiển tại nơi dễ thao tác. Khối thu phát có thể bố trí trong khu vực kỹ thuật phù hợp. Tay nghe HS-98 và bộ gá lắp thuộc phụ kiện tiêu chuẩn được hãng công bố.

Giao diện có bố cục tương đồng với ICOM GM600. Thuyền viên sử dụng cả hai thiết bị sẽ gặp ít khác biệt trong cách thao tác. Đây là lợi thế khi xây dựng trạm VHF và MF/HF cùng thương hiệu.

Để hoàn thiện trạm MF/HF GMDSS, ICOM GM800 MF/HF GMDSS cần bộ phối hợp anten AT-141 phiên bản phù hợp. Hệ thống còn cần anten hàng hải, cáp điều khiển và nguồn 24 VDC. Một số cấu hình cần thêm máy in hoặc báo động từ xa.

AT-141 phải được lựa chọn đúng phiên bản dành cho GM800 nếu cần đáp ứng MED. Bộ phối hợp sử dụng cáp điều khiển phù hợp và cần được lắp gần anten. Việc lắp sai phiên bản có thể ảnh hưởng đến chứng nhận của hệ thống.

Tham khảo các sản phẩm hiện có tại DIENTHOAIVETINH và VETINHNET. Nếu bạn có thắc mắc vui lòng liên hệ với Hotline 0386.001.001 hoặc 0974.051.444 để được giải đáp chi tiết.

FAQ

ICOM GM800 có phải thiết bị VHF không?

Không. GM800 là bộ thu phát MF/HF GMDSS. Thiết bị VHF GMDSS Class A của Icom là GM600.

Công suất phát của GM800 là bao nhiêu?

Công suất tại đầu ra radio đạt 150 W PEP. Qua AT-141, đầu ra đạt 85 W ở dải thấp và 125 W từ 4 đến 27,5 MHz.

Thiết bị có tích hợp DSC Class A không?

Có. Hệ thống có DSC Class A và bộ thu trực canh quét sáu tần số báo nạn MF/HF.

Toàn bộ hệ thống có đạt IPX7 không?

Không. IPX7 chỉ được hãng công bố cho bộ điều khiển. Khối thu phát phải được lắp tại khu vực bảo vệ phù hợp.

Bộ tiêu chuẩn có gồm bộ phối hợp anten không?

Không mặc định. AT-141 phiên bản phù hợp là phụ kiện cần thiết để hoàn thiện cấu hình MF/HF GMDSS.
