Cáp Anten Vệ Tinh SAILOR MARK 32 ALC 50M

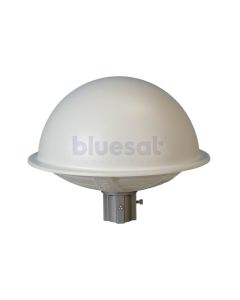

SAILOR Mark 32ALC 50M là hệ thống anten chủ động đa hướng dành cho việc thu tín hiệu radio và truyền hình mặt đất trên tàu biển. Sản phẩm hỗ trợ các dải AM, FM và TV, đồng thời đi kèm cáp đồng trục dài 50 m. Đây không phải cáp anten vệ tinh hoặc phụ kiện dành cho hệ thống Internet vệ tinh.

Thiết bị được phát triển cho môi trường hàng hải, nơi tàu thường xuyên thay đổi hướng. Cấu trúc đa hướng giúp anten tiếp nhận tín hiệu từ nhiều phương mà không cần quay hoặc căn chỉnh như anten định hướng. Đặc điểm này thuận tiện khi tàu di chuyển gần bờ hoặc neo tại cảng.

SAILOR Mark 32ALC 50M hoạt động trong hai vùng tần số chính, gồm 0,1–26,5 MHz và 40–890 MHz. Phạm vi này phục vụ tiếp nhận AM, FM cùng các chương trình truyền hình mặt đất tương thích. Kênh và chuẩn phát sóng khả dụng phụ thuộc từng quốc gia.

Bên trong anten có bốn bộ khuếch đại theo dải tần. Ba dải được trang bị mạch Automatic Level Control. Công nghệ ALC tự động kiểm soát mức tín hiệu đầu ra khi tàu ở gần các máy phát có công suất lớn.

Thiết bị còn tích hợp bộ lọc hạn chế nhiễu từ hệ thống vô tuyến VHF và AIS trên tàu. Điều này đặc biệt cần thiết vì anten radio, AIS và VHF thường được lắp gần nhau trên cột buồm. Việc giảm nhiễu giúp tín hiệu âm thanh và hình ảnh ổn định hơn.

Phiên bản SAILOR Mark 32ALC 50M được cung cấp cùng cáp đồng trục 50 m. Chiều dài này tạo sự linh hoạt khi anten được lắp trên cao, còn hệ thống phân phối tín hiệu nằm bên dưới boong. Đường cáp vẫn phải được cố định và bảo vệ đúng kỹ thuật.

SAILOR Mark 32ALC 50M tương thích với hệ thống nào?

SAILOR Mark 32ALC 50M phù hợp với mạng phân phối radio và truyền hình dùng cáp đồng trục 75 Ω trên tàu. Tín hiệu từ anten có thể được đưa đến bộ nguồn, bộ chia, bộ khuếch đại đường dây hoặc các ổ cắm TV và radio tương thích.

Đầu ra của anten sử dụng đầu nối BNC đực. Đầu cáp kết nối phải phù hợp với giao diện của anten và hệ thống phân phối. Mối nối ngoài trời cần được chống thấm cẩn thận bằng vật liệu chuyên dụng.

Thiết bị cần nguồn 15 VDC để vận hành bộ khuếch đại chủ động. Nguồn điện thường được cấp qua cấu hình phân phối được thiết kế cho Mark 32ALC. Không nên đấu trực tiếp vào nguồn 12 VDC hoặc 24 VDC nếu chưa có bộ chuyển đổi phù hợp.

SAILOR Mark 32ALC 50M có thể phục vụ hệ thống chỉ thu FM và TV. Khi cần cải thiện khả năng tiếp nhận AM, hệ thống có thể kết hợp với anten AM chuyên dụng cùng thiết bị ghép phù hợp. Cấu hình thực tế phụ thuộc thiết kế mạng tín hiệu trên tàu.

Sản phẩm không tương thích theo kiểu cắm trực tiếp với terminal VSAT, FleetBroadband, Inmarsat C hoặc Iridium Certus. Những hệ thống đó sử dụng anten, dải tần và loại cáp riêng. Việc gọi sản phẩm là cáp anten vệ tinh có thể khiến người mua chọn sai phụ kiện.

Do Mark 32ALC đã ngừng sản xuất, người dùng cần kiểm tra tình trạng của anten, bộ khuếch đại và phụ kiện trước khi đặt mua. SEAS 6000 là một giải pháp thay thế được giới thiệu cho những hệ thống cần nâng cấp.

Ứng dụng thực tế của SAILOR Mark 32ALC 50M

Ứng dụng chính của SAILOR Mark 32ALC 50M là tiếp nhận chương trình radio và truyền hình mặt đất khi tàu nằm trong vùng phủ của đài phát. Tín hiệu có thể được phân phối đến phòng điều khiển, khu sinh hoạt hoặc cabin trên tàu.

Trên tàu thương mại, hệ thống giúp thuyền viên nghe đài FM và theo dõi các chương trình truyền hình địa phương. Nội dung khả dụng thay đổi khi tàu di chuyển giữa các quốc gia hoặc vùng phát sóng khác nhau.

Du thuyền, phà và tàu khách có thể sử dụng anten để cung cấp nội dung giải trí tại khu vực ven bờ. Khả năng thu không phụ thuộc vào gói cước vệ tinh. Tuy nhiên, anten không thể nhận chương trình khi tàu nằm ngoài vùng phủ của đài mặt đất.

SAILOR Mark 32ALC 50M cũng phù hợp với tàu đang thay thế hệ thống Mark 32ALC cũ. Phiên bản cáp 50 m hữu ích khi khoảng cách từ vị trí trên cột buồm đến tủ phân phối tương đối xa.

Mạch ALC giúp hạn chế hiện tượng quá tải khi tàu tiến gần khu vực có nhiều đài phát. Bộ lọc VHF và AIS giảm ảnh hưởng từ thiết bị liên lạc hàng hải lắp trên cùng tàu. Hai tính năng này hỗ trợ duy trì chất lượng tín hiệu trong môi trường điện từ phức tạp.

Hiệu quả thu thực tế còn chịu ảnh hưởng bởi độ cao anten, địa hình, khoảng cách đến trạm phát và vật cản. Phản xạ từ cần cẩu hoặc công trình tại cảng đôi khi có thể làm hình ảnh và âm thanh bị biến dạng.

Ưu điểm nổi bật của SAILOR Mark 32ALC 50M

SAILOR Mark 32ALC 50M sử dụng cấu trúc đa hướng nên không cần xoay anten theo đài phát. Đặc điểm này phù hợp với tàu thường xuyên đổi hướng hoặc thay đổi vị trí neo.

Công nghệ ALC tự động kiểm soát mức tín hiệu trên ba dải tần. Hệ thống nhờ đó hạn chế méo liên điều chế khi hoạt động gần các nguồn phát mạnh.

Bộ lọc tích hợp giúp suy giảm tín hiệu tại tần số VHF 156 MHz và AIS 162 MHz. Đây là lợi thế quan trọng khi anten giải trí được lắp gần hệ thống vô tuyến hàng hải.

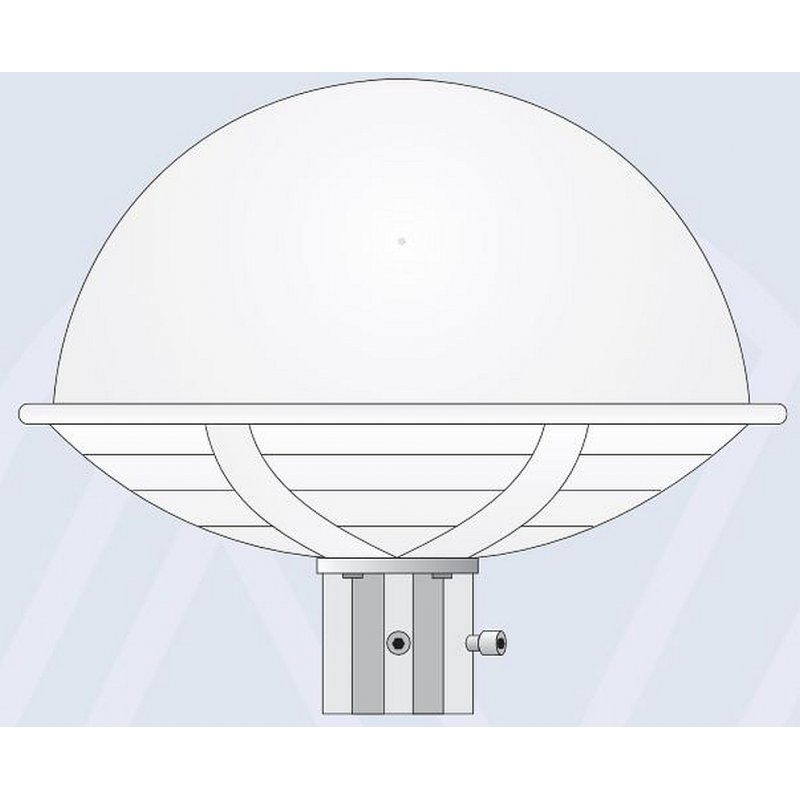

Vỏ anten làm từ nhựa ABS và được lấp đầy bằng bọt polyurethane. Chân đế dùng hợp kim chịu nước mặn, còn bu lông sử dụng thép không gỉ chịu axit.

SAILOR Mark 32ALC 50M có kích thước tương đối gọn so với hệ thống anten Yagi nhiều phần tử. Bộ khuếch đại bên trong có thể thay thế khi cần bảo trì.

Cáp đồng trục 50 m tạo thêm lựa chọn khi bố trí thiết bị. Người lắp đặt có thể đưa đường cáp từ cột buồm đến tủ phân phối mà không cần tạo mối nối ngoài trời.

Vì sao nên chọn SAILOR Mark 32ALC 50M?

SAILOR Mark 32ALC 50M phù hợp với tàu cần thu AM, FM và truyền hình mặt đất bằng một anten đa hướng. Thiết bị giúp giảm số lượng anten giải trí phải lắp trên cột buồm.

Phiên bản cáp 50 m thuận tiện cho tàu lớn hoặc vị trí lắp anten cách xa phòng thiết bị. Việc hạn chế mối nối giữa đường cáp giúp giảm nguy cơ nước xâm nhập và suy giảm tín hiệu.

ALC cùng bộ lọc VHF/AIS tạo khác biệt so với anten thu thụ động thông thường. Hệ thống được thiết kế để xử lý môi trường có nhiều nguồn phát vô tuyến công suất cao.

Người mua cần hiểu rõ đây không phải thiết bị vệ tinh. Sản phẩm chỉ thu tín hiệu phát thanh và truyền hình mặt đất trong vùng phủ. Tàu cần truyền hình vệ tinh phải sử dụng anten TVRO phù hợp.

Do sản phẩm đã ngừng sản xuất, tình trạng hàng và bộ khuếch đại cần được kiểm tra kỹ. Với dự án lắp mới, SEAS 6000 có thể là lựa chọn thay thế phù hợp hơn.

Trước khi đặt hàng, cần xác nhận anten, cáp 50 m, bộ nguồn và đầu nối thực tế. Việc lắp đặt phải bảo đảm khoảng cách với radar, anten phát và ống khói.

Tham khảo các sản phẩm hiện có tại DIENTHOAIVETINH và VETINHNET. Nếu bạn có thắc mắc vui lòng liên hệ với Hotline 0386.001.001 hoặc 0974.051.444 để được giải đáp chi tiết.

FAQ

SAILOR Mark 32ALC 50M có phải cáp anten vệ tinh không?

Không. Đây là anten chủ động thu AM, FM và truyền hình mặt đất, được cung cấp kèm cáp đồng trục dài 50 m.

Thiết bị có thu được truyền hình vệ tinh không?

Không. Sản phẩm không thu tín hiệu từ vệ tinh địa tĩnh. Tàu cần truyền hình vệ tinh phải sử dụng hệ thống TVRO.

Anten có cần điều chỉnh hướng không?

Không. Mark 32ALC là anten đa hướng nên không cần quay theo hướng của trạm phát trong điều kiện sử dụng thông thường.

Thiết bị sử dụng nguồn điện nào?

Bộ khuếch đại của anten sử dụng nguồn 15 VDC và tiêu thụ khoảng 200 mA. Hệ thống cần bộ nguồn tương thích.

SAILOR Mark 32ALC còn được sản xuất không?

Model này đã ngừng sản xuất. SEAS 6000 hiện được giới thiệu là sản phẩm thay thế cho Mark 32ALC và một số anten Naval cũ.
