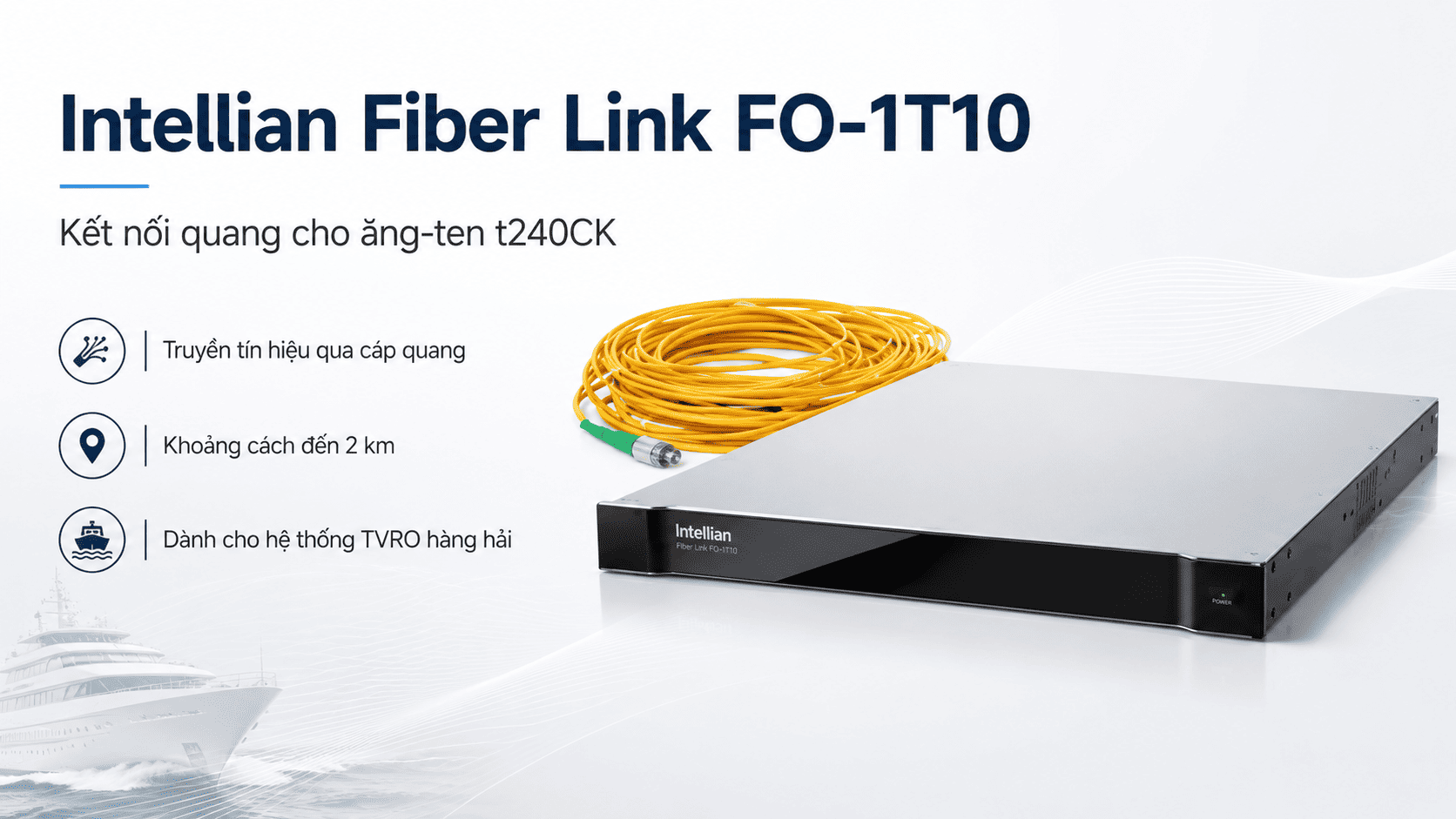

Intellian Fiber Link FO-1T10 Cho Ăng-Ten t240CK, Truyền Tín Hiệu Quang Đến 2 km

Intellian Fiber Link FO-1T10 là hệ thống kết nối cáp quang chuyên dụng cho ăng-ten truyền hình vệ tinh Intellian t240CK. Sản phẩm thay thế tuyến cáp đồng trục dài giữa thiết bị trên boong và phòng kỹ thuật dưới boong.

Giải pháp này phù hợp với tàu có kích thước lớn. Phòng thiết bị có thể nằm cách xa vị trí lắp radome. Người thiết kế hệ thống không cần đặt thiết bị phân phối truyền hình gần ăng-ten.

Hệ thống gồm hai mô-đun chính. Một mô-đun được lắp tại khu vực trên boong. Mô-đun còn lại được đặt trong phòng thiết bị dưới boong.

Hai mô-đun kết nối bằng một tuyến cáp quang. Tín hiệu của hệ thống t240CK được truyền qua sợi quang với mức suy hao thấp.

Intellian Fiber Link FO-1T10 hỗ trợ tuyến cáp dài đến khoảng 2 km. Khoảng cách này vượt xa nhiều giải pháp dùng cáp đồng trục thông thường.

Sản phẩm không phải modem Internet. Thiết bị cũng không tạo Wi-Fi hoặc cung cấp dịch vụ truyền hình. Chức năng chính là truyền tín hiệu TVRO của t240CK qua đường cáp quang.

Intellian Fiber Link FO-1T10 Dùng Cho Thiết Bị Nào?

Intellian Fiber Link FO-1T10 dùng cho thiết bị nào là thông tin quan trọng trước khi đặt hàng. Bộ FiberLink này được thiết kế cho ăng-ten truyền hình vệ tinh Intellian t240CK.

Sản phẩm không phải phụ kiện dùng chung cho mọi hệ thống Intellian. Mỗi dòng ăng-ten có kiến trúc RF và thiết bị điều khiển khác nhau.

Dùng Với Ăng-Ten Intellian t240CK

FO-1T10 được phát triển cho hệ thống TVRO hàng hải Intellian t240CK. Đây là ăng-ten chảo lớn dành cho tàu biển chuyên nghiệp.

Hệ thống t240CK sử dụng chảo phản xạ đường kính khoảng 240 cm. Ăng-ten hỗ trợ thu dịch vụ truyền hình vệ tinh trong băng C và băng Ku.

Khi vệ tinh và cấu hình hệ thống phù hợp, t240CK có thể thu đồng thời C-band và Ku-band. WorldView LNB hỗ trợ chuyển đổi dịch vụ theo khu vực hoạt động của tàu.

FiberLink tạo đường kết nối giữa cụm ăng-ten và thiết bị dưới boong. Tín hiệu sau đó được đưa vào hệ thống phân phối truyền hình trên tàu.

Kết Nối Cụm Thiết Bị Trên Boong

Mô-đun trên boong được bố trí gần cụm ăng-ten t240CK. Vị trí cụ thể phụ thuộc cấu hình lắp đặt của hệ thống.

Bộ phận này tiếp nhận tín hiệu từ hệ thống ăng-ten. Tín hiệu được chuyển sang định dạng phù hợp để truyền qua cáp quang.

Việc đặt mô-đun gần ăng-ten giúp rút ngắn tuyến kết nối cục bộ. Tuyến dài giữa các boong được thực hiện bằng cáp quang.

Kết Nối Thiết Bị Dưới Boong

Mô-đun dưới boong thường được lắp trong phòng thiết bị truyền hình. Bộ phận này nhận tín hiệu từ tuyến quang.

Tín hiệu sau đó được chuyển đến hệ thống phân phối phù hợp. Các đầu thu truyền hình tiếp tục xử lý chương trình theo cấu hình của tàu.

Số lượng đầu thu không phụ thuộc trực tiếp vào FO-1T10. Cấu hình đầu thu do hệ thống phân phối truyền hình quyết định.

Không Dùng Cho Intellian t240C Hoặc t240K Khi Chưa Xác Nhận

FO-1T10 được xác định cho t240CK. Người mua không nên mặc định dùng cùng t240C hoặc t240K.

Tên sản phẩm gần giống không bảo đảm khả năng tương thích. Các model có thể dùng bộ FiberLink khác nhau.

Trước khi đặt hàng, cần kiểm tra:

• Model đầy đủ của ăng-ten.
• Số serial của hệ thống.
• Part number của FiberLink.
• Phiên bản thiết bị điều khiển.
• Sơ đồ kết nối hiện tại.
• Chiều dài tuyến cáp cần triển khai.

Không Dùng Thay FiberLink Cho Dòng Intellian v-Series

FO-1T10 không nên dùng thay bộ FiberLink của hệ thống VSAT v-Series. Các hệ thống v-Series phục vụ kết nối dữ liệu vệ tinh.

t240CK là hệ thống truyền hình TVRO. Kiến trúc và mục đích sử dụng khác với VSAT.

Người mua cần phân biệt rõ giữa:

• Hệ thống TVRO.
• Hệ thống VSAT.
• Bộ chuyển đổi quang RF.
• Thiết bị mạng Ethernet.
• Modem vệ tinh.

Intellian Fiber Link FO-1T10 Phù Hợp Với Ai?

Tàu Du Lịch Có Nhiều Tầng Boong

Tàu du lịch thường có khoảng cách lớn giữa radome và phòng thiết bị. Tuyến cáp có thể đi qua nhiều tầng boong.

FO-1T10 giúp truyền tín hiệu qua một tuyến quang dài. Phòng thiết bị có thể được đặt tại vị trí thuận tiện hơn.

Siêu Du Thuyền

Siêu du thuyền thường yêu cầu hệ thống kỹ thuật gọn và thẩm mỹ. Việc giảm số lượng cáp đồng trục giúp tối ưu đường cáp.

Cáp quang có kích thước nhỏ và trọng lượng thấp. Đặc điểm này phù hợp với các tuyến truyền dẫn dài.

Tàu Thương Mại Lớn

Tàu thương mại có nhiều khoang kỹ thuật và vật cản kim loại. Tuyến cáp từ boong xuống phòng thiết bị có thể rất dài.

FO-1T10 giúp giảm ảnh hưởng của khoảng cách. Giải pháp cũng hỗ trợ bố trí phòng thiết bị linh hoạt hơn.

Tàu Nghiên Cứu

Tàu nghiên cứu thường có nhiều thiết bị điện và hệ thống đo lường. Môi trường này có thể xuất hiện nhiễu điện từ.

Đường truyền quang không dẫn điện giữa hai đầu. Đặc tính này giúp hạn chế ảnh hưởng từ nhiễu điện từ.

Tàu Hỗ Trợ Ngoài Khơi

Tàu ngoài khơi có nhiều thiết bị công suất lớn. Không gian đi cáp cũng phức tạp.

Một tuyến cáp quang giúp đơn giản hóa việc thi công. Kỹ thuật viên dễ quản lý đường truyền hơn.

Dự Án Đóng Mới Và Cải Tạo Tàu

FO-1T10 phù hợp với dự án đóng mới. Sản phẩm cũng có thể được cân nhắc khi cải tạo hệ thống t240CK.

Chủ tàu không phải di chuyển phòng thiết bị chỉ vì khoảng cách cáp. Tuy nhiên, toàn bộ sơ đồ cần được khảo sát trước.

Ứng Dụng Thực Tế Của Intellian Fiber Link FO-1T10

Truyền Tín Hiệu Từ Radome Xuống Phòng Thiết Bị

Ăng-ten t240CK thường được lắp ở vị trí cao. Khu vực này cần có tầm nhìn vệ tinh thông thoáng.

Phòng thiết bị có thể nằm sâu bên trong thân tàu. FO-1T10 tạo đường truyền giữa hai khu vực.

Thay Thế Tuyến Cáp Đồng Trục Dài

Cáp đồng trục có thể gây suy hao khi chiều dài tăng. Nhiều tuyến cáp còn làm tăng trọng lượng và độ phức tạp.

FiberLink giúp thay tuyến cáp dài bằng một đường quang. Hệ thống nhờ đó gọn hơn.

Bố Trí Phòng Thiết Bị Linh Hoạt

Phòng thiết bị không cần nằm sát chân radome. Người thiết kế có thể chọn vị trí thuận tiện cho bảo trì.

Khoảng cách hỗ trợ có thể đạt đến khoảng 2 km. Chiều dài thực tế phải theo thiết kế của hệ thống.

Giảm Khối Lượng Cáp Trên Tàu

Cáp quang thường nhẹ hơn bó cáp đồng trục dài. Điều này có lợi trên tàu có nhiều tầng.

Việc đánh dấu và quản lý tuyến cáp cũng đơn giản hơn. Tuy nhiên, sợi quang cần được bảo vệ đúng cách.

Hạn Chế Ảnh Hưởng Của Nhiễu Điện Từ

Cáp quang không truyền tín hiệu bằng dòng điện. Vì vậy, tuyến truyền ít chịu ảnh hưởng từ nhiễu điện từ.

Đặc điểm này hữu ích trong phòng máy hoặc khu vực nhiều thiết bị điện.

Phân Phối Tín Hiệu Đến Nhiều Đầu Thu

FO-1T10 đưa tín hiệu từ ăng-ten về phòng thiết bị. Hệ thống phân phối sau đó chuyển tín hiệu đến các đầu thu.

FiberLink không quyết định số lượng đầu thu. Khả năng phân phối phụ thuộc cấu hình dưới boong.

Ưu Điểm Nổi Bật Của Intellian Fiber Link FO-1T10

Hỗ Trợ Khoảng Cách Đến Khoảng 2 km

Đây là ưu điểm quan trọng của hệ thống. Khoảng cách dài giúp giải quyết hạn chế của cáp đồng trục.

Tàu có thể bố trí radome và phòng thiết bị tại hai khu vực cách xa nhau.

Chỉ Cần Một Tuyến Cáp Quang

Hai mô-đun được liên kết bằng một tuyến quang. Điều này giúp giảm số lượng cáp đi dọc tàu.

Không gian máng cáp được tối ưu hơn. Quá trình đánh dấu tuyến cũng dễ quản lý.

Suy Hao Thấp Trên Tuyến Dài

Tín hiệu quang phù hợp với đường truyền dài. Mức suy hao thấp giúp duy trì chất lượng kết nối giữa hai mô-đun.

FiberLink không tăng độ lợi của ăng-ten. Chất lượng thu vẫn phụ thuộc hệ thống t240CK.

Ít Chịu Ảnh Hưởng Của Nhiễu Điện Từ

Tuyến quang không dẫn điện. Nhiễu từ động cơ và thiết bị điện ít tác động trực tiếp đến tín hiệu.

Đây là lợi thế trong môi trường kỹ thuật phức tạp trên tàu.

Thiết Kế Đồng Bộ Cho t240CK

FO-1T10 được thiết kế theo kiến trúc của Intellian t240CK. Sản phẩm không phải bộ chuyển đổi quang phổ thông.

Giải pháp đồng bộ giúp giảm nguy cơ không tương thích. Việc lắp đặt vẫn cần đúng sơ đồ kỹ thuật.

Phù Hợp Với Không Gian Kỹ Thuật Hạn Chế

Cáp quang nhỏ và nhẹ. Đặc điểm này hữu ích tại các tuyến máng cáp chật.

Tuy nhiên, kỹ thuật viên phải tuân thủ bán kính uốn. Không nên kéo hoặc bẻ gập sợi quang.

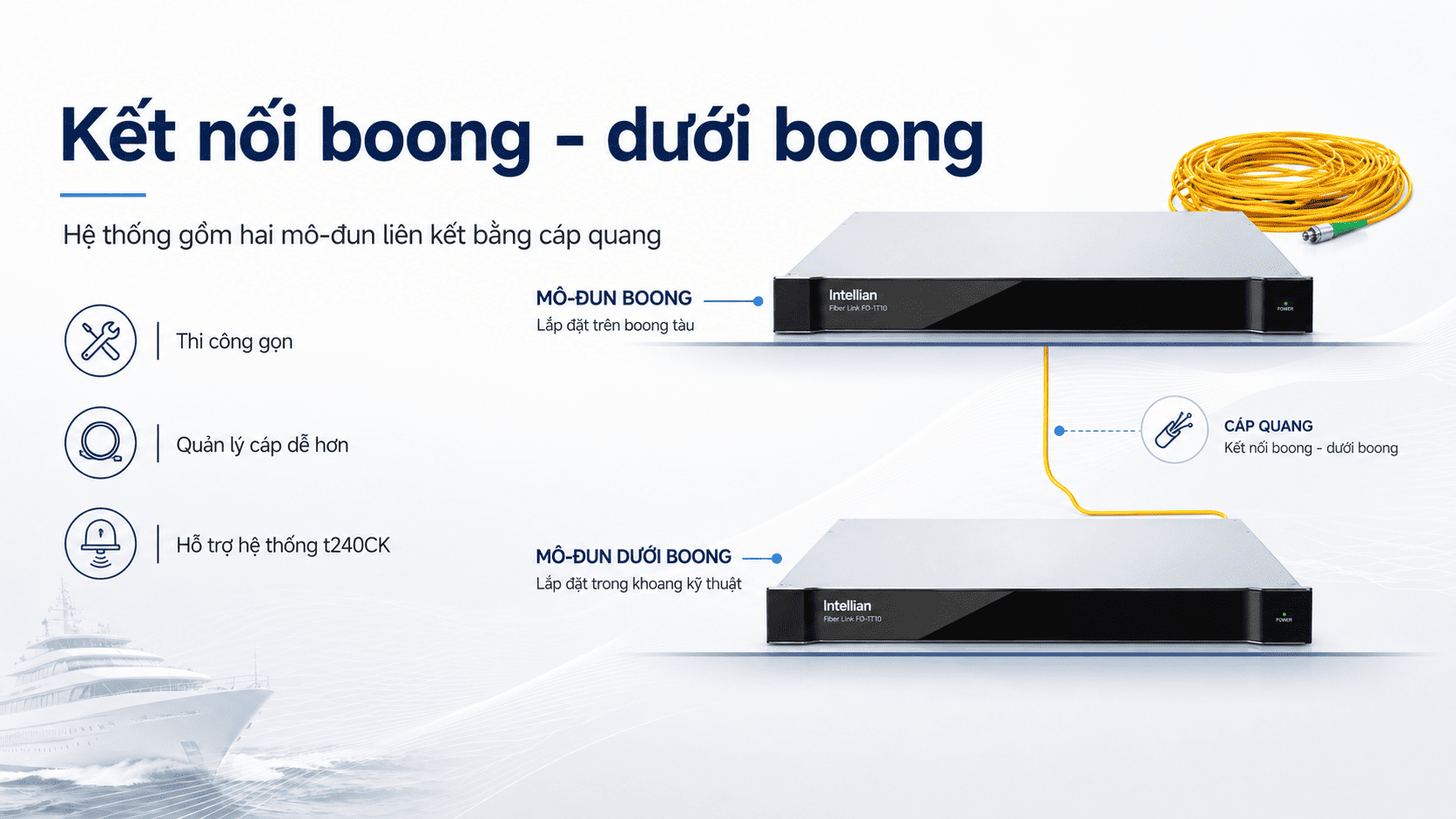

Cấu Tạo Hệ Thống Intellian Fiber Link FO-1T10

Mô-đun Trên Boong

Mô-đun trên boong có kích thước khoảng 27 × 17 × 3,6 cm. Trọng lượng tham khảo khoảng 1,5 kg.

Bộ phận này cần được lắp tại vị trí thuận tiện. Không gian xung quanh phải đủ cho đấu nối và bảo trì.

Mô-đun Dưới Boong

Mô-đun dưới boong có kích thước khoảng 43,1 × 38 × 4,44 cm. Trọng lượng tham khảo khoảng 4 kg.

Thiết bị thường được bố trí trong phòng kỹ thuật. Vị trí lắp cần thông thoáng và dễ tiếp cận.

Tuyến Cáp Quang

Cáp quang liên kết hai mô-đun. Chiều dài cáp phải được xác định từ sơ đồ thực tế.

Không nên mặc định bộ sản phẩm có sẵn cáp đúng chiều dài. Cấu hình giao hàng cần được kiểm tra trước.

Nguồn Điện Cho Hai Mô-đun

Hai mô-đun sử dụng nguồn điện theo cấu hình hệ thống. Công suất tối đa tham khảo của mỗi bộ phận khoảng 15 W.

Nguồn cấp cần tuân thủ sơ đồ kỹ thuật của Intellian. Không nên tự đấu nguồn khi chưa xác nhận thông số.

Lưu Ý Khi Lắp Đặt Intellian Fiber Link FO-1T10

Khảo Sát Tuyến Cáp Trước Khi Thi Công

Kỹ thuật viên cần đo khoảng cách thực tế. Đường đi phải tránh vị trí dễ va đập.

Cần tính cả phần cáp dự phòng tại hai đầu. Không nên kéo cáp quá căng.

Tuân Thủ Bán Kính Uốn

Cáp quang có giới hạn bán kính uốn. Bẻ gập mạnh có thể làm suy giảm tín hiệu.

Tuyến cáp cần được cố định bằng phụ kiện phù hợp. Không dùng dây siết quá chặt.

Giữ Sạch Đầu Sợi Quang

Bụi hoặc dầu trên đầu nối có thể ảnh hưởng đường truyền. Đầu sợi phải được bảo vệ khi chưa sử dụng.

Kỹ thuật viên cần vệ sinh bằng dụng cụ chuyên dụng. Không chạm tay trực tiếp vào bề mặt đầu nối.

Kiểm Tra Suy Hao Sau Khi Lắp

Tuyến cáp nên được kiểm tra trước khi vận hành. Kết quả giúp phát hiện lỗi đầu nối hoặc điểm uốn.

Toàn bộ hệ thống t240CK cũng cần được thử nghiệm. Chỉ kiểm tra sợi quang là chưa đủ.

Xác Nhận Part Number

Người mua phải đối chiếu mã FO-1T10. Không nên chọn phụ kiện chỉ dựa trên hình ảnh.

Model t240CK và số serial cần được cung cấp cho đơn vị tư vấn. Việc này giúp giảm nguy cơ mua sai.

Vì Sao Nên Chọn Intellian Fiber Link FO-1T10?

Intellian Fiber Link FO-1T10 phù hợp khi tuyến kết nối của t240CK quá dài cho cáp đồng trục.

Sản phẩm hỗ trợ khoảng cách đến khoảng 2 km. Phòng thiết bị nhờ đó có thể đặt tại vị trí thuận tiện.

Một tuyến cáp quang giúp giảm số lượng cáp trên tàu. Khối lượng và độ phức tạp của đường truyền cũng được giảm.

Đường truyền quang ít chịu ảnh hưởng của nhiễu điện từ. Đây là lợi thế trong môi trường có nhiều thiết bị công suất lớn.

FO-1T10 được thiết kế đồng bộ với t240CK. Giải pháp chuyên dụng giúp hạn chế rủi ro từ bộ chuyển đổi không tương thích.

Trước khi đặt hàng, khách hàng cần khảo sát tuyến cáp. Chiều dài, loại sợi và đầu nối phải được xác nhận.

Việc lắp đặt nên do kỹ thuật viên chuyên môn thực hiện. Hệ thống phải được kiểm tra trước khi bàn giao.

FAQ – Câu Hỏi Thường Gặp Về FO-1T10

Intellian Fiber Link FO-1T10 dùng cho thiết bị nào?

FO-1T10 được thiết kế cho ăng-ten truyền hình vệ tinh Intellian t240CK.

FO-1T10 có phải cáp quang không?

Không chỉ là một sợi cáp. Đây là hệ thống gồm mô-đun trên boong và mô-đun dưới boong.

FO-1T10 có phải tên đầu nối không?

Không. FO-1T10 là mã của bộ FiberLink dành cho hệ thống t240CK.

Hệ thống hỗ trợ cáp dài bao nhiêu?

Tuyến cáp quang có thể dài đến khoảng 2 km trong cấu hình phù hợp.

FiberLink có giúp Internet vệ tinh nhanh hơn không?

Không. Thiết bị phục vụ hệ thống truyền hình TVRO. Sản phẩm không phải modem VSAT.

FO-1T10 có tạo Wi-Fi không?

Không. Thiết bị không có chức năng phát Wi-Fi hoặc định tuyến mạng.

FiberLink có tăng độ lợi của ăng-ten không?

Không. Độ lợi phụ thuộc chảo t240CK và hệ thống thu. FiberLink chỉ truyền tín hiệu giữa hai khu vực.

Bộ sản phẩm có bao gồm t240CK không?

Không. FO-1T10 là phụ kiện riêng. Ăng-ten, đầu thu và dịch vụ truyền hình không thuộc bộ này.

Cáp quang có luôn đi kèm FO-1T10 không?

Không nên mặc định. Chiều dài và cấu hình cáp cần được xác nhận theo đơn hàng.

FO-1T10 có dùng cho hệ thống Intellian v240 không?

Không nên sử dụng khi chưa có xác nhận kỹ thuật. v240 và t240CK có kiến trúc khác nhau.

Mua Intellian Fiber Link FO-1T10 Ở Đâu?

Khách hàng có thể tham khảo thiết bị Intellian và phụ kiện hàng hải tại DIENTHOAIVETINH và VETINHNET.

Trước khi đặt hàng, khách hàng nên cung cấp model và số serial của ăng-ten. Sơ đồ hệ thống hiện tại cũng cần được kiểm tra.
