Hughes 9502 BGAN: Giải pháp kết nối vệ tinh cho SCADA và M2M

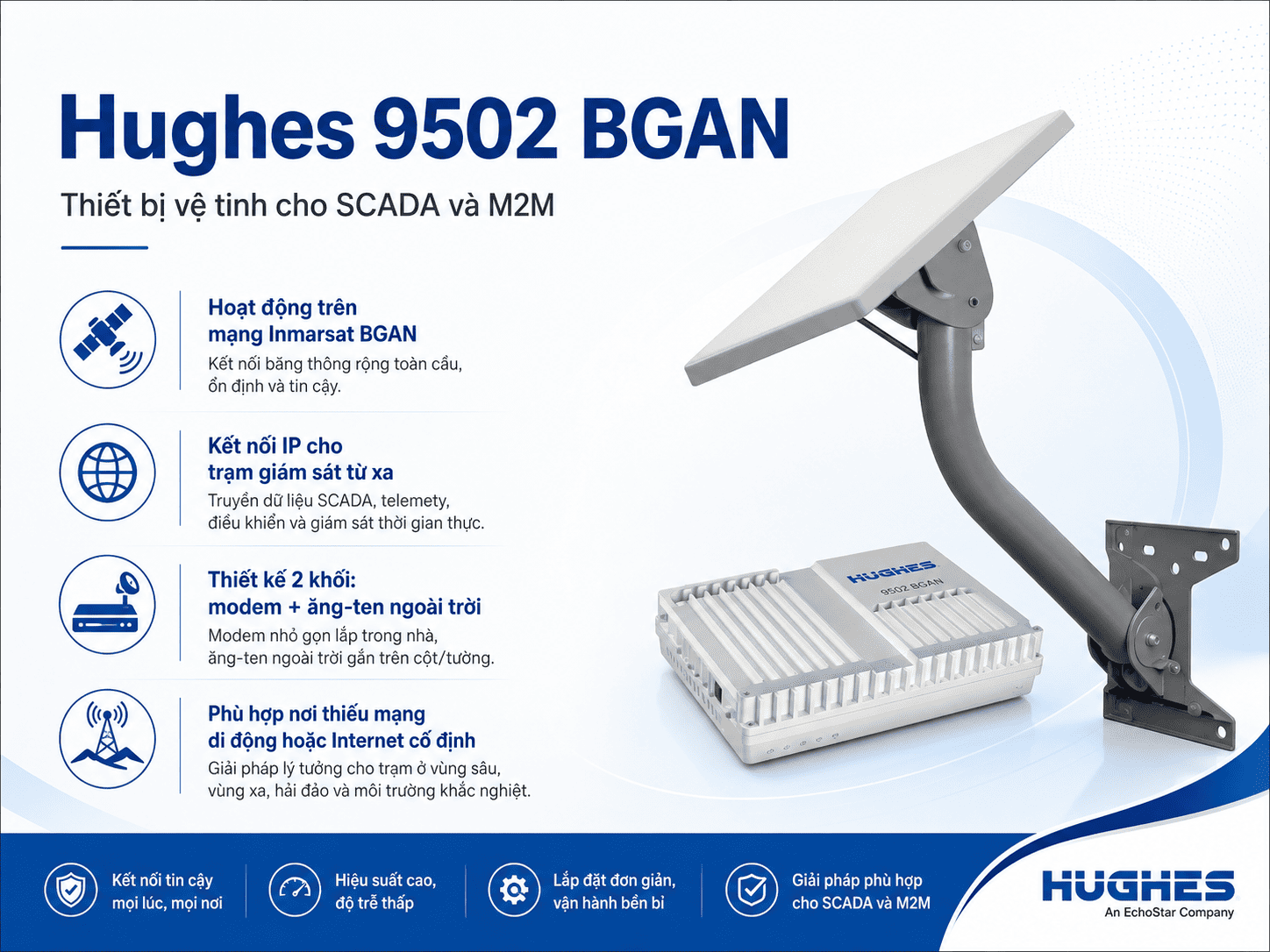

Giới thiệu sản phẩm

Hughes 9502 BGAN là thiết bị đầu cuối vệ tinh chuyên dụng cho hệ thống SCADA và M2M. Sản phẩm hoạt động trên mạng Inmarsat BGAN. Thiết bị cung cấp kết nối IP tại những nơi thiếu hạ tầng viễn thông mặt đất.

Hệ thống hướng đến các trạm giám sát từ xa. Thiết bị phù hợp với vị trí không có người trực thường xuyên. Các ứng dụng tiêu biểu gồm quan trắc môi trường, Smart Grid và giám sát đường ống.

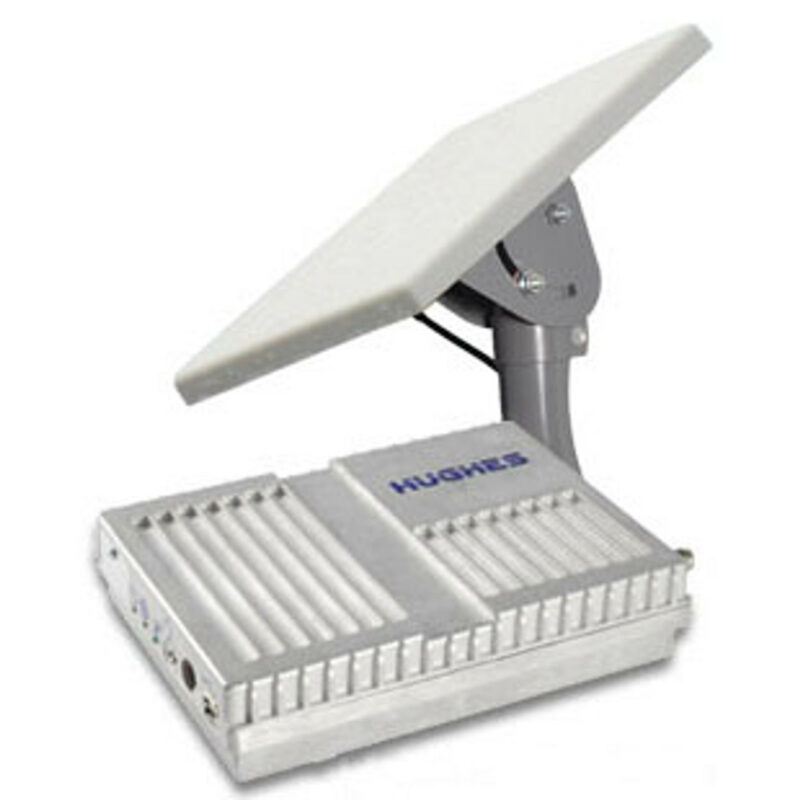

Hughes 9502 BGAN sử dụng thiết kế gồm hai khối riêng biệt. Bộ thu phát IDU được lắp trong nhà hoặc tủ kỹ thuật. Ăng-ten ODU được đặt ngoài trời để thu tín hiệu vệ tinh.

Bộ sản phẩm tiêu chuẩn gồm modem IDU, ăng-ten ODU và cáp RF dài 10 m. Thiết kế này giúp người dùng chọn vị trí ăng-ten thuận lợi hơn. SIM cũng được giữ bên trong khu vực bảo vệ.

Hughes 9502 BGAN có mức tiêu thụ điện rất thấp. Công suất khi chờ dưới 1 W. Công suất khi truyền dữ liệu thấp hơn 20 W.

Thiết bị sử dụng nguồn 12VDC hoặc 24VDC danh định. Cấu hình này phù hợp với trạm sử dụng pin. Sản phẩm cũng thích hợp với hệ thống điện mặt trời có ngân sách năng lượng hạn chế.

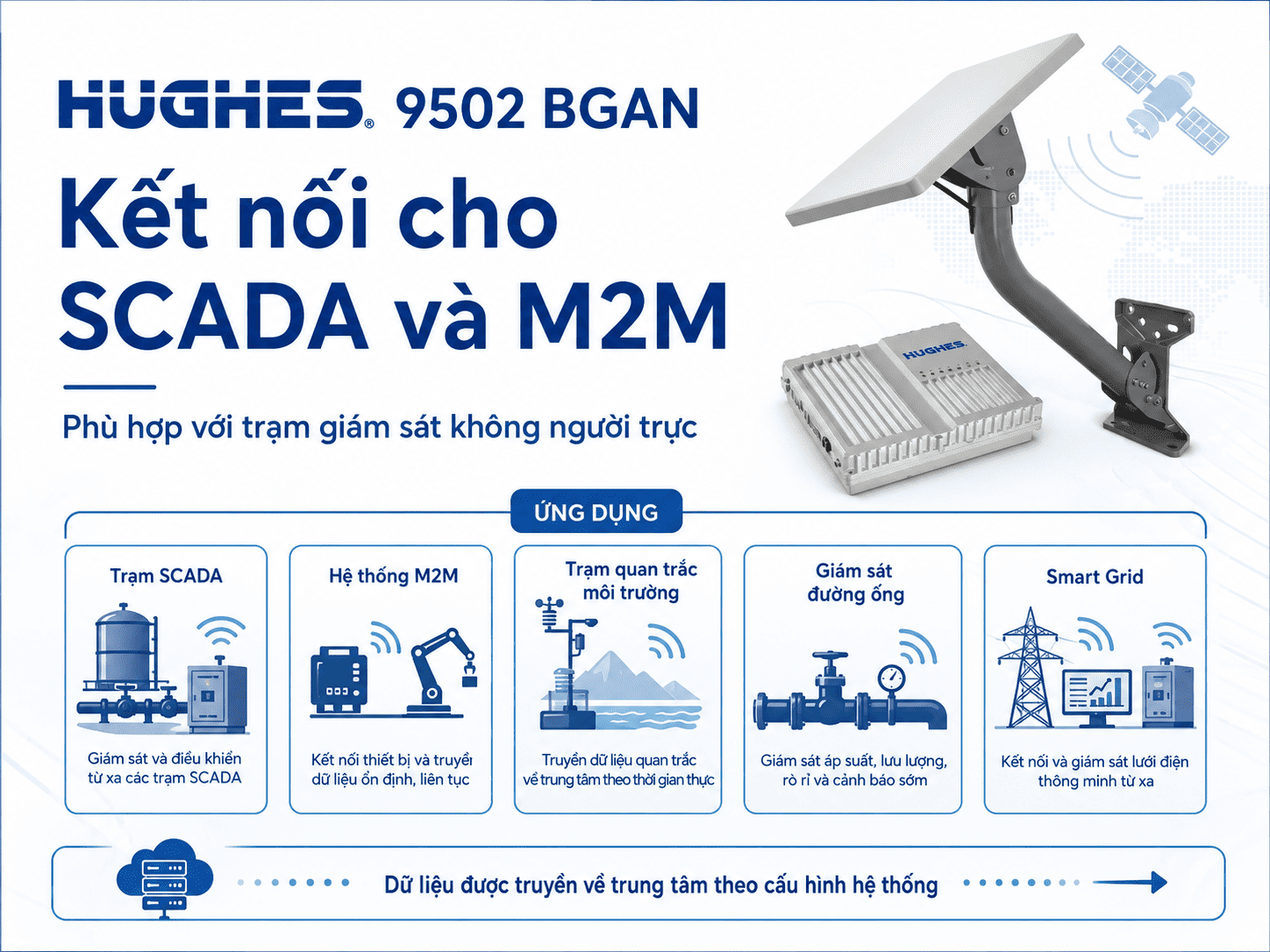

Hughes 9502 BGAN phù hợp với hệ thống nào?

Hệ thống SCADA tại trạm xa

Hughes 9502 BGAN phù hợp với hệ thống SCADA cần kết nối IP ổn định. Thiết bị có thể kết nối với RTU qua cổng Ethernet RJ45. Dữ liệu sau đó được truyền về trung tâm điều hành.

Sản phẩm phù hợp với các trạm không có mạng cáp. Thiết bị cũng hữu ích tại nơi sóng di động yếu. Kết nối vệ tinh tạo đường truyền độc lập với hạ tầng địa phương.

Hệ thống M2M không có người trực

Thiết bị được phát triển cho các ứng dụng machine-to-machine. Hughes 9502 BGAN phù hợp với hệ thống gửi dữ liệu nhỏ và định kỳ.

Trạm có thể gửi trạng thái thiết bị về máy chủ. Hệ thống cũng có thể truyền cảnh báo khi thông số vượt ngưỡng. Các tính năng tự khôi phục giúp giảm nhu cầu can thiệp trực tiếp.

Trạm quan trắc môi trường

Sản phẩm có thể kết nối với bộ ghi dữ liệu qua Ethernet. Dữ liệu nhiệt độ, độ ẩm hoặc mực nước được truyền về trung tâm.

Hughes liệt kê quan trắc môi trường là một ứng dụng phù hợp. Thiết bị cũng có thể dùng cho hệ thống cảnh báo và thu thập dữ liệu địa chấn.

Giám sát đường ống và giếng khai thác

Hughes 9502 BGAN phù hợp với ngành dầu khí và năng lượng. Thiết bị hỗ trợ giám sát đường ống, máy nén và giếng khai thác.

Dữ liệu vận hành có thể được gửi về trung tâm. Cảnh báo cũng được truyền khi hệ thống phát hiện bất thường.

Smart Grid và hạ tầng điện

Thiết bị có thể tạo đường truyền cho hệ thống Smart Grid. Sản phẩm phù hợp với trạm điện nằm ngoài vùng phủ sóng mặt đất.

Mức tiêu thụ điện thấp giúp hệ thống hoạt động với nguồn dự phòng. Đây là lợi thế tại những điểm cần vận hành liên tục.

Đường truyền quản trị dự phòng

Hughes 9502 BGAN có thể dùng cho kết nối quản trị ngoài băng. Đường truyền vệ tinh hoạt động độc lập với mạng chính.

Khi đường truyền mặt đất gặp lỗi, người quản trị vẫn có thể truy cập hệ thống. Tính năng này phù hợp với các trạm hạ tầng quan trọng.

Không phải thiết bị Wi-Fi cho người dùng cuối

Tài liệu của Hughes không liệt kê Wi-Fi trong các giao diện tích hợp. Thiết bị cung cấp Ethernet, USB Type-B và RS-232.

Khi cần mạng không dây, người dùng phải bổ sung router phù hợp. Hughes 9502 BGAN hướng đến kết nối M2M hơn là truy cập Internet cá nhân.

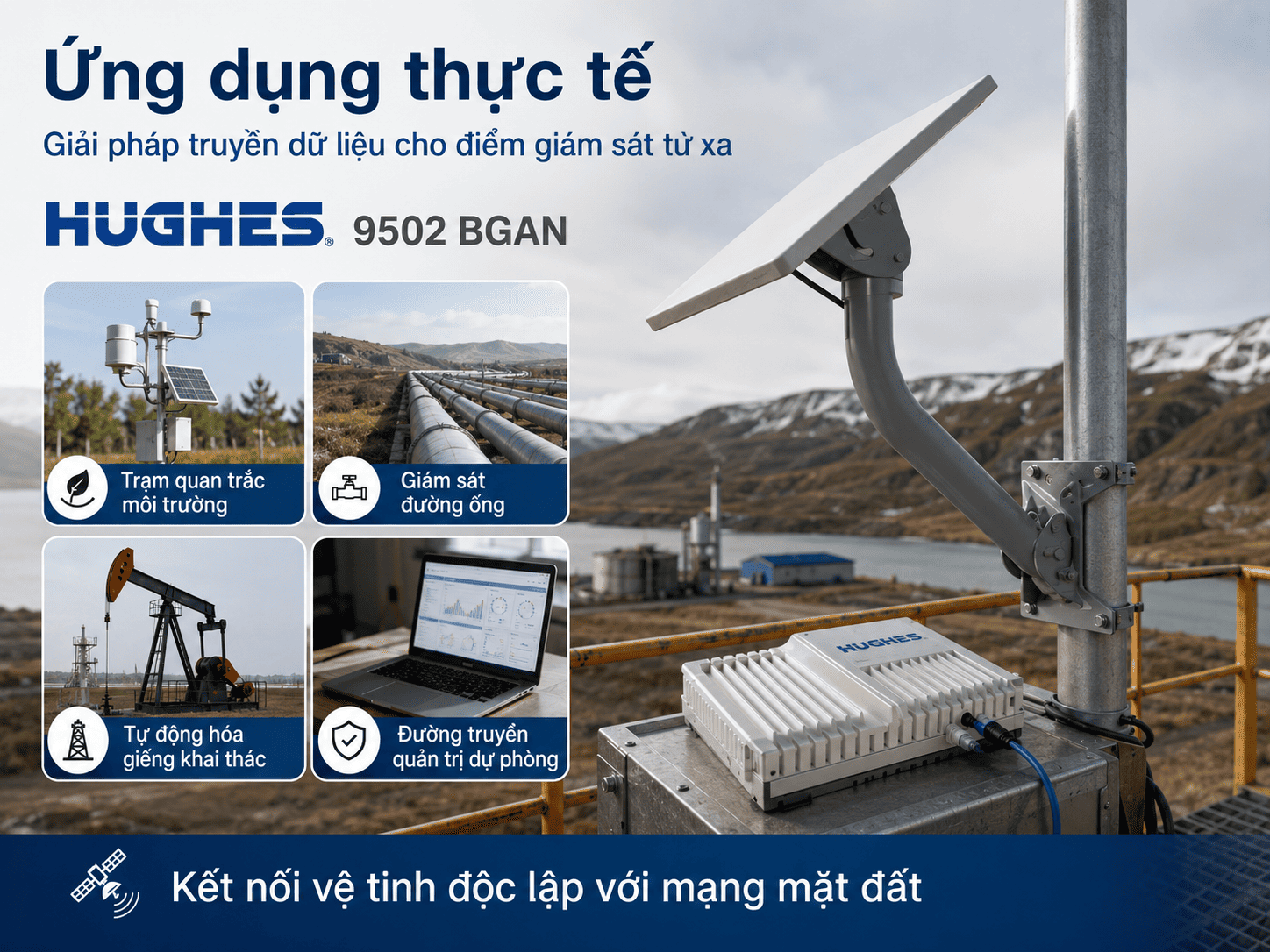

Ứng dụng thực tế của Hughes 9502 BGAN

Truyền dữ liệu cảm biến về trung tâm

Thiết bị có thể nhận dữ liệu từ RTU hoặc bộ ghi dữ liệu. Thông tin được truyền qua cổng Ethernet đến mạng vệ tinh.

Trung tâm điều hành có thể theo dõi trạng thái trạm từ xa. Nhân sự cũng có thể phát hiện sự thay đổi sớm hơn.

Gửi cảnh báo từ trạm đường ống

Hughes 9502 BGAN phù hợp với hệ thống giám sát đường ống. Thiết bị có thể truyền trạng thái áp suất và hoạt động của máy nén.

Khi xuất hiện sự cố, hệ thống có thể gửi cảnh báo. Đội vận hành nhờ đó phản ứng nhanh hơn.

Tạo kết nối cho trạm điện mặt trời

Mức tiêu thụ khi chờ dưới 1 W là ưu điểm quan trọng. Công suất truyền dữ liệu thấp hơn 20 W.

Thông số này giúp thiết bị phù hợp với trạm dùng pin. Sản phẩm cũng có thể tích hợp với hệ thống năng lượng mặt trời.

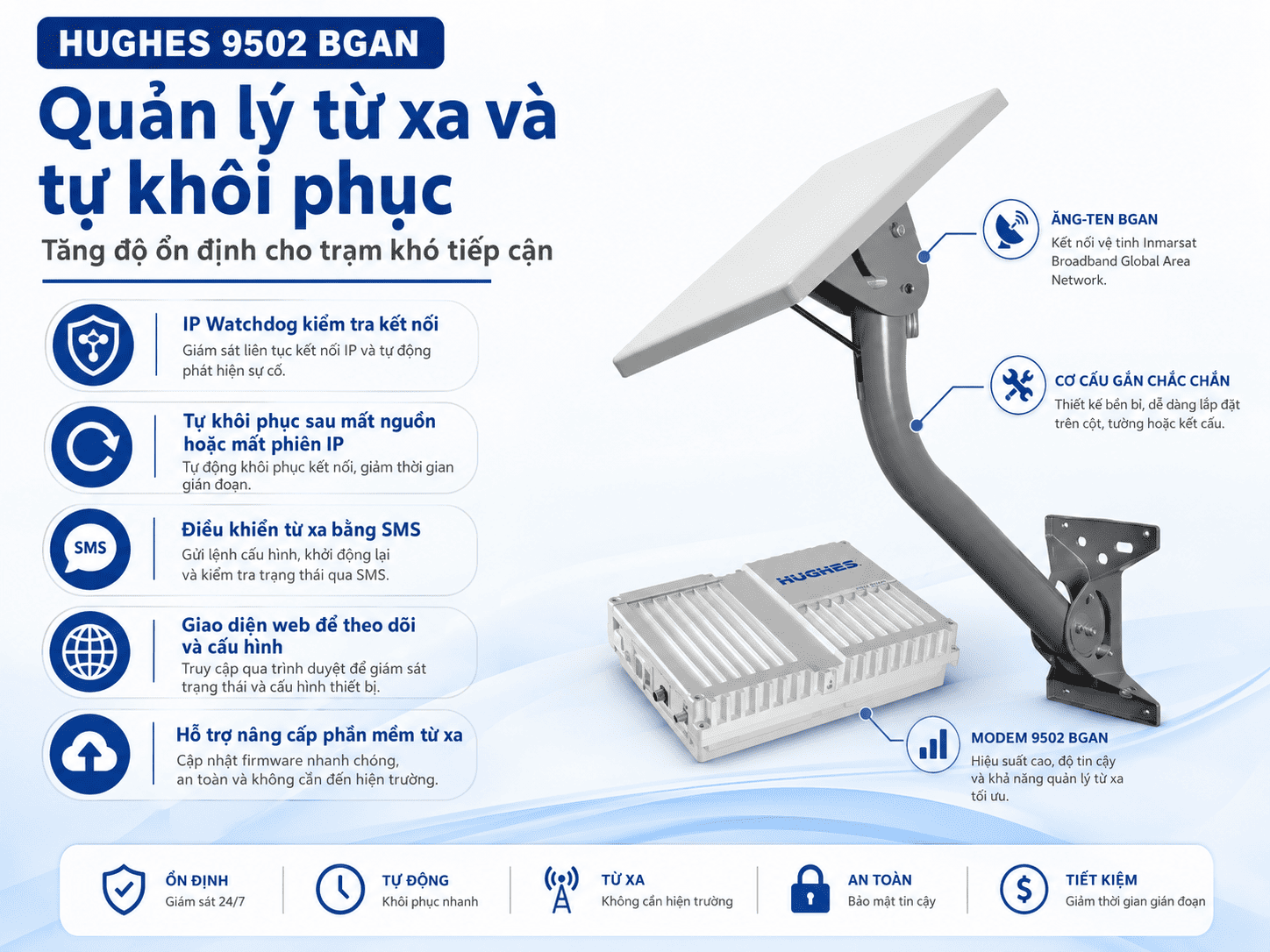

Tự khôi phục kết nối

Hughes 9502 BGAN tích hợp IP Watchdog. Tính năng này giúp kiểm tra trạng thái kết nối mạng.

Thiết bị còn hỗ trợ Auto-On và Auto-Context Activation. Hệ thống có thể khôi phục nguồn và phiên dữ liệu sau sự cố.

Quản lý từ xa qua SMS

Thiết bị hỗ trợ điều khiển từ xa bằng SMS. Người quản trị có thể thực hiện cấu hình và kiểm tra lỗi.

Hệ thống cũng cho phép truy cập giao diện web thông qua cơ chế quản lý từ xa. Điều này giúp giảm số lần kỹ thuật viên phải đến trạm.

Cập nhật phần mềm từ xa

Hughes hỗ trợ nâng cấp firmware qua mạng hoặc tại chỗ. Khả năng cập nhật từ xa giúp tiết kiệm thời gian bảo trì.

Đây là lợi thế với các trạm nằm tại khu vực khó tiếp cận. Nhân sự không phải di chuyển chỉ để cập nhật phần mềm.

Ưu điểm nổi bật của Hughes 9502 BGAN

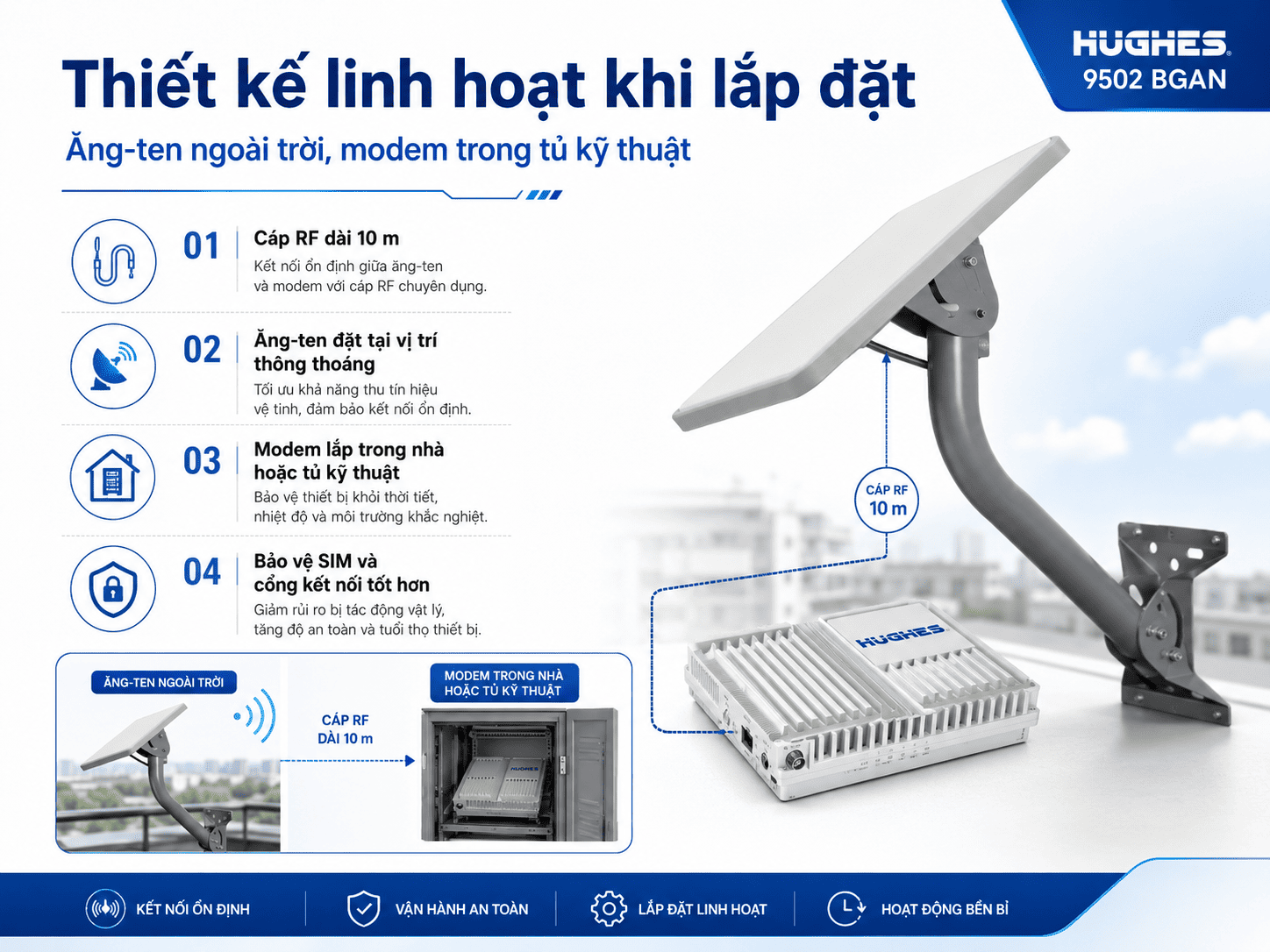

Thiết kế hai khối linh hoạt

Hughes 9502 BGAN tách riêng modem và ăng-ten. Ăng-ten có thể đặt tại vị trí thông thoáng.

Modem được giữ trong nhà hoặc tủ RTU. SIM và các cổng kết nối nhờ đó được bảo vệ tốt hơn.

Cáp RF dài 10 m

Bộ sản phẩm có cáp RF dài 10 m. Chiều dài này tạo sự linh hoạt khi bố trí hệ thống.

Người dùng có thể đặt ăng-ten cách xa modem. Tuy nhiên, việc thay đổi cáp cần tuân thủ yêu cầu suy hao của hãng.

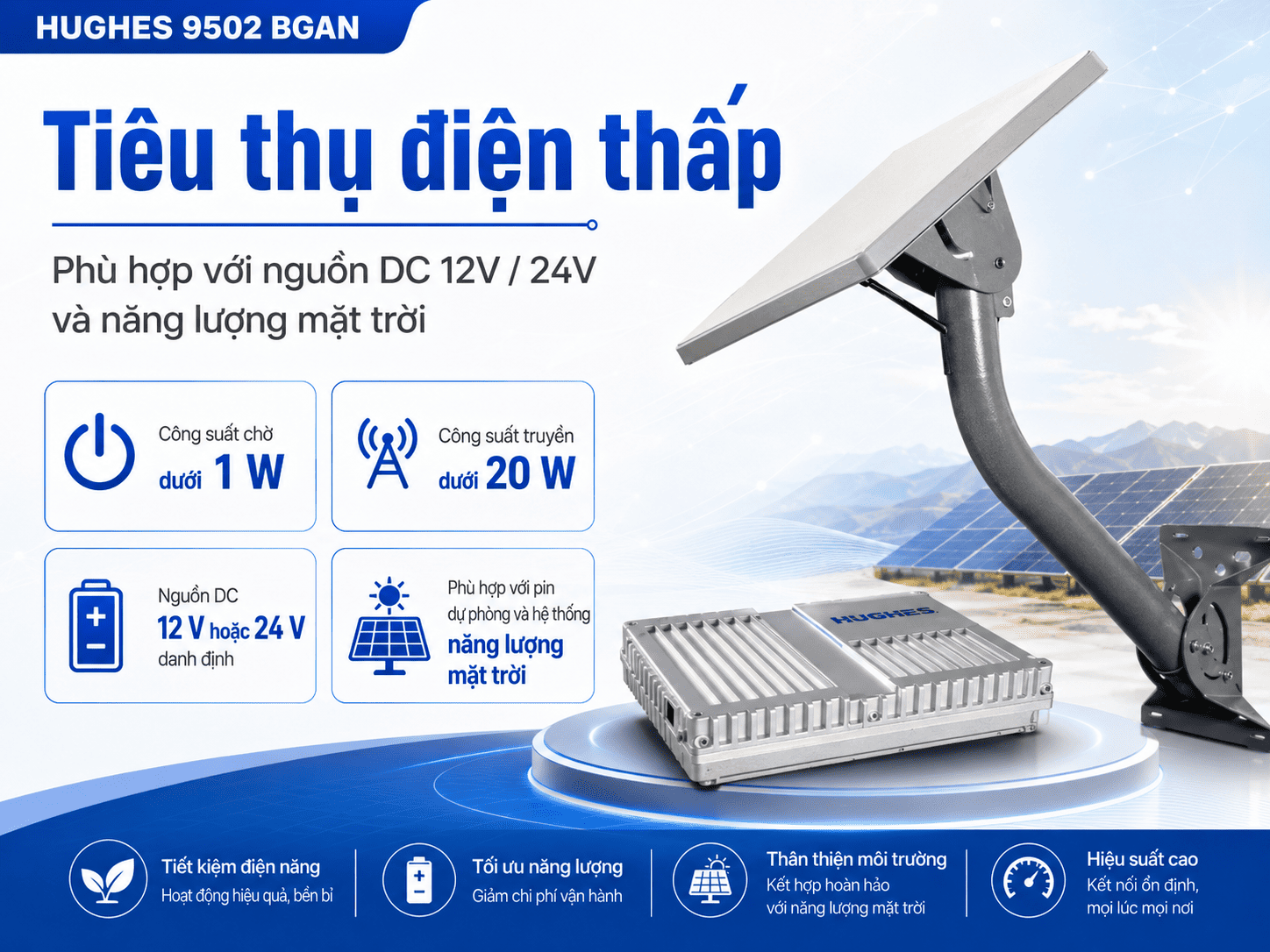

Mức tiêu thụ điện thấp

Công suất khi chờ của thiết bị dưới 1 W. Công suất khi truyền thấp hơn 20 W.

Chế độ tắt bằng GPIO có thể giảm công suất về 0 W. Đây là lợi thế cho những trạm có ngân sách điện hạn chế.

Hỗ trợ nguồn 12VDC và 24VDC

Hughes 9502 BGAN hỗ trợ nguồn 12VDC hoặc 24VDC danh định. Thiết bị dễ tích hợp với nguồn công nghiệp phổ biến.

Người dùng có thể kết hợp với pin dự phòng. Hệ thống điện mặt trời cũng là lựa chọn phù hợp.

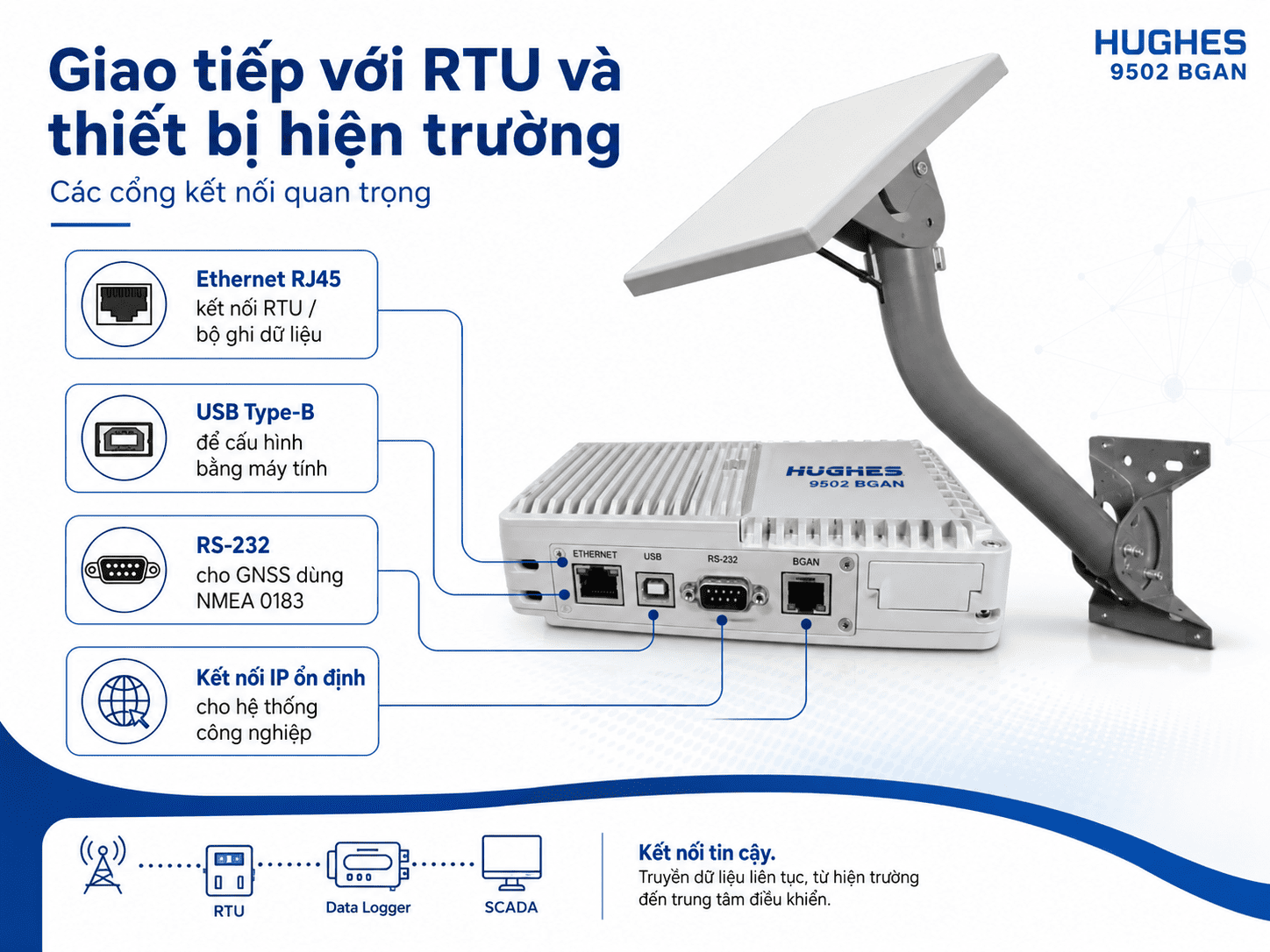

Giao diện kết nối phù hợp SCADA

Cổng Ethernet RJ45 kết nối với RTU hoặc thiết bị mạng. USB Type-B dùng để cấu hình bằng máy tính.

Cổng RS-232 DB9 hỗ trợ thiết bị GNSS dùng NMEA 0183. Modem cũng có cổng TNC để kết nối ăng-ten ngoài.

Hỗ trợ Relay Mode

Relay Mode chuyển địa chỉ WAN IP đến RTU đang kết nối. Tính năng này hỗ trợ một số cấu hình mạng chuyên dụng.

Thiết bị còn hỗ trợ NAT, NAPT và PPPoE. Người quản trị có thể lựa chọn chế độ phù hợp với hệ thống.

Khả năng hoạt động trong môi trường khắc nghiệt

Ăng-ten ODU đạt cấp bảo vệ IP65. Modem IDU đạt IP40.

Nhiệt độ hoạt động được công bố từ -40°C đến +75°C. Modem vẫn cần được lắp trong khu vực được bảo vệ.

Vì sao nên chọn Hughes 9502 BGAN?

Phù hợp với trạm vận hành liên tục

Hughes 9502 BGAN được thiết kế cho SCADA và M2M. Sản phẩm tập trung vào kết nối IP ổn định.

IP Watchdog hỗ trợ kiểm tra đường truyền. Cơ chế tự khôi phục giúp giảm thời gian gián đoạn.

Giảm số lần bảo trì trực tiếp

Quản lý từ xa giúp kỹ thuật viên kiểm tra thiết bị thuận tiện hơn. Điều khiển SMS cũng hỗ trợ xử lý một số tình huống.

Nâng cấp firmware có thể thực hiện qua mạng. Đây là lợi ích lớn tại những vị trí khó tiếp cận.

Phù hợp với nguồn điện hạn chế

Công suất chờ thấp giúp thiết bị tiết kiệm năng lượng. Nguồn 12VDC hoặc 24VDC dễ tích hợp.

Cấu hình này phù hợp với trạm dùng pin và điện mặt trời. Hệ thống có thể vận hành dài ngày nếu được thiết kế đúng.

Bảo vệ modem và SIM tốt hơn

Ăng-ten được lắp ngoài trời. Modem và SIM được giữ trong tủ kỹ thuật.

Cách bố trí này giảm nguy cơ mất cắp. Các cổng kết nối cũng được bảo vệ khỏi tác động trực tiếp.

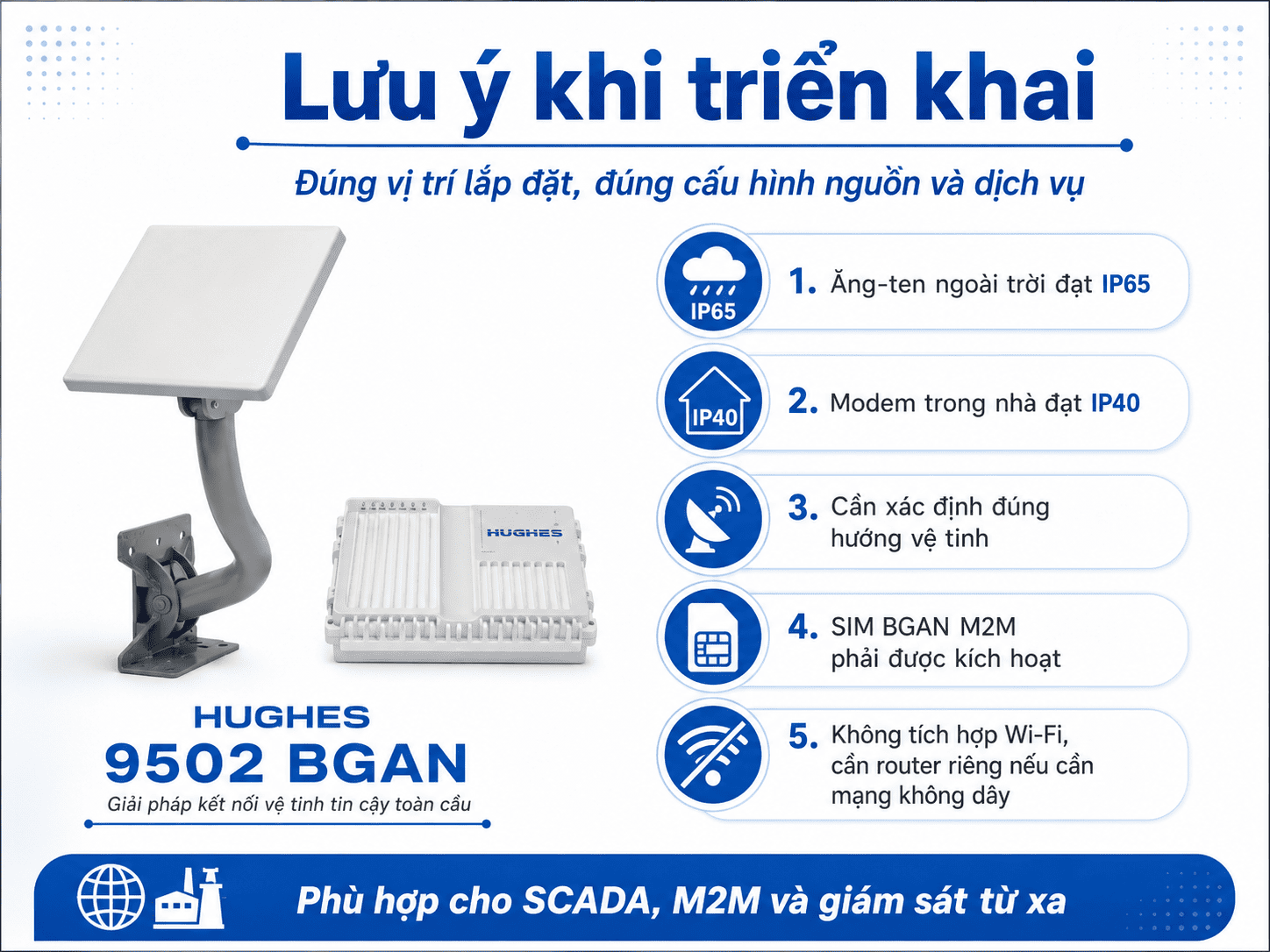

Lưu ý khi chọn mua và lắp đặt

Kiểm tra đúng phiên bản sản phẩm

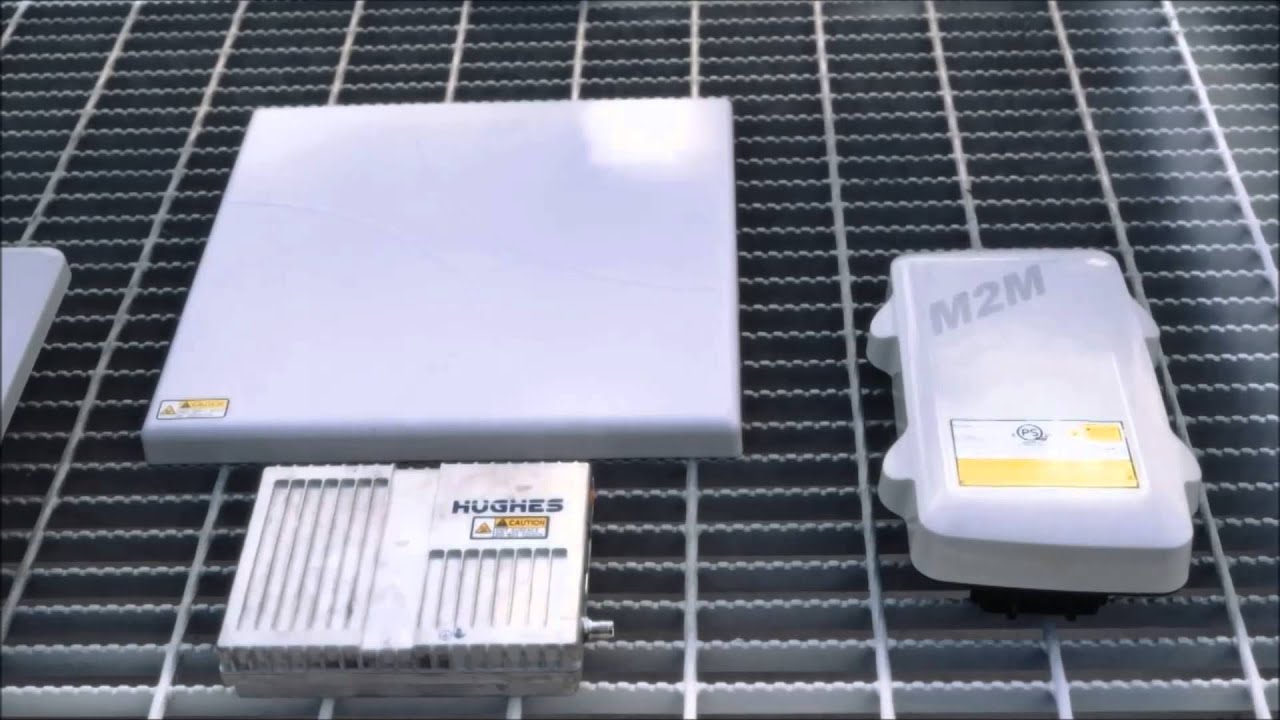

Hughes có phiên bản 9502 dùng ăng-ten ngoài. Hãng cũng cung cấp phiên bản ăng-ten tích hợp.

Bài viết này đề cập phiên bản có IDU và ODU riêng. Người mua cần xác nhận đúng cấu hình trước khi đặt hàng.

Chuẩn bị SIM BGAN hoặc BGAN M2M

Hughes 9502 BGAN sử dụng SIM BGAN hoặc M2M. SIM phải được kích hoạt trước khi vận hành.

Gói cước cần phù hợp với lưu lượng dữ liệu. Người dùng nên tính số bản tin và dung lượng theo tháng.

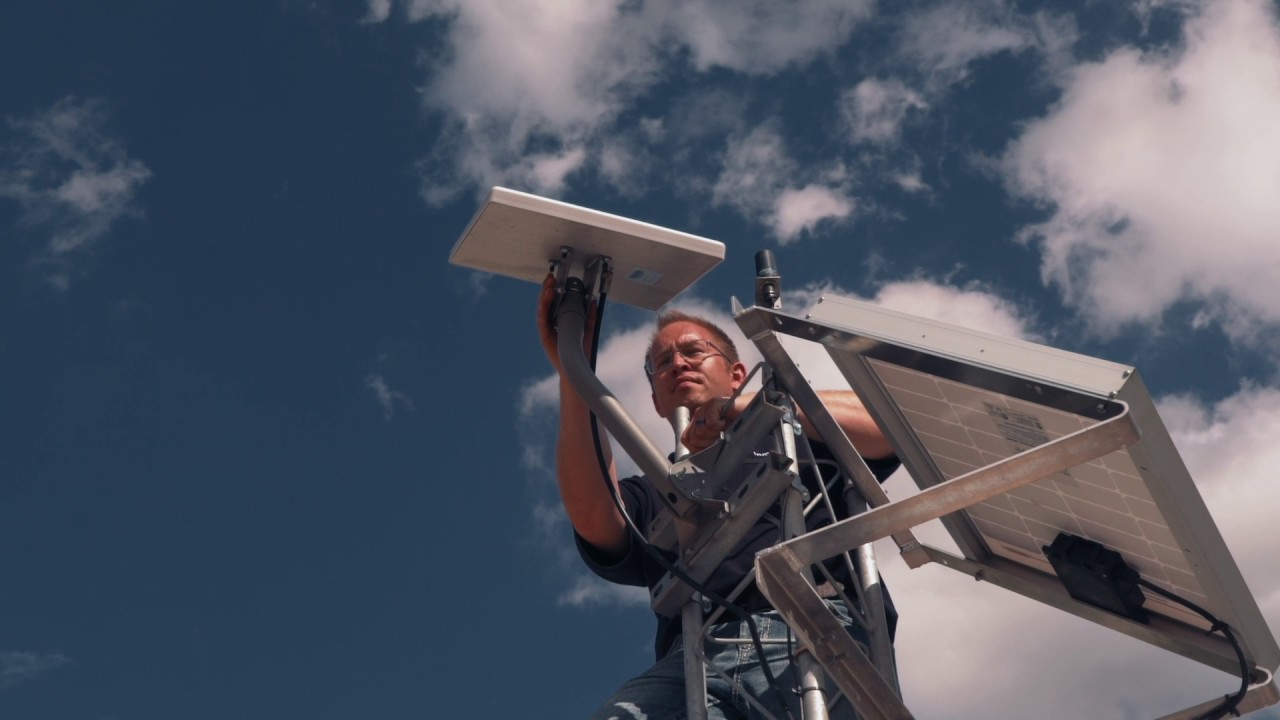

Chọn vị trí đặt ăng-ten

Ăng-ten cần có tầm nhìn phù hợp đến vệ tinh. Vị trí lắp nên hạn chế cây, tường và công trình che chắn.

ODU có thể được lắp trên cột. Góc phương vị và góc ngẩng cần được căn chỉnh chính xác.

Bảo vệ modem IDU

Modem chỉ đạt IP40. Thiết bị phải được đặt trong nhà hoặc tủ kỹ thuật phù hợp.

Không nên để IDU tiếp xúc trực tiếp với mưa. Khu vực lắp cũng cần thông thoáng và dễ bảo trì.

Khách hàng có thể tham khảo sản phẩm tại DIENTHOAIVETINH và VETINHNET. Hotline hỗ trợ: 0386.001.001 hoặc 0974.051.444.

FAQ – Câu hỏi thường gặp

Hughes 9502 BGAN được dùng để làm gì?

Thiết bị cung cấp kết nối IP vệ tinh cho SCADA và M2M. Sản phẩm phù hợp với RTU và trạm giám sát từ xa.

Thiết bị có tích hợp Wi-Fi không?

Không. Tài liệu hãng không liệt kê Wi-Fi tích hợp.

Thiết bị cung cấp kết nối Ethernet RJ45. Người dùng cần bổ sung router nếu muốn tạo mạng Wi-Fi.

Toàn bộ hệ thống có đạt IP65 không?

Không. Chỉ ăng-ten ODU đạt IP65.

Modem IDU đạt IP40. Modem cần được lắp trong nhà hoặc tủ kỹ thuật.

Thiết bị có phù hợp với năng lượng mặt trời không?

Có. Công suất chờ dưới 1 W. Nguồn đầu vào là 12VDC hoặc 24VDC danh định.

Thông số này phù hợp với hệ thống pin và năng lượng mặt trời được thiết kế đúng.

Có thể quản lý thiết bị từ xa không?

Có. Thiết bị hỗ trợ điều khiển bằng SMS. Hệ thống cũng hỗ trợ giao diện web và nâng cấp firmware từ xa.

Bộ sản phẩm gồm những gì?

Bộ tiêu chuẩn gồm modem IDU, ăng-ten ODU và cáp RF dài 10 m.

Hughes 9502 BGAN có tự khôi phục kết nối không?

Có. Thiết bị tích hợp IP Watchdog và Auto-Context Activation.

Các tính năng này hỗ trợ khôi phục phiên dữ liệu sau sự cố.
