Hộp kết nối Sirius SIR CON1 cho TT-3026 SAT-C: Giám sát trạng thái GPS, SAT Link và LRIT/VMS

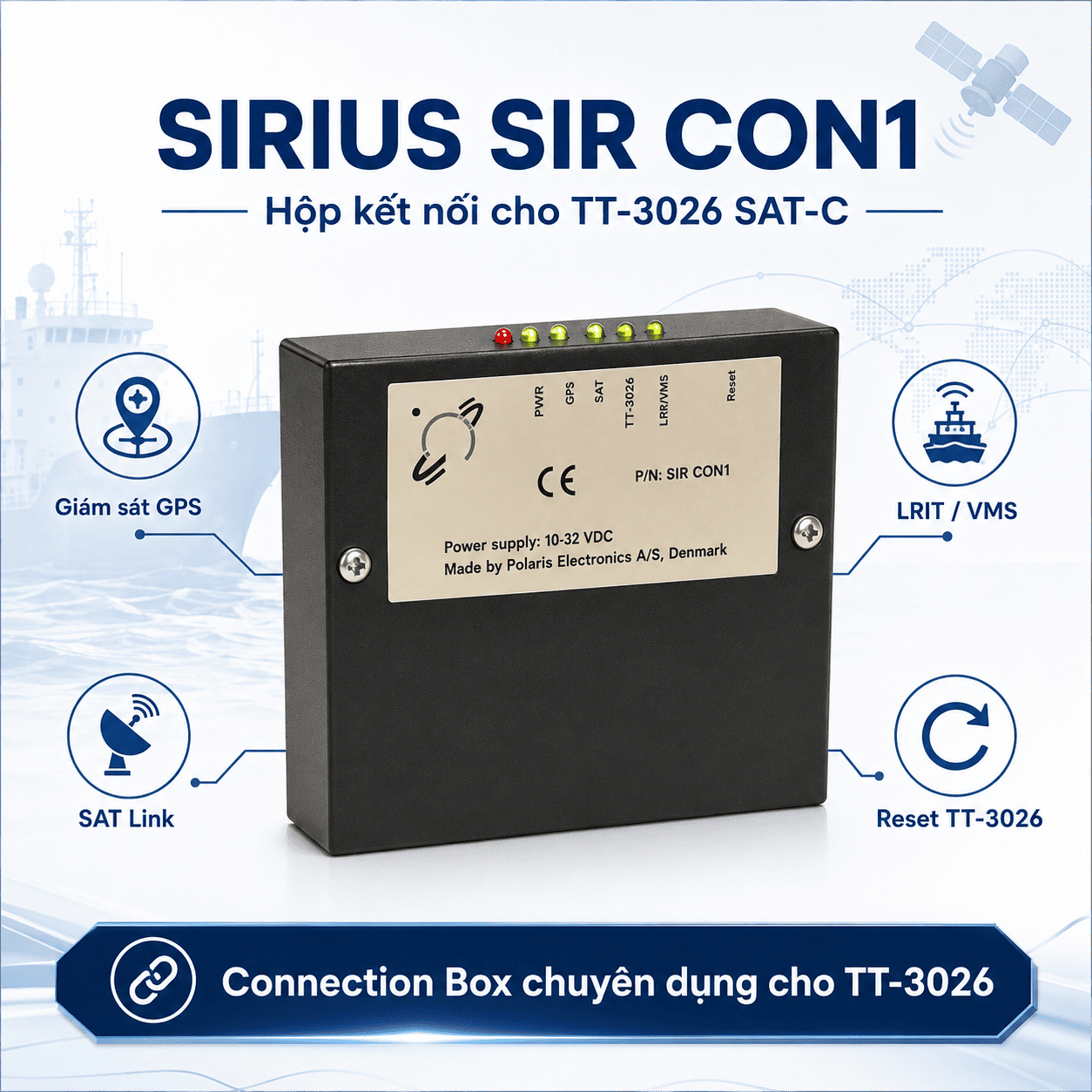

Giới thiệu Hộp kết nối Sirius SIR CON1 cho TT-3026 SAT-C

Hộp kết nối Sirius SIR CON1 cho TT-3026 SAT-C là thiết bị kết nối và hiển thị trạng thái được thiết kế cho hệ thống TT-3026 Mini-C/SAT-C, đặc biệt trong các ứng dụng LRIT và VMS.

Theo tài liệu của Polaris Electronics, SIR CON1 được phát triển cho các hệ thống TT-3026 sử dụng trong:

• LRIT – Long Range Identification and Tracking.
• VMS – Vessel Monitoring System.
• Giám sát tàu cá.
• Kết nối e-logbook.
• Một số hệ thống SAT-C di động trên đất liền như SCADA.

Điểm nổi bật của sản phẩm là hệ thống đèn LED trạng thái trực quan, giúp kỹ thuật viên và người vận hành nhanh chóng kiểm tra nguồn, GPS, liên kết vệ tinh và trạng thái vùng mà không phải mở thiết bị hoặc truy cập sâu vào hệ thống.

SIR CON1 còn tích hợp đầu nối Sub-D cho PC/Laptop và nút reset TT-3026 ngay phía trước, hỗ trợ quá trình khai thác và xử lý sự cố thuận tiện hơn.

SIR CON1 tương thích với hệ thống nào?

Nguồn chính thức Polaris xác nhận SIR CON1 được thiết kế cho:

• TT-3026 Series
• TT-3026 LRIT
• TT-3026 VMS
• Hệ thống giám sát nghề cá sử dụng TT-3026.
• Hệ thống e-logbook kết nối với TT-3026.
• Một số hệ thống SAT-C trên đất liền sử dụng TT-3026, ví dụ SCADA.

Cáp kết nối từ TT-3026 được đưa trực tiếp vào SIR CON1, tạo thành điểm trung gian giúp người vận hành theo dõi trạng thái hệ thống.

SIR CON1 có phải TT-3616C Junction Box không?

Không nên xem hai thiết bị là cùng một sản phẩm.

Trong hệ thống SAILOR TT-3000E Mini-C GMDSS truyền thống, TT-3616C là Interconnection Box được dùng để kết nối các thành phần như TT-3026C, Message Terminal và các phụ kiện GMDSS. Tài liệu SAILOR mô tả TT-3616C là hộp kết nối của hệ TT-3000E.

Trong khi đó, sản phẩm đang đề cập ở đây là:

SIR CON1 Connection Box for TT-3026

do Polaris Electronics cung cấp cho các cấu hình LRIT/VMS và monitoring, với hệ thống đèn trạng thái riêng.

Vì vậy, khi nhập hàng hoặc thay thế thiết bị cần kiểm tra đúng part number.

Part Number của Hộp kết nối Sirius 3026

Polaris Electronics công bố mã sản phẩm:

SIR CON 1

Tên trên brochure:

SIR CON1 Connection Box for TT-3026.

Khi đăng sản phẩm trên website, nên sử dụng đồng thời cả tên và mã này để khách hàng dễ xác định đúng thiết bị.

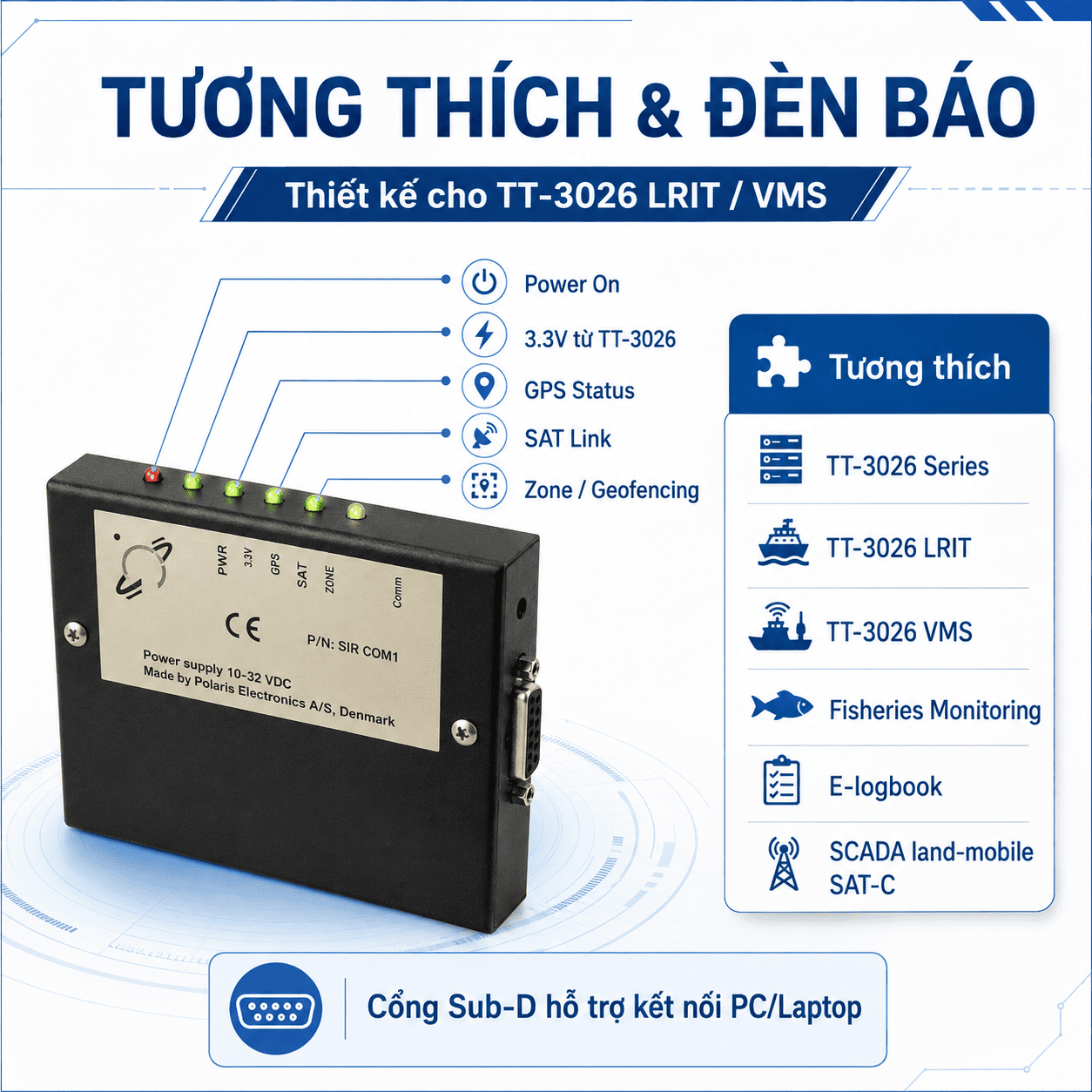

Các đèn báo trên Sirius SIR CON1

Brochure chính thức thể hiện SIR CON1 có 5 đèn trạng thái chính.

Power On

Đèn báo nguồn giúp người vận hành xác định hộp kết nối đang được cấp điện và hoạt động.

3.3V Power from TT-3026

Đèn này cho biết trạng thái nguồn 3.3V từ TT-3026. Đây là thông tin cụ thể hơn nhiều so với mô tả chung “đèn nguồn” trong bài cũ.

GPS Status

Đèn GPS giúp kiểm tra trạng thái GPS liên quan tới hệ thống TT-3026.

Trong ứng dụng VMS hoặc LRIT, thông tin vị trí là thành phần rất quan trọng của hệ thống theo dõi.

SAT Link Status

Đèn SAT Link cho phép người vận hành nhanh chóng nhận biết trạng thái liên kết vệ tinh.

Điều này đặc biệt hữu ích trong quá trình lắp đặt, bảo trì hoặc khi cần kiểm tra nguyên nhân hệ thống không truyền dữ liệu như mong muốn.

Zone / Geofencing

SIR CON1 còn có đèn Zone, được brochure giải thích bằng ví dụ Geofencing.

Tính năng này phù hợp với các hệ thống giám sát phương tiện hoặc tàu cá có yêu cầu theo dõi vùng hoạt động.

Nút Reset TT-3026 ở mặt trước

Ngoài các LED trạng thái, SIR CON1 được trang bị một công tắc giúp người dùng reset TT-3026 trực tiếp từ mặt trước của hộp.

Đây là tính năng hữu ích cho kỹ thuật viên vì có thể thao tác reset terminal thuận tiện hơn mà không phải tiếp cận sâu vào vị trí lắp đặt của TT-3026.

Trong các hệ thống trên tàu, anten/transceiver có thể được đặt ở vị trí không thuận tiện để thao tác trực tiếp, vì vậy nút reset tại hộp kết nối giúp quá trình kiểm tra nhanh hơn.

Kết nối PC/Laptop qua đầu Sub-D

Polaris xác nhận SIR CON1 có Sub-D connector for PC/Laptop interconnection.

Điều này cho phép tích hợp máy tính hoặc thiết bị tương thích vào hệ thống tùy theo cấu hình TT-3026 đang được triển khai.

Có phải RS-232 và RS-422 không?

Brochure SIR CON1 được đối chiếu chỉ ghi Sub-D connector for PC/Laptop interconnection và không xác nhận rằng sản phẩm đồng thời cung cấp cả RS-232 lẫn RS-422.

Do đó, không nên đăng:

“Giao diện tiêu chuẩn RS-232 và RS-422”

như một thông số chắc chắn nếu chưa có schematic hoặc technical manual của đúng revision thiết bị.

Nếu cần công bố giao thức serial cụ thể, nên kiểm tra:

• Nhãn connector.
• Pinout.
• Technical manual.
• Revision của SIR CON1.
• Thiết bị TT-3026 đang kết nối.

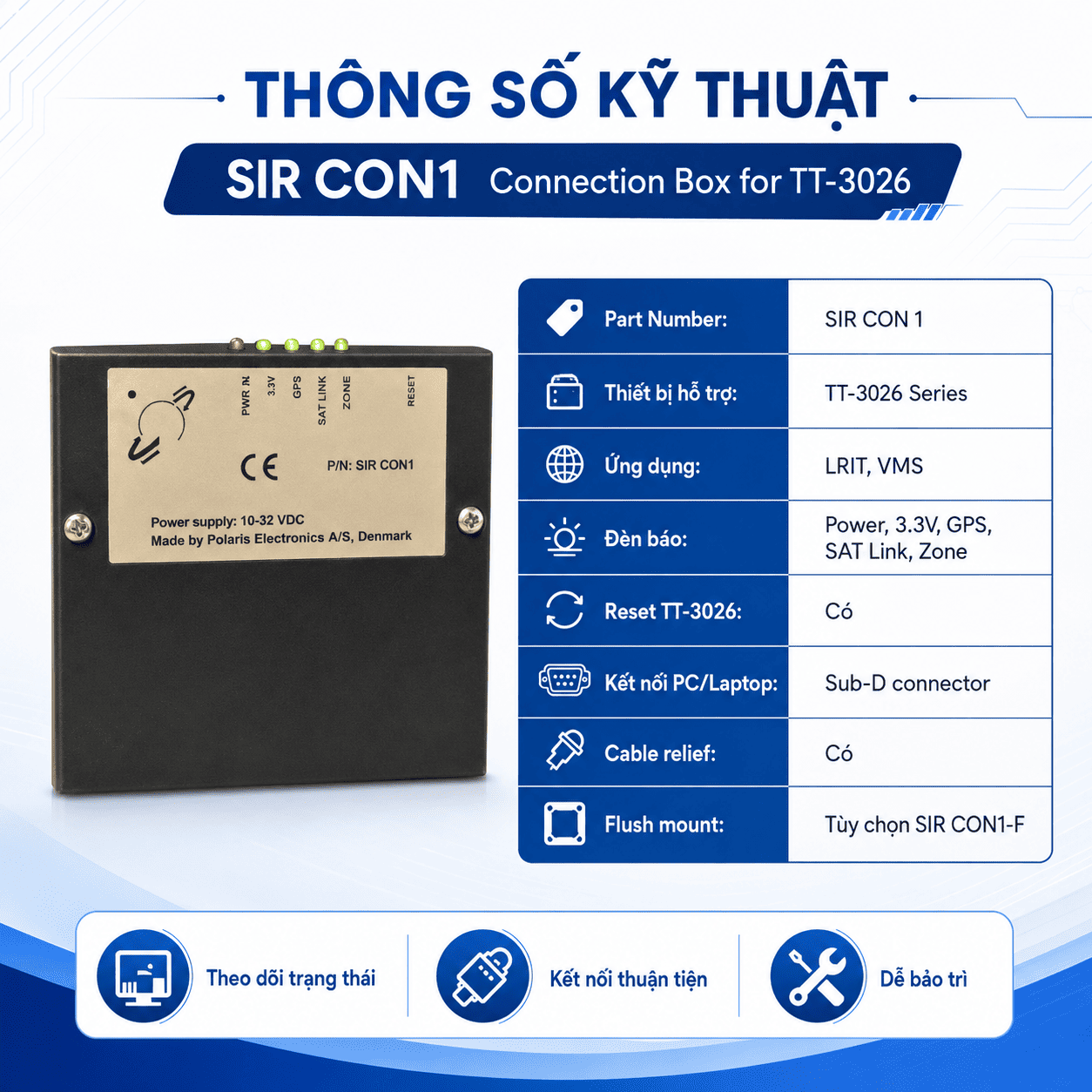

Thông số kỹ thuật Hộp kết nối Sirius SIR CON1

Các thông tin trên được thể hiện trong brochure chính thức 3026 Mini-C Status Connection Box của Polaris Electronics.

Những thông số chưa nên đăng khi chưa kiểm tra thiết bị thực tế

Bài viết cũ đưa ra một số thông số:

• Nguồn vào 12V hoặc 24V DC.
• Vỏ nhôm chống gỉ.
• Nhiệt độ -20°C đến 55°C.
• Kích thước 180 × 120 × 50mm.
• Trọng lượng 0,8kg.
• RS-232 và RS-422.
• Kích thước hộp đóng gói 250 × 150 × 100mm.
• Trọng lượng đóng gói 1,2kg.

Những thông tin này không xuất hiện trong brochure chính thức SIR CON1 được đối chiếu.

Vì vậy, nếu chưa có datasheet kỹ thuật hoặc nhãn sản phẩm xác nhận, nên bỏ khỏi bài bán hàng thay vì công bố như thông số của nhà sản xuất.

Điều này đặc biệt quan trọng với thiết bị hàng hải vì sai nguồn điện hoặc giao diện kết nối có thể dẫn đến lựa chọn và lắp đặt không phù hợp.

Tính năng nổi bật của Hộp kết nối Sirius SIR CON1

Hiển thị trạng thái hệ thống trực quan

Thay vì phải xác định tình trạng thiết bị chỉ qua phần mềm, người vận hành có thể quan sát trực tiếp các LED:

• Power.
• 3.3V.
• GPS.
• SAT Link.
• Zone.

Điều này hữu ích trong quá trình vận hành và xử lý sự cố cơ bản.

Thiết kế chuyên cho TT-3026 LRIT/VMS

SIR CON1 không phải hộp junction đa năng. Sản phẩm được Polaris thiết kế cụ thể cho TT-3026 LRIT và VMS.

Nhờ đó, thiết bị phù hợp với những hệ thống cần theo dõi:

• Vị trí phương tiện/tàu.
• Liên kết SAT-C.
• GPS.
• Khu vực hoạt động.
• Dữ liệu VMS.
• E-logbook.

Hỗ trợ giám sát nghề cá

Polaris trực tiếp nêu fisheries monitoring là một trong những ứng dụng của SIR CON1.

Đây là điểm đáng chú ý đối với tàu cá đang sử dụng hệ TT-3026 phục vụ VMS hoặc hệ thống nhật ký điện tử.

Kết nối thuận tiện với máy tính

Đầu Sub-D cho phép kết nối PC/Laptop trong cấu hình phù hợp, giúp SIR CON1 dễ tích hợp hơn vào hệ thống giám sát và dữ liệu hiện có.

Có cable relief

Brochure xác nhận hộp kết nối được trang bị cable-relief, giúp quản lý và cố định dây tốt hơn tại điểm kết nối.

Đây là chi tiết hữu ích trong môi trường tàu thuyền, nơi rung động và chuyển động có thể tác động lên dây cáp.

Hỗ trợ Flush Mount tùy chọn

Polaris cung cấp tùy chọn:

Flush Mount Kit – P/N SIR CON1-F.

Bộ này phù hợp khi người dùng muốn lắp hộp kết nối âm mặt bảng điều khiển hoặc bố trí hệ thống gọn gàng hơn.

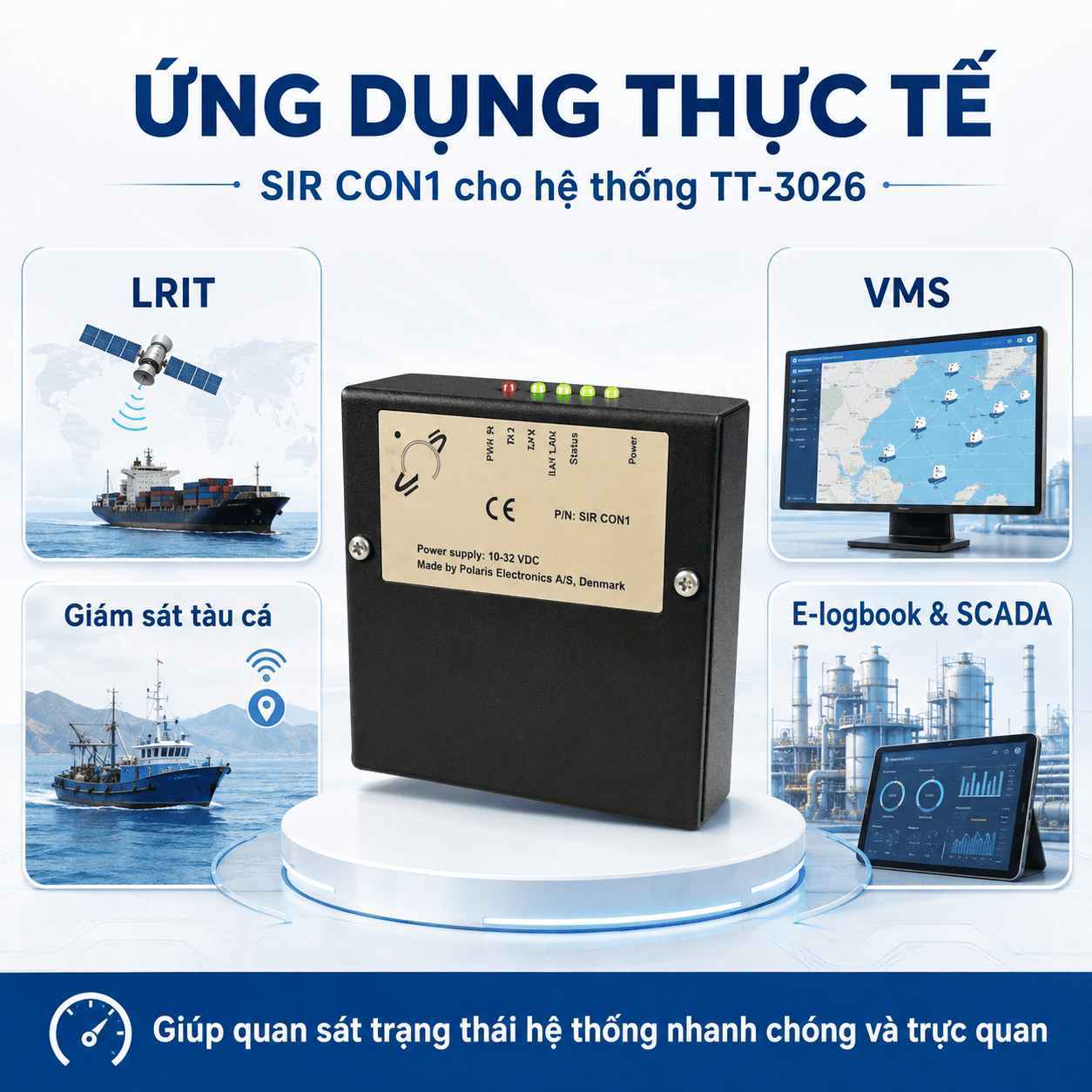

Ứng dụng thực tế của SIR CON1

Hệ thống LRIT

SIR CON1 được thiết kế cho TT-3026 LRIT, hỗ trợ người vận hành quan sát trạng thái nguồn, GPS và liên kết SAT-C.

Vessel Monitoring System – VMS

Trong hệ thống VMS, các trạng thái GPS, SAT Link và Zone giúp kỹ thuật viên có thêm thông tin trực quan khi kiểm tra thiết bị.

Giám sát tàu cá

Polaris xác nhận SIR CON1 phù hợp cho các installation liên quan đến fisheries monitoring.

E-logbook

Sản phẩm cũng được thiết kế cho cấu hình có e-logbook connection, phù hợp với hệ thống quản lý và báo cáo dữ liệu điện tử trên tàu.

SCADA trên đất liền

Một chi tiết đáng chú ý là brochure cho biết SIR CON1 không chỉ giới hạn trong ứng dụng hàng hải mà còn có thể áp dụng cho land mobile SAT-C systems, ví dụ SCADA.

Vì vậy, nội dung cũ ghi sản phẩm phù hợp cho “hàng không” không có cơ sở từ tài liệu được kiểm tra và nên bỏ.

SIR CON1 có phải thiết bị thu phát vệ tinh không?

Không.

SIR CON1 là Connection Box, không phải anten hoặc transceiver SAT-C độc lập.

Thiết bị hoạt động cùng TT-3026 để cung cấp kết nối và hiển thị trạng thái.

Phần thu phát Inmarsat-C/Mini-C được thực hiện bởi terminal/transceiver TT-3026 tương ứng.

Do đó không nên quảng cáo SIR CON1 như một thiết bị có thể tự kết nối vệ tinh khi không có TT-3026.

SIR CON1 có làm tăng chất lượng tín hiệu vệ tinh không?

Không nên mô tả như vậy.

SIR CON1 cung cấp điểm kết nối và khả năng quan sát SAT Link Status, nhưng brochure không cho thấy thiết bị có chức năng khuếch đại tín hiệu vệ tinh.

Chất lượng liên kết SAT-C còn phụ thuộc vào:

• TT-3026.
• Anten/transceiver.
• Vị trí lắp đặt.
• Tầm nhìn tới vệ tinh.
• Cáp.
• Nguồn.
• Tình trạng hệ thống Inmarsat.

Do đó, lợi ích đúng của sản phẩm là hỗ trợ kết nối, hiển thị trạng thái và chẩn đoán vận hành, không phải tăng cường sóng.

SIR CON1 có dùng cho GMDSS không?

Cần phân biệt rõ.

TT-3026C từng được sử dụng trong các cấu hình SAILOR TT-3000E Mini-C GMDSS, nhưng SIR CON1 của Polaris được giới thiệu cụ thể cho TT-3026 LRIT/VMS, fisheries monitoring, e-logbook và land-mobile SAT-C.

Vì vậy không nên tự mô tả SIR CON1 là “GMDSS Junction Box” nếu cấu hình thực tế không được phê duyệt cho mục đích đó.

Trong hệ TT-3000E GMDSS, tài liệu SAILOR nêu TT-3616C GMDSS Interconnection Box là hộp kết nối hệ thống.

Khi nào nên sử dụng Hộp kết nối Sirius SIR CON1?

SIR CON1 phù hợp khi:

• Đang vận hành TT-3026 cho LRIT.
• Đang dùng TT-3026 trong VMS.
• Cần đèn trạng thái GPS/SAT Link trực quan.
• Cần kết nối e-logbook.
• Cần theo dõi Zone/Geofencing.
• Cần điểm kết nối PC/Laptop.
• Cần nút reset TT-3026 ở vị trí thuận tiện.
• Cần triển khai TT-3026 trong hệ thống monitoring chuyên dụng.

Lưu ý khi lắp đặt SIR CON1

Khi lắp đặt nên:

• Kiểm tra đúng part number SIR CON 1.
• Xác nhận hệ thống đang sử dụng TT-3026.
• Không nhầm với TT-3616C.
• Kiểm tra sơ đồ đấu dây trước khi cấp nguồn.
• Không tự giả định điện áp đầu vào nếu chưa có technical manual.
• Kiểm tra chuẩn serial của cổng Sub-D trước khi kết nối thiết bị bên ngoài.
• Sử dụng cable relief đúng cách.
• Bố trí hộp ở vị trí dễ quan sát LED và thao tác reset.
• Sử dụng SIR CON1-F nếu cần kiểu lắp âm phù hợp.

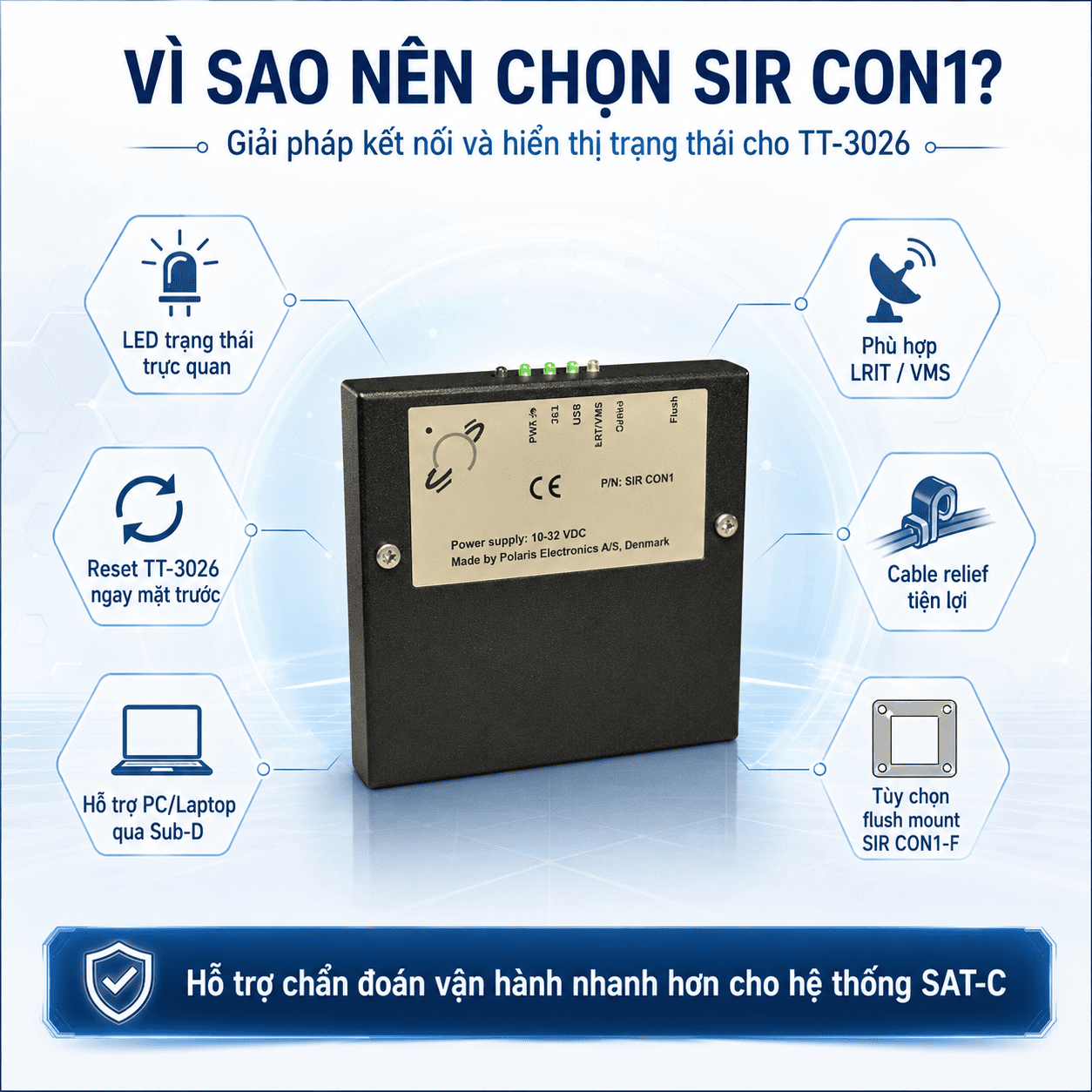

Vì sao nên chọn Sirius SIR CON1 cho TT-3026?

SIR CON1 Connection Box for TT-3026 là phụ kiện chuyên dụng cho các hệ thống TT-3026 LRIT/VMS cần một điểm kết nối rõ ràng và khả năng theo dõi trạng thái trực tiếp.

Các tính năng được Polaris xác nhận gồm:

• Thiết kế cho TT-3026 LRIT/VMS.
• Hỗ trợ fisheries monitoring.
• Hỗ trợ e-logbook connection.
• Có thể áp dụng cho land-mobile SAT-C như SCADA.
• LED Power On.
• LED 3.3V Power from TT-3026.
• LED GPS Status.
• LED SAT Link Status.
• LED Zone/Geofencing.
• Cổng Sub-D cho PC/Laptop.
• Nút reset TT-3026 ở mặt trước.
• Cable relief.
• Tùy chọn Flush Mount Kit SIR CON1-F.

Đây là những lợi ích cụ thể và có tài liệu hỗ trợ, phù hợp hơn việc sử dụng các mô tả chung như “an toàn tuyệt đối”, “hoạt động hoàn hảo” hay những thông số cơ khí chưa được xác minh.

Câu hỏi thường gặp về Sirius SIR CON1

Tên chính xác của hộp kết nối Sirius 3026 là gì?

Tên trong brochure là SIR CON1 Connection Box for TT-3026, part number SIR CON 1.

SIR CON1 dùng với thiết bị nào?

Sản phẩm được thiết kế cho TT-3026 Series, đặc biệt các cấu hình LRIT và VMS.

SIR CON1 có bao nhiêu đèn trạng thái?

Brochure thể hiện 5 trạng thái: Power On, 3.3V Power from TT-3026, GPS, SAT Link và Zone.

SIR CON1 có báo lỗi hệ thống không?

Tài liệu không ghi một LED chung có tên “System Error”. Thay vào đó, người dùng theo dõi các trạng thái Power, GPS, SAT Link và Zone để hỗ trợ kiểm tra vận hành.

SIR CON1 có kết nối laptop không?

Có. Polaris xác nhận thiết bị có Sub-D connector cho PC/Laptop interconnection.

SIR CON1 có RS-232 và RS-422 không?

Brochure được kiểm tra không xác nhận đồng thời hai chuẩn này. Cần kiểm tra technical manual hoặc pinout của đúng thiết bị trước khi công bố.

SIR CON1 có nút reset không?

Có. Nút ở mặt trước cho phép người dùng reset TT-3026.

SIR CON1 có dùng cho tàu cá không?

Có. Polaris trực tiếp liệt kê fisheries monitoring là một ứng dụng của sản phẩm.

SIR CON1 có hỗ trợ e-logbook không?

Có, trong cấu hình TT-3026 phù hợp. Polaris nêu rõ e-logbook connection trong ứng dụng của SIR CON1.

Có thể lắp âm SIR CON1 không?

Có tùy chọn Flush Mount Kit SIR CON1-F.
